Projekt domu

Budynek wielorodzinny
Kod: DM-6590B
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
CENA 3 EGZ. PROJEKTU 4 400 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 1105.14 m²

za pomocą formularza kliknij >>

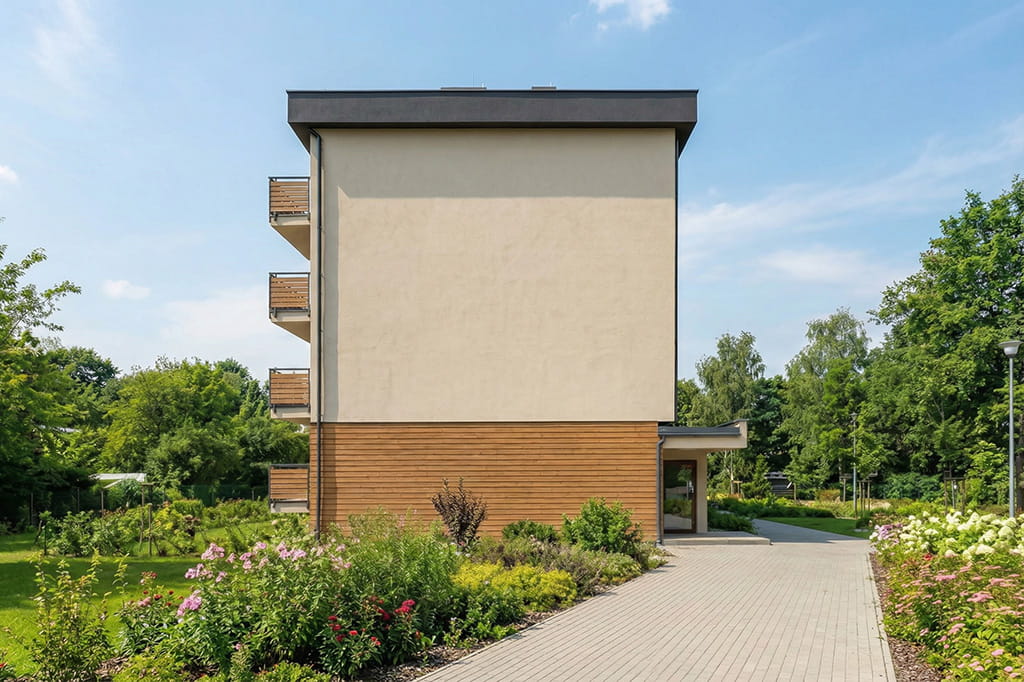

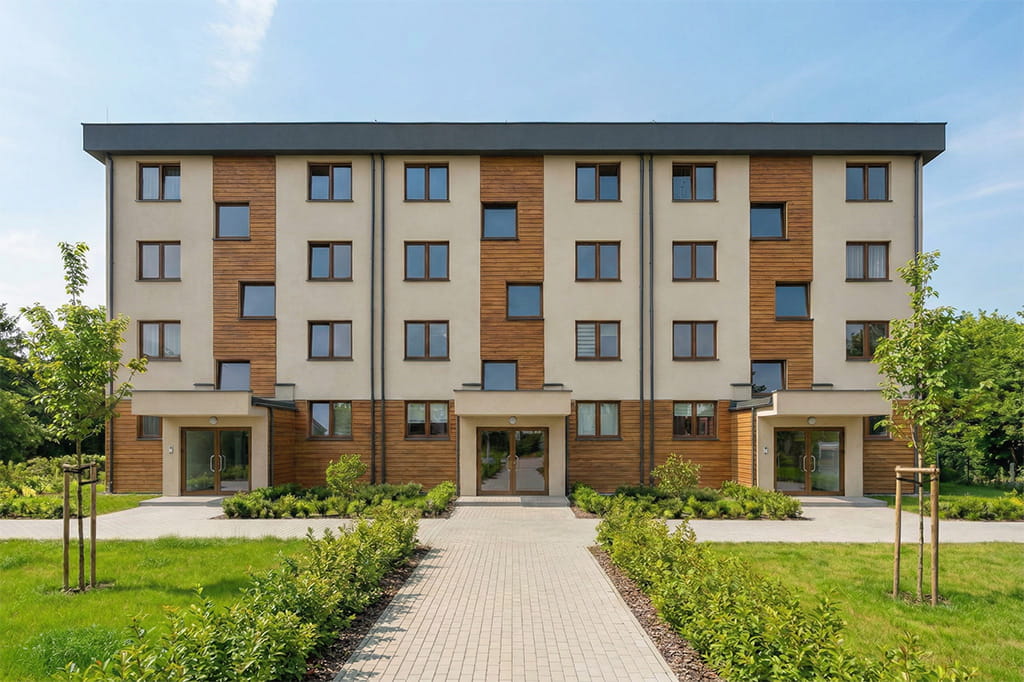

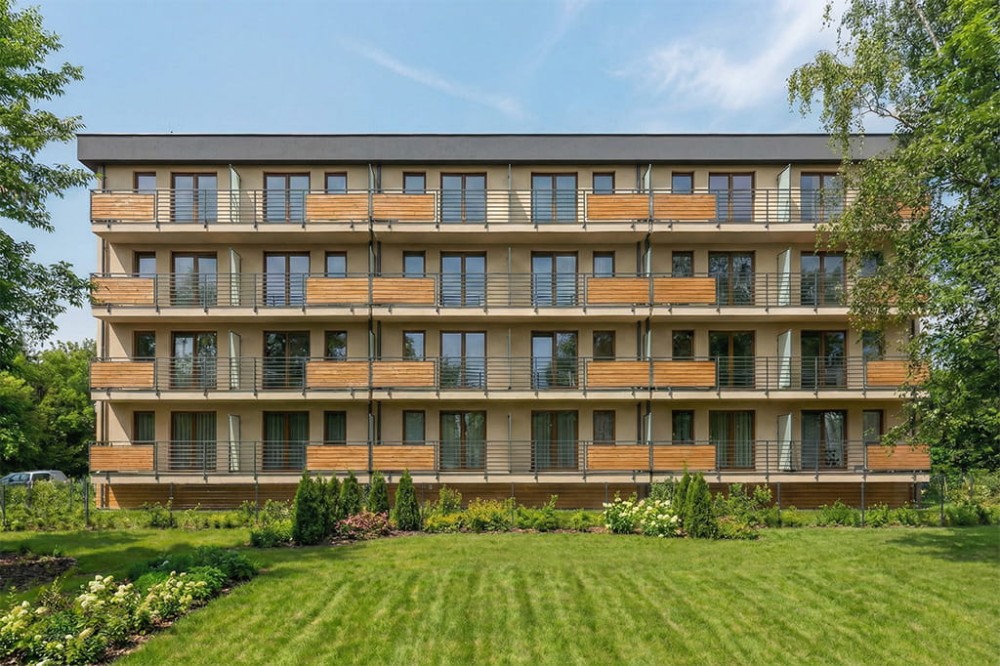

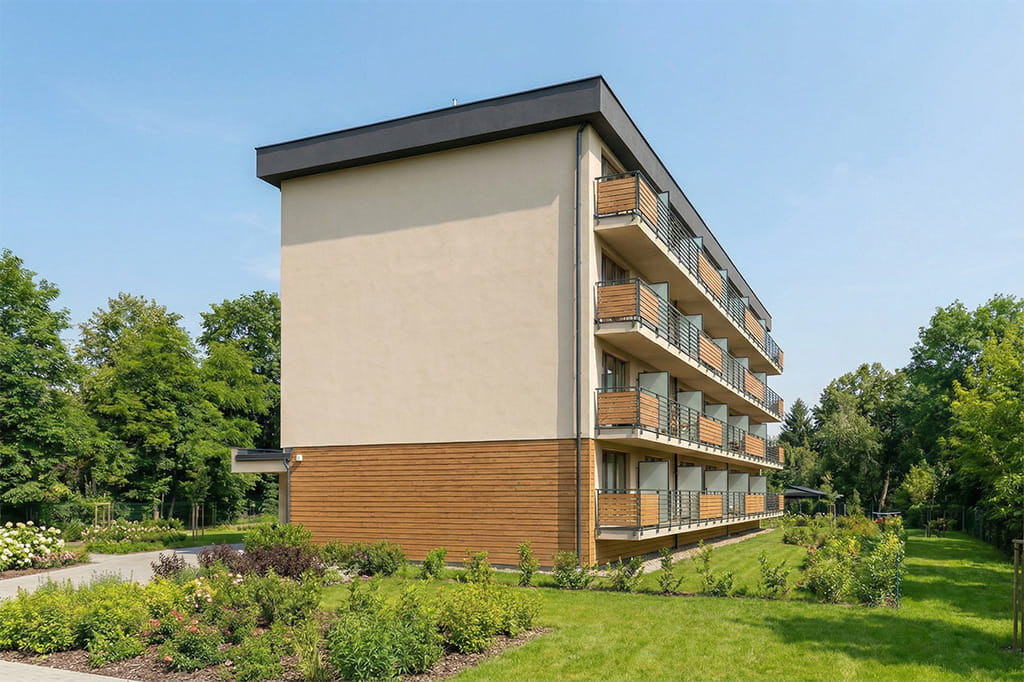

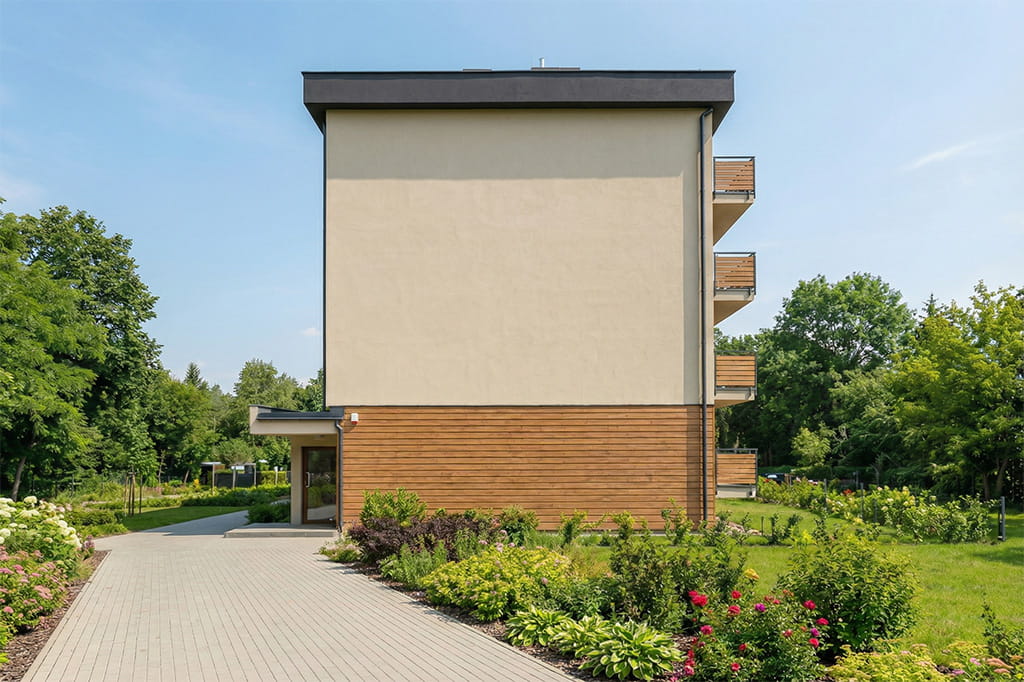

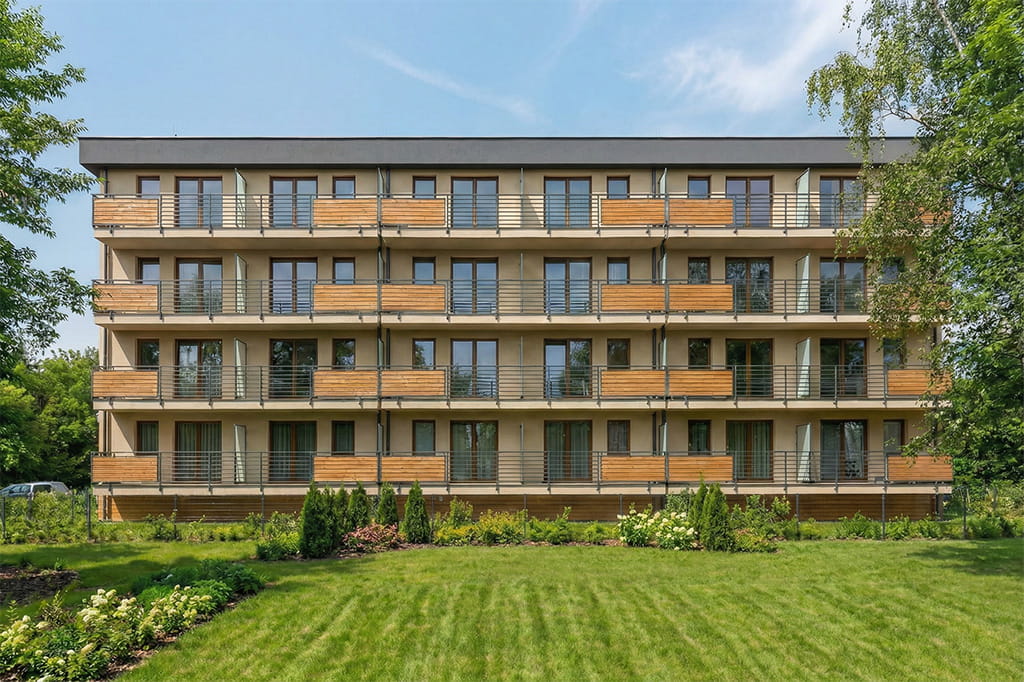

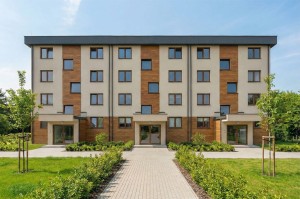

zobacz realizacje naszych projektów

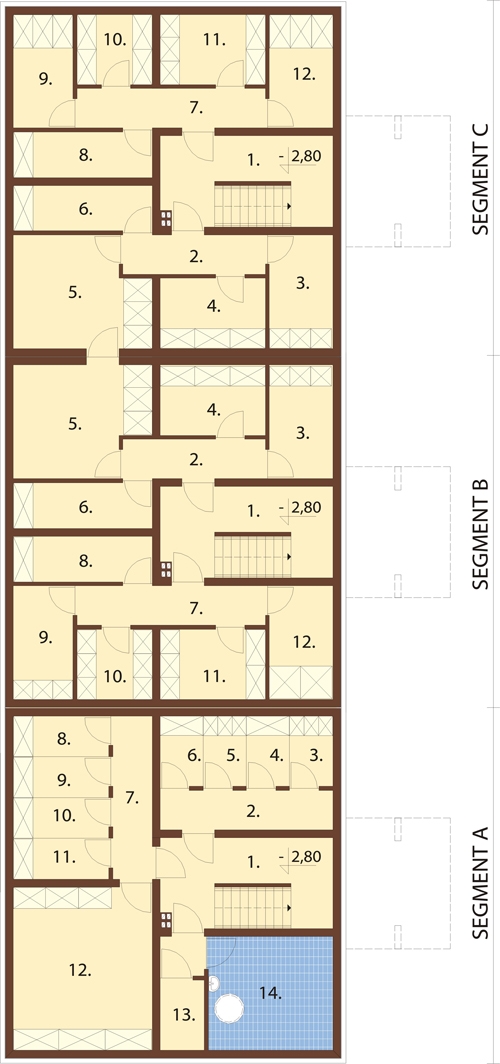

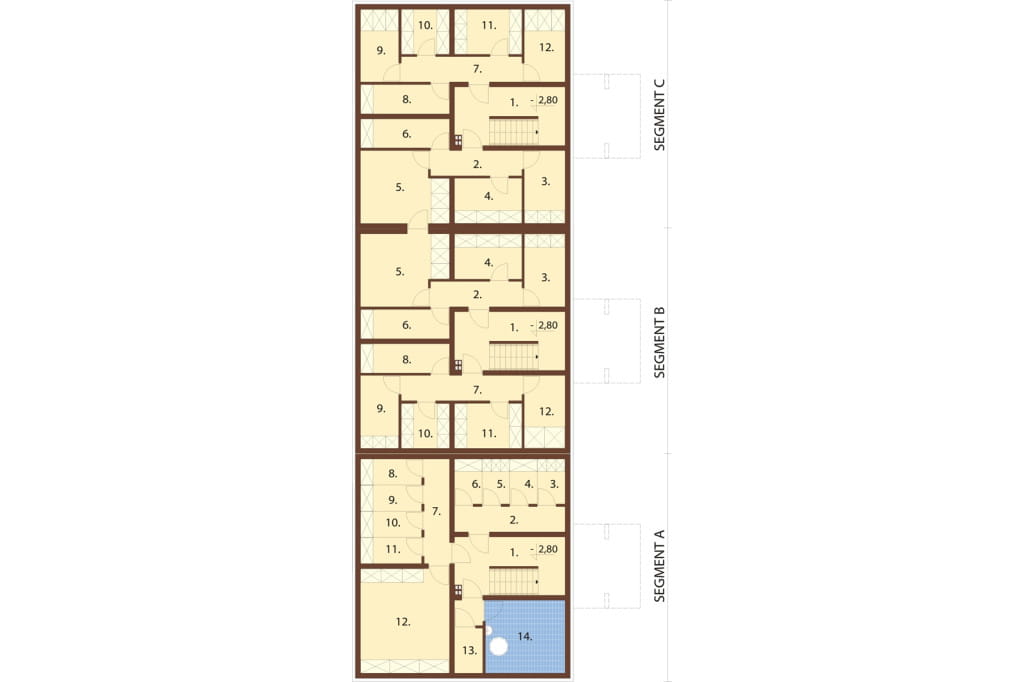

Rzut piwnicy



Projekt domu DM-6590B - rzut

PIWNICA
SEGMENT A : 92,51 m2
1. Kl.schodowa - 16,51 m2
2. Korytarz - 6,41 m2
3. Komórka lokatorska - 2,86 m2
4. Komórka lokatorska - 2,84 m2
5. Komórka lokatorska - 2,84 m2
6. Komórka lokatorska - 2,86 m2
7. Korytarz - 6,05 m2
8. Komórka lokatorska - 3,66 m2
9. Komórka lokatorska - 3,66 m2
10. Komórka lokatorska - 3,66 m2
11. Komórka lokatorska - 3,66 m2
12. Rowerownia / wózkownia - 21,30 m2
13. Pom. techniczne - 2,92 m2
14. Pom. techniczne - 13,28 m2

SEGMENT B :  91,22 m2
1. Kl.schodowa - 14,63 m2
2. Korytarz - 5,28 m2
3. Komórka lokatorska - 6,80 m2
4. Komórka lokatorska - 6,96 m2
5. Rowerownia / wózkownia - 13,50 m2
6. Komórka lokatorska - 5,97 m2
7. Korytarz - 6,99 m2
8. Komórka lokatorska - 5,97 m2
9. Komórka lokatorska - 6,38 m2
10. Komórka lokatorska - 4,98 m2
11. Komórka lokatorska - 6,96 m2
12. Komórka lokatorska - 6,80 m2

SEGMENT C :  91,22 m2
1. Kl.schodowa - 14,63 m2
2. Korytarz - 5,28 m2
3. Komórka lokatorska - 6,80 m2
4. Komórka lokatorska - 6,96 m2
5. Rowerownia / wózkownia - 13,50 m2
6. Komórka lokatorska - 5,97 m2
7. Korytarz - 6,99 m2
8. Komórka lokatorska - 5,97 m2
9. Komórka lokatorska - 6,38 m2
10. Komórka lokatorska - 4,98 m2
11. Komórka lokatorska - 6,96 m2
12. Komórka lokatorska - 6,80 m2

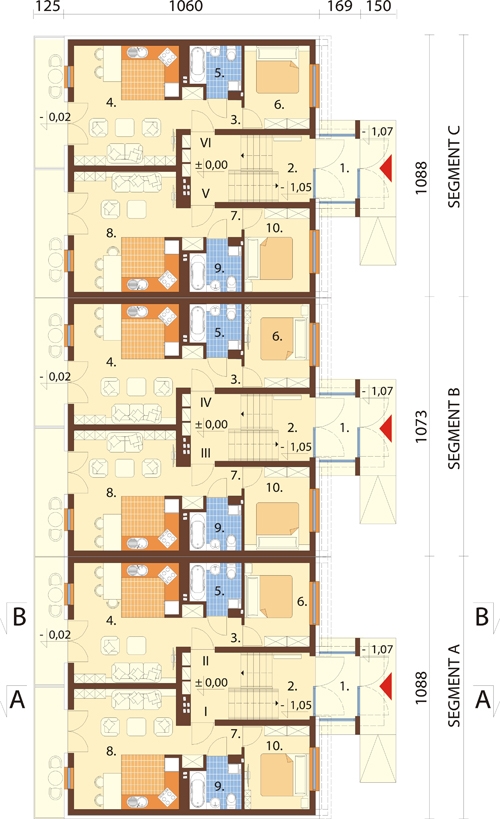

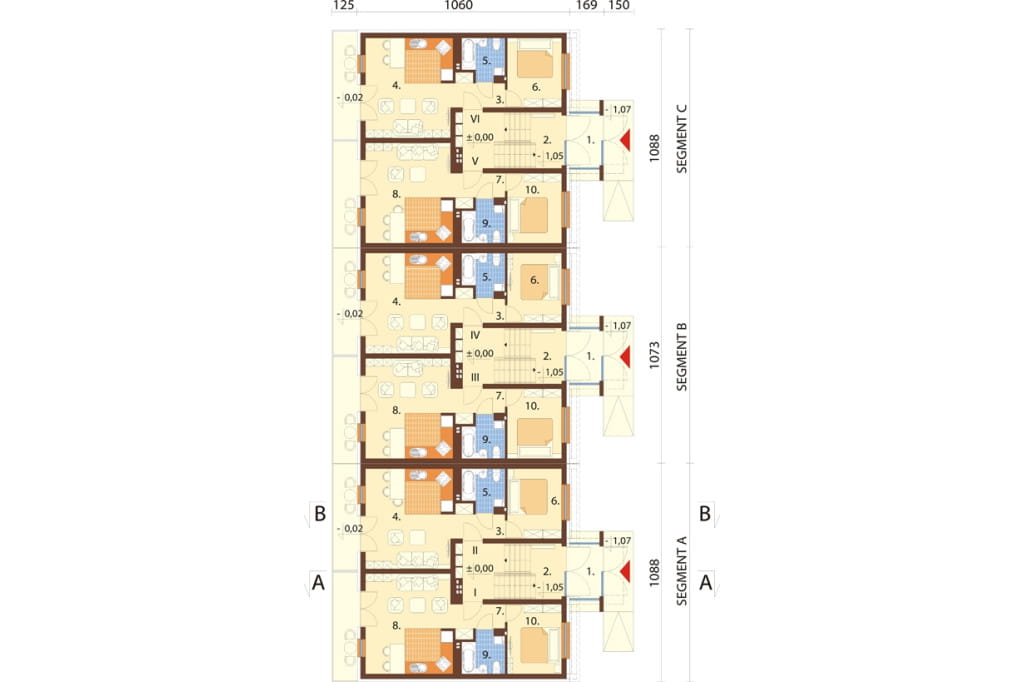

Rzut parteru



Projekt domu DM-6590B - rzut

PARTER
SEGMENT A :  92,14 m2
1. Wiatrołap - 4,04 m2
2. Kl. schodowa - 10,76 m2
MIESZKANIE I:
3. Przedsionek - 3,74 m2
4. Salon + aneks kuchenny- 21,43 m2
5. Łazienka - 4,11 m2
6. Pokój - 9,39 m2
MIESZKANIE II:
7. Przedsionek - 3,74 m2
8. Salon + aneks kuchenny- 21,43 m2
9. Łazienka - 4,11 m2
10. Pokój - 9,39 m2


SEGMENT B :  92,14 m2
1. Wiatrołap - 4,04 m2
2. Kl. schodowa - 10,76 m2
MIESZKANIE III:
3. Przedsionek - 3,74 m2
4. Salon + aneks kuchenny- 21,43 m2
5. Łazienka - 4,11 m2
6. Pokój - 9,39 m2
MIESZKANIE IV:
7. Przedsionek - 3,74 m2
8. Salon + aneks kuchenny- 21,43 m2
9. Łazienka - 4,11 m2
10. Pokój - 9,39 m2



SEGMENT C :  92,14 m2
1. Wiatrołap - 4,04 m2
2. Kl. schodowa - 10,76 m2
MIESZKANIE V:
3. Przedsionek - 3,74 m2
4. Salon + aneks kuchenny- 21,43 m2
5. Łazienka - 4,11 m2
6. Pokój - 9,39 m2
MIESZKANIE VI:
7. Przedsionek - 3,74 m2
8. Salon + aneks kuchenny- 21,43 m2
9. Łazienka - 4,11 m2
10. Pokój - 9,39 m2

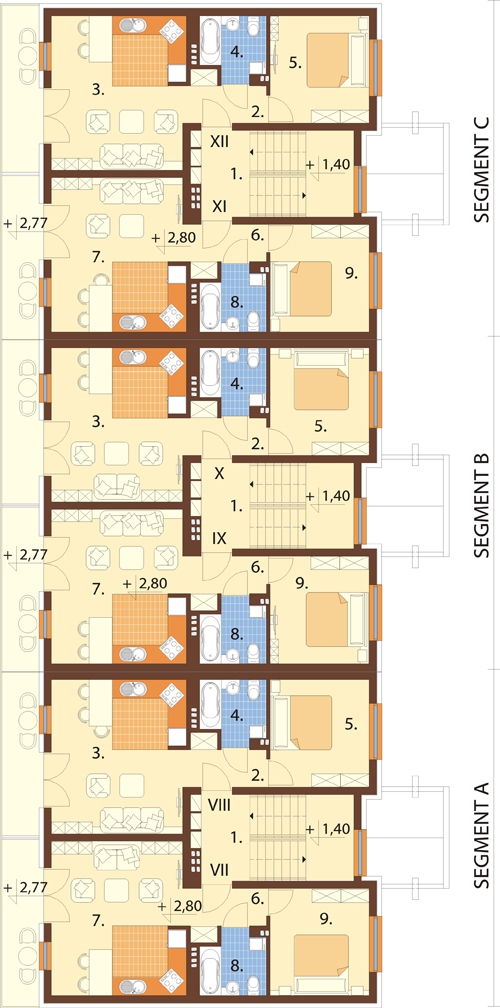

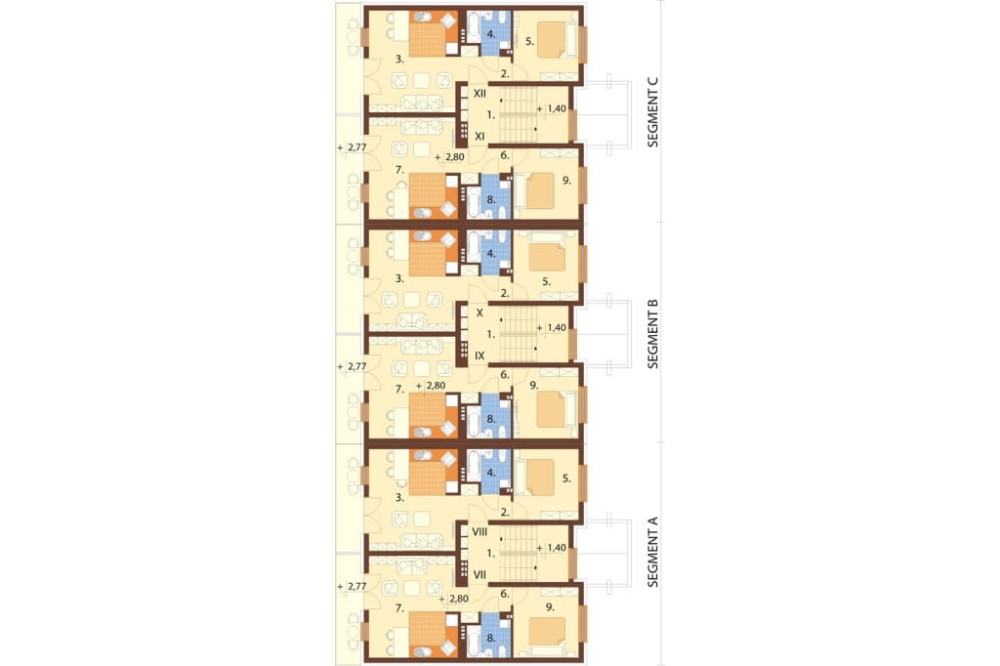

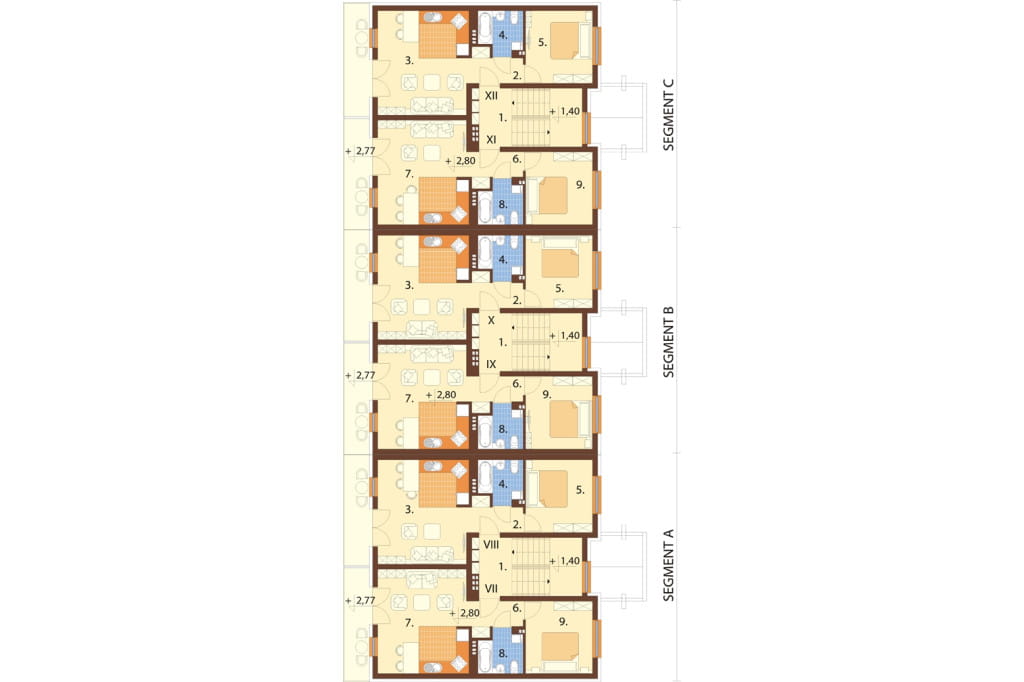

Rzut I piętra



Projekt domu DM-6590B - rzut

I PIĘTRO
SEGMENT A :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE VII:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE VIII:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2


SEGMENT B :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE IX:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE X:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2



SEGMENT C :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE XI:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE XII:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2

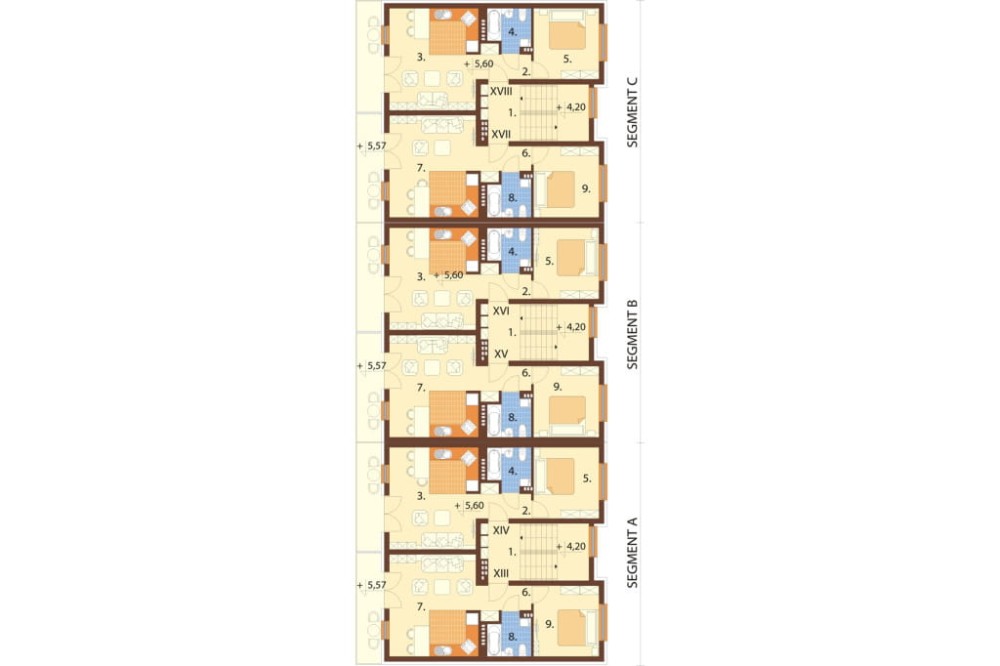

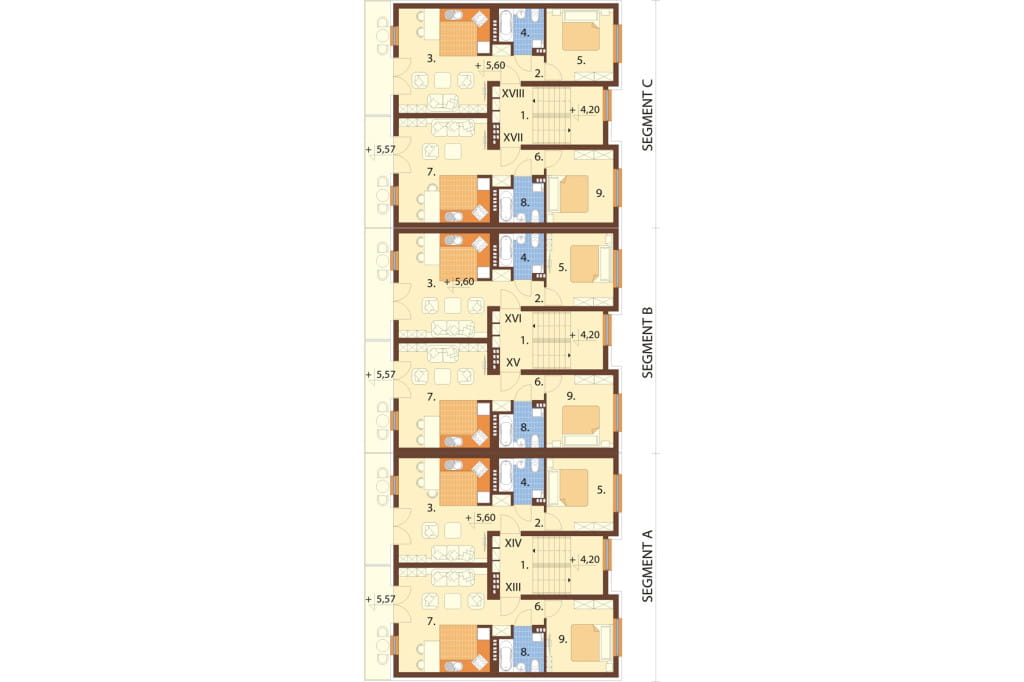

Rzut II piętra



Projekt domu DM-6590B - rzut

II PIĘTRO
SEGMENT A :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE XIII:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE XIV:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2


SEGMENT B :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE XV:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE XVI:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2



SEGMENT C :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE XVII:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE XVIII:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2

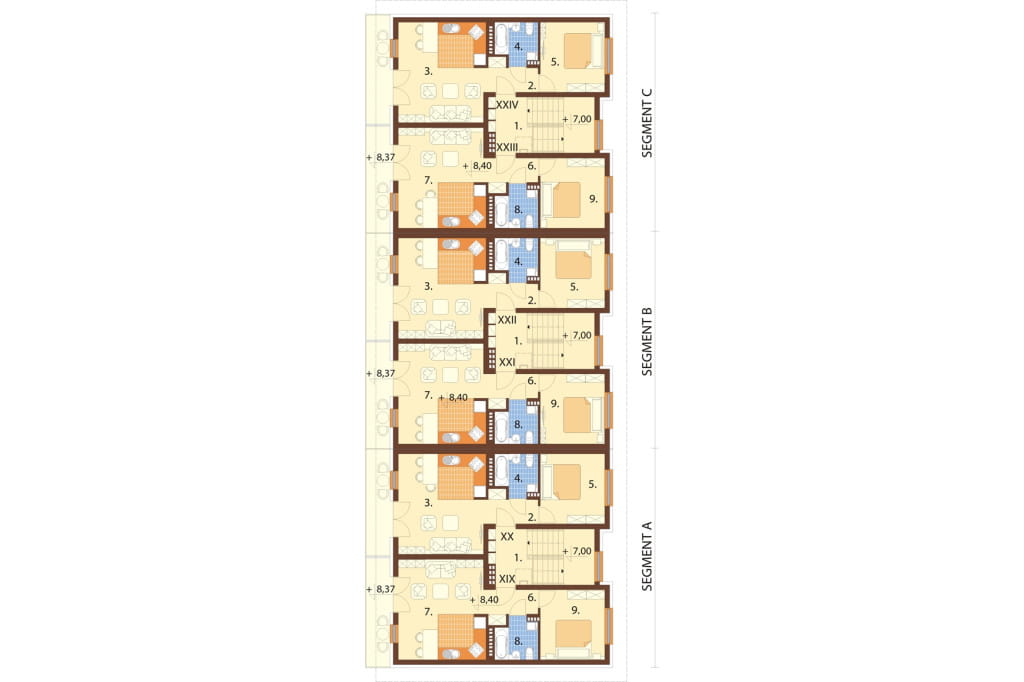

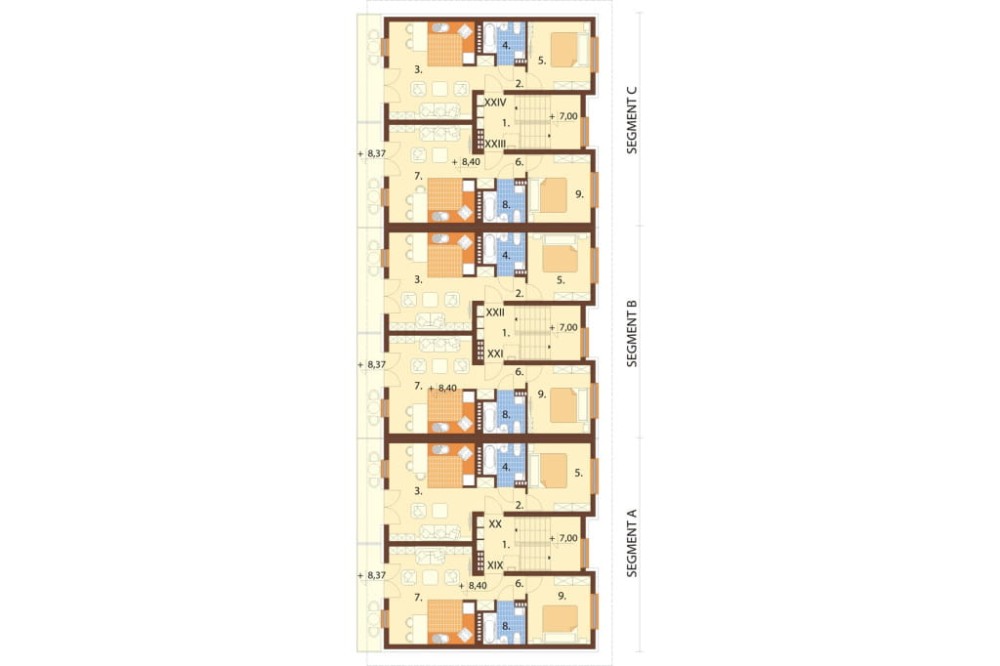

Rzut III piętra



Projekt domu DM-6590B - rzut

III PIĘTRO
SEGMENT A :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE XIX:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE XX:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2


SEGMENT B :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE XXI:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE XXII:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2



SEGMENT C :  92,08 m2
1. Kl. schodowa - 11,26 m2
MIESZKANIE XXIII:
2. Przedsionek - 3,74 m2
3. Salon + aneks kuchenny- 21,43 m2
4. Łazienka - 4,11 m2
5. Pokój - 11,13 m2
MIESZKANIE XXIV:
6. Przedsionek - 3,74 m2
7. Salon + aneks kuchenny- 21,43 m2
8. Łazienka - 4,11 m2
9. Pokój - 11,13 m2

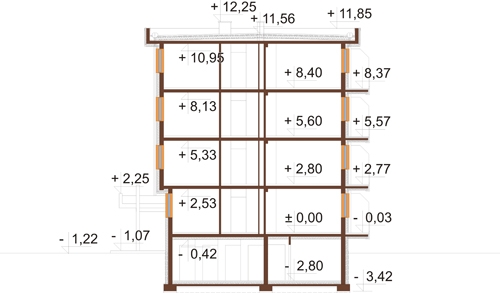

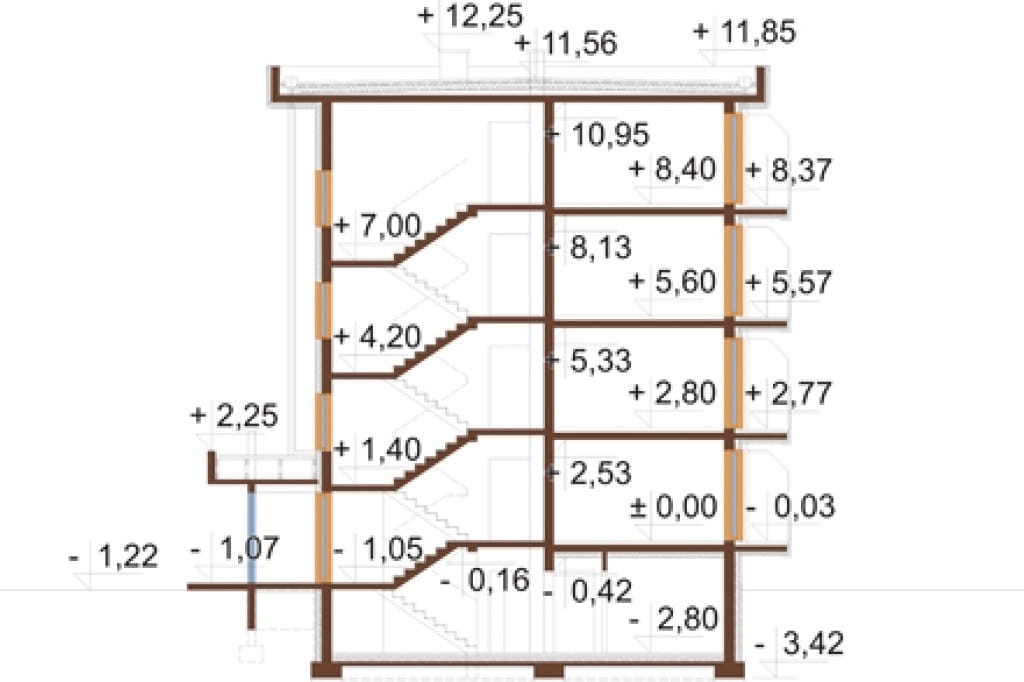

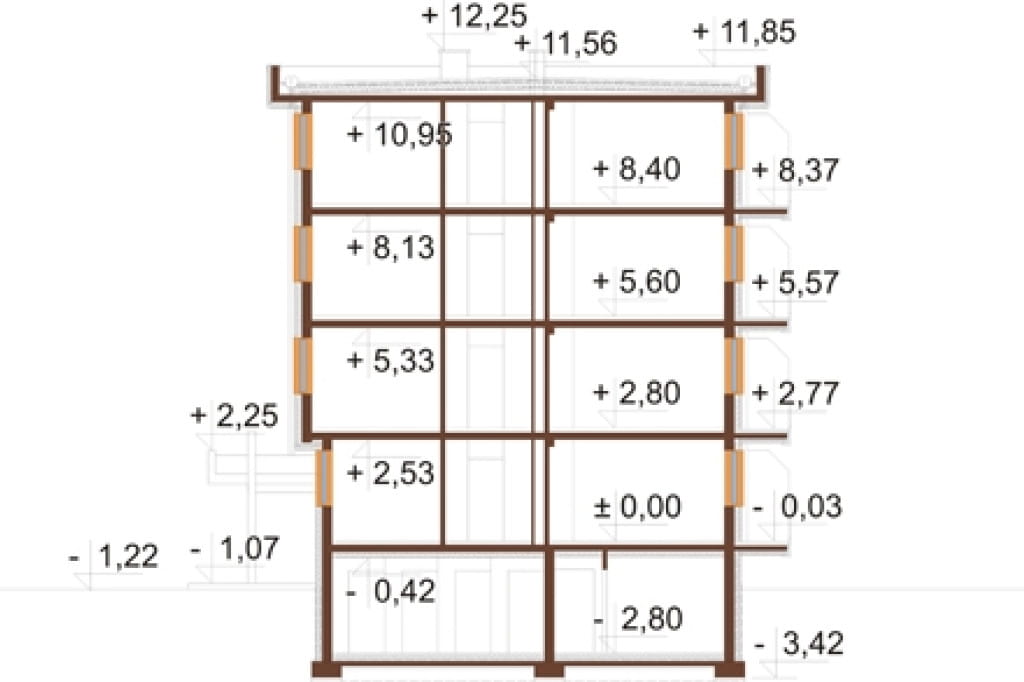

Przekrój



Projekt domu DM-6590B - przekrój Projekt domu DM-6590B - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6590B

Budynek składa się z trzech segmentów po 8 mieszkań, z pełnym podpiwniczeniem.

Technologia tradycyjna. Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 2.5-3°.
Ogrzewanie: zewnętrzne zródło ciepła - ciepło z ciepłowni lokalnej
Program jednego segmentu: Klatka schodowa z korytarzem, osiem mieszkań jednopokojowych (pokój dzienny z aneksem kuchennym, łazienka, sypialnia).
W piwnicach segmentu znajduje się 8 komórek lokatorskich oraz pomieszczenie na wózki i rowery, dodatkowo w segmencie A przewidziano dwa pomieszczenia techniczne.

 Powierzchnia zabudowy: 372.34 m²
Powierzchnia użytkowa: 1380.09 m²
Kubatura: 5095.55 m³
Szerokość działki: 20.29 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 5
Liczba pomieszczeń: 149
Kąt nachylenia dachu: 3
Ilość pokoi: 24
Pokój na parterze: Tak
Wysokość budynku: 13.07 m
Rodzaj ogrzewania: zewnętrzne źródło ciepła
Wskaźnik energii pierwotnej: 64,51 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
