POWIERZCHNIA MIESZKALNA 133.62 m²

za pomocą formularza kliknij >>

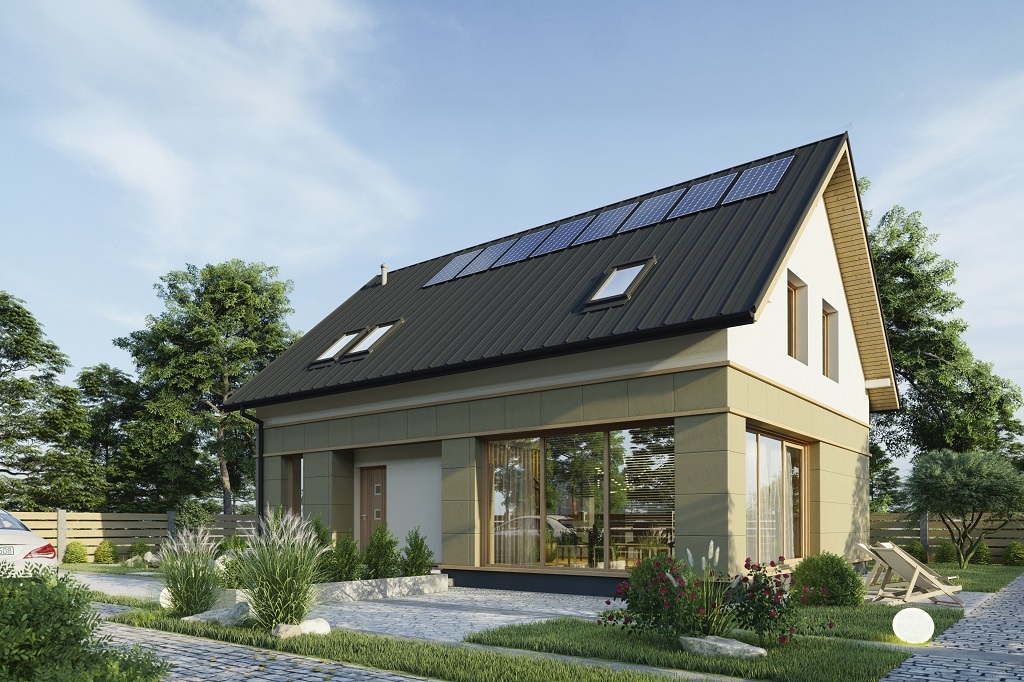

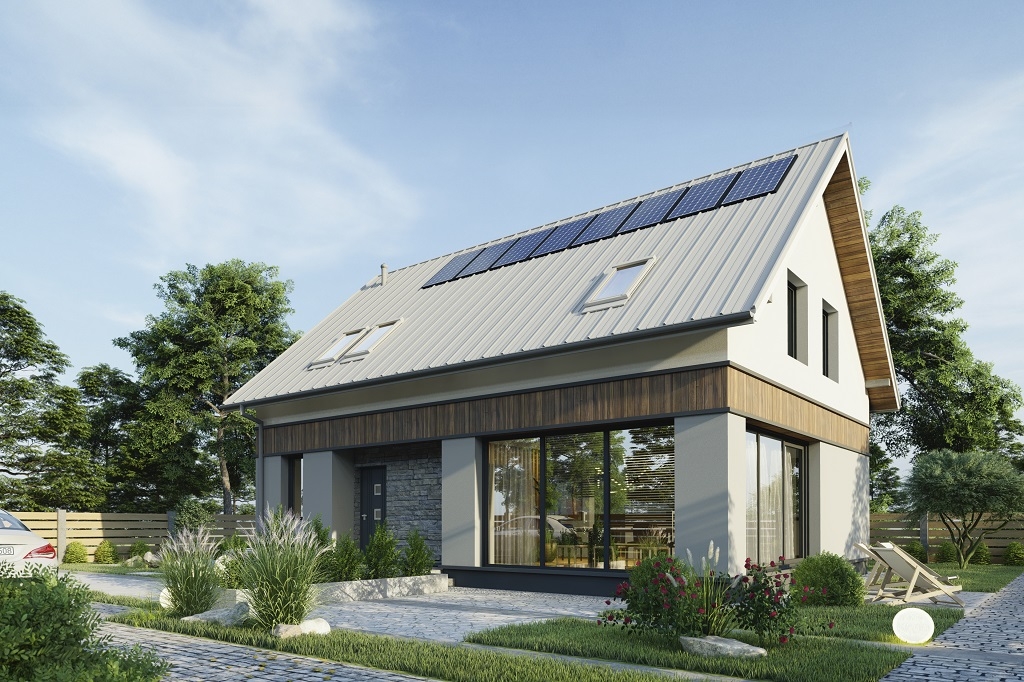

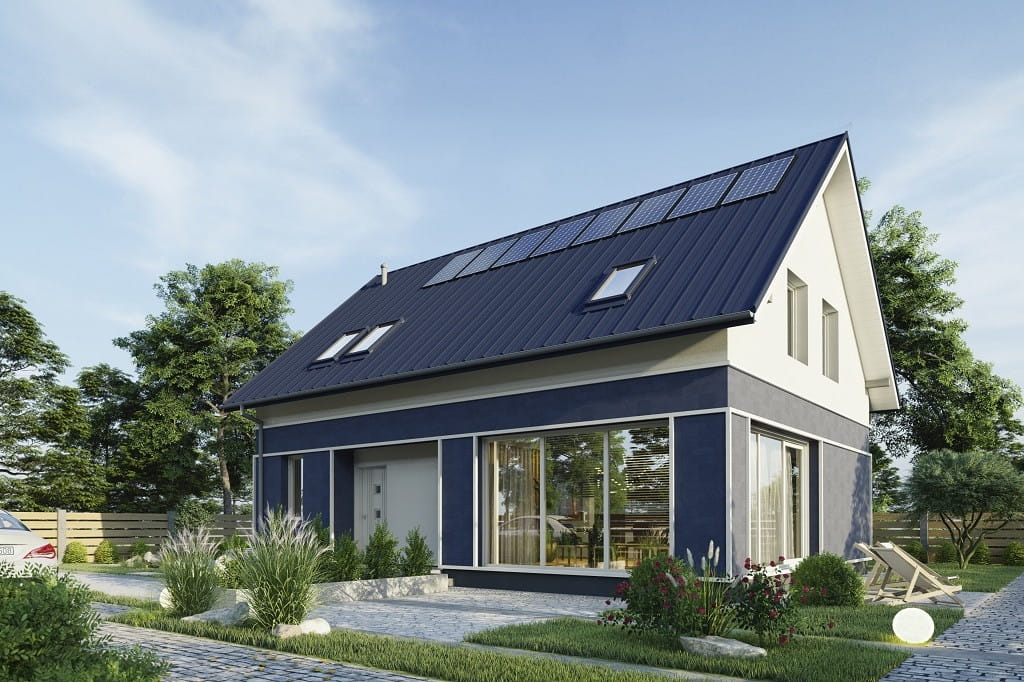

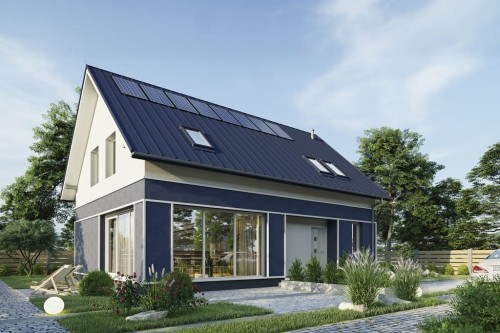

Trapazon to projekt nowoczesnego domu parterowego z poddaszem użytkowym i dużą ilością przeszkleń, które sprawiają, że ma on doskonale naświetlone wnętrze (w szczególności salon).  Polecamy go inwestorom lubiącym współczesną, minimalistyczną architekturę, którzy marzą o budowie wygodnego domu dla 4-6 osób, bez garażu o powierzchni użytkowej nieprzekraczającej 135 m2.

Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

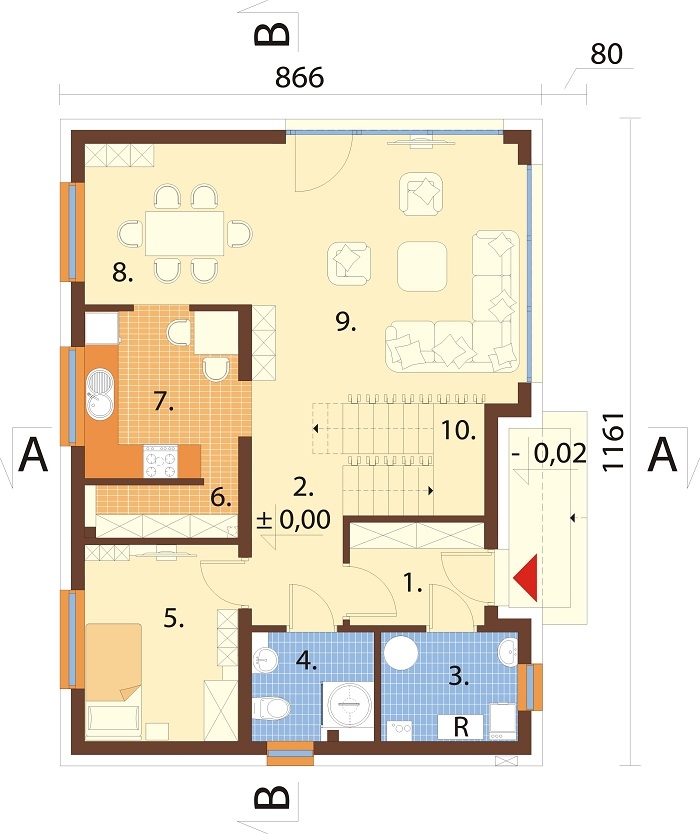

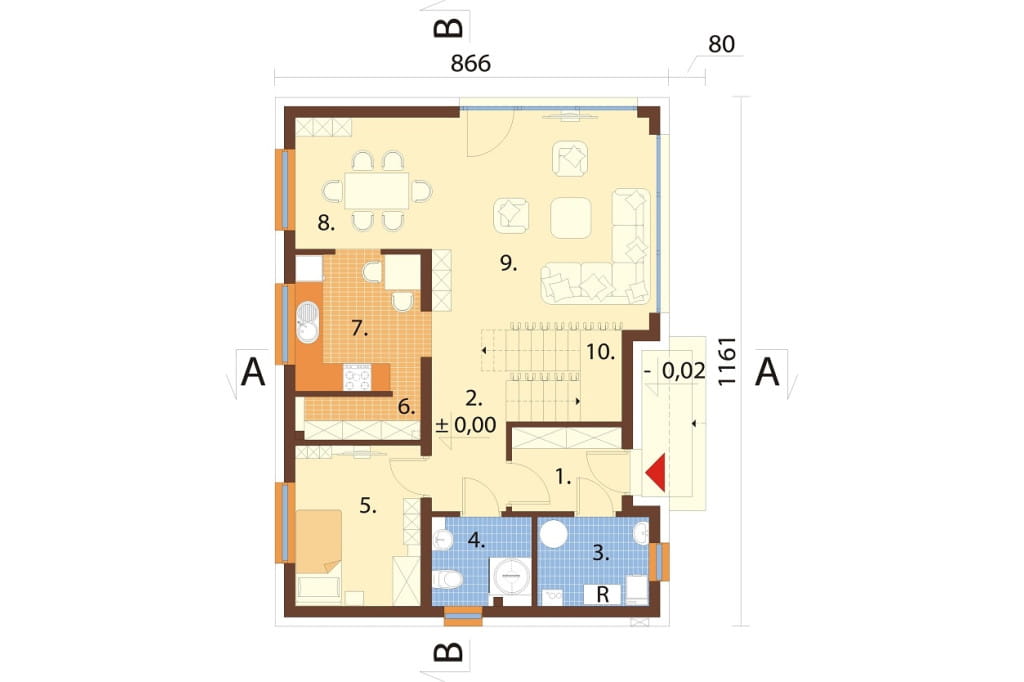

Rzut parteru



Projekt domu DM-6820 - rzut

Parter: 73,52 / 75,60 m2

1. Wiatrołap 4,39 m2
2. Przedpokój 7,15 / 9,23 m2
3. Pom. gospodarcze 4,73 m2
4. Łazienka 3,98 m2
5. Pokój 9,61 m2
6. Spiżarnia 2,50 m2
7. Kuchnia 8,16 m2
8. Jadalnia 8,55 m2
9. Salon 21,99 m2
10. Klatka schodowa 2,46 m2

R - rekuperacja

Cechą charakterystyczną DM-6820 jest przeszklony, widny salon połączony z jadalnią. Z salonu można uzyskać piękny widok, np. na ogród jeśli jest odpowiednio zadbany. Kuchnia jest wydzielonym pomieszczeniem, więc intensywne zapachy nie będą rozchodzić się po domu. Na jej końcu jest mała spiżarnia. W programie jest także dodatkowy pokój – senioratka, oraz pomieszczenie gospodarcze i łazienka.

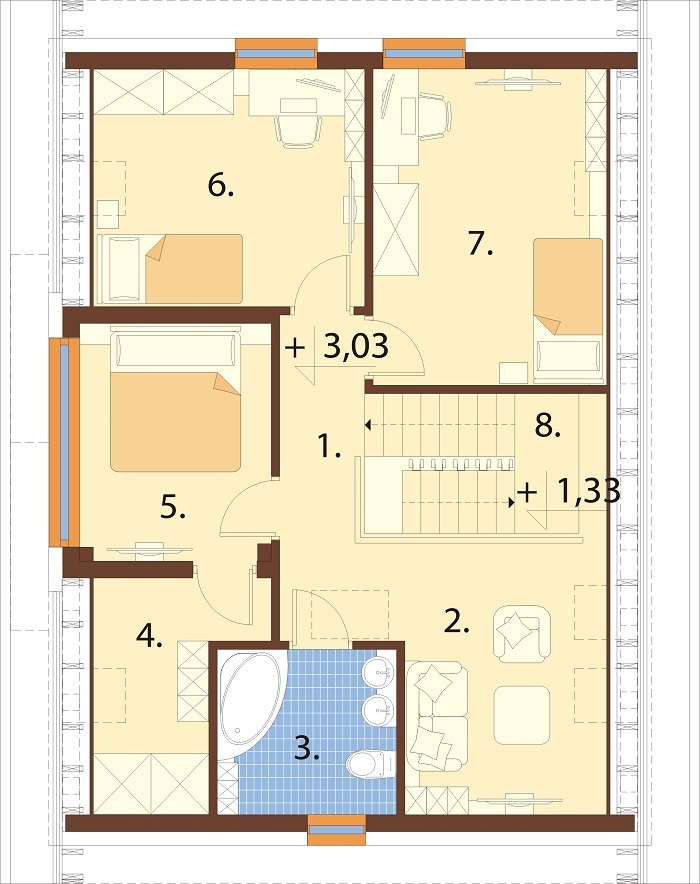

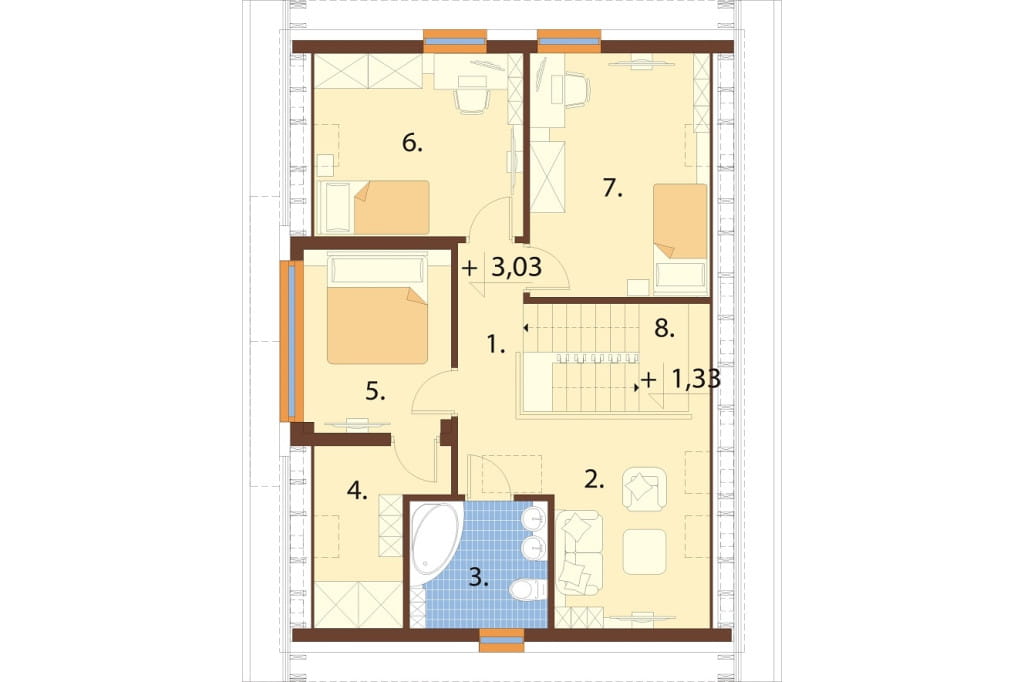

Rzut poddasza



Projekt domu DM-6820 - rzut

Poddasze: 60,10 / 74,96 m2

1. Korytarz 5,38 m2
2. Pokój 10,00 / 14,67 m2
3. Łazienka 5,75 m2
4. Garderoba 3,98 / 7,03 m2
5. Pokój 9,22 m2
6. Pokój 10,81 / 13,87 m2
7. Pokój 11,95 / 16,03 m2
8. Klatka schodowa 3,01 m2

Na poddaszu są cztery pokoje i łazienka. Pokój numer pięć ma własną garderobę, więc doskonale nadaję się na główną sypialnię. Pokój numer dwa ma charakter otwarty, w sam raz na miejsce do codziennego relaksu.

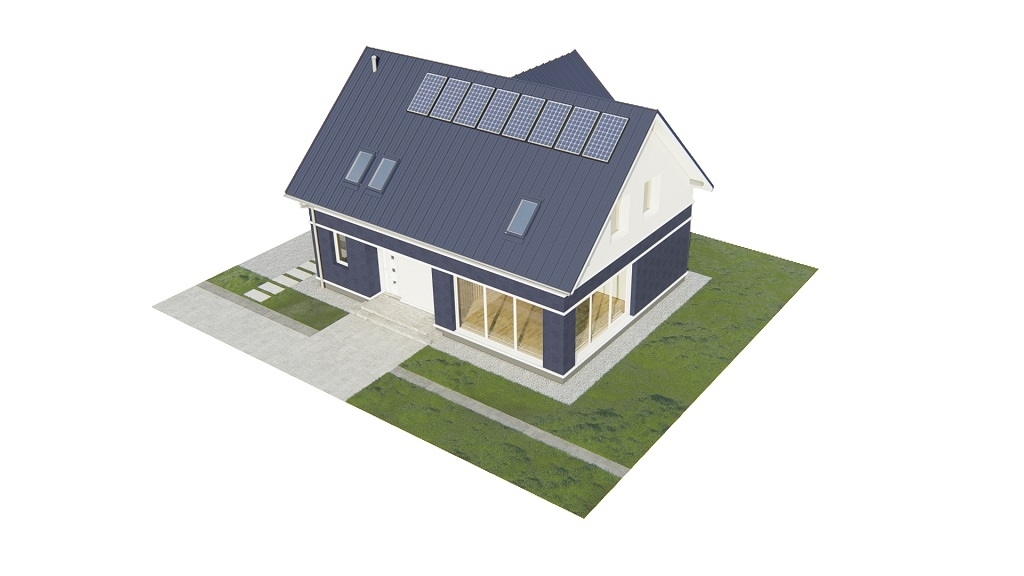

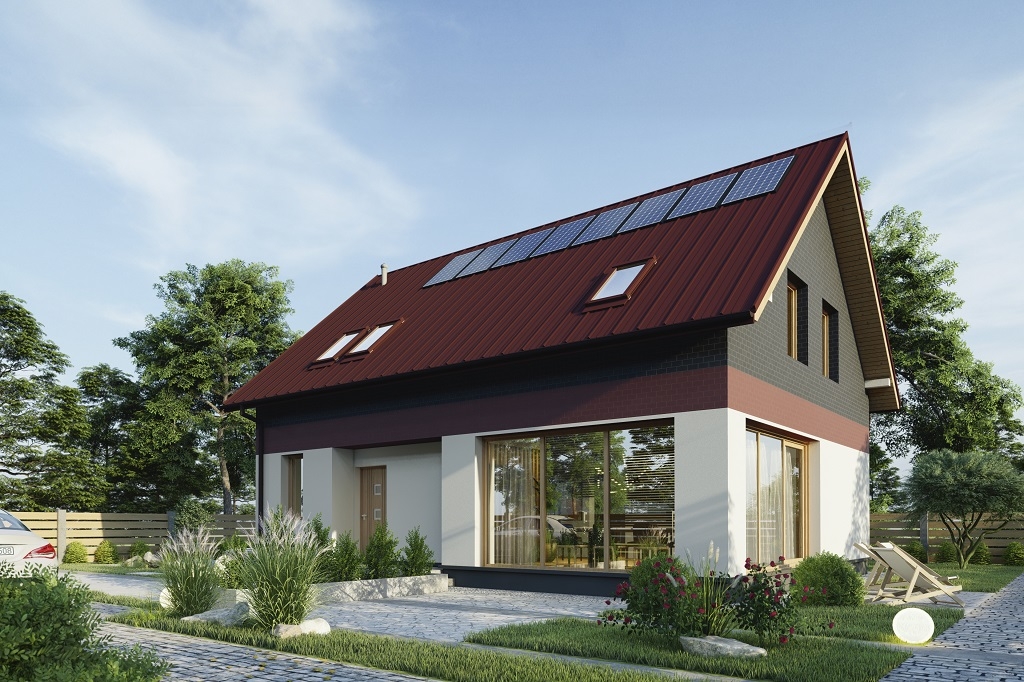

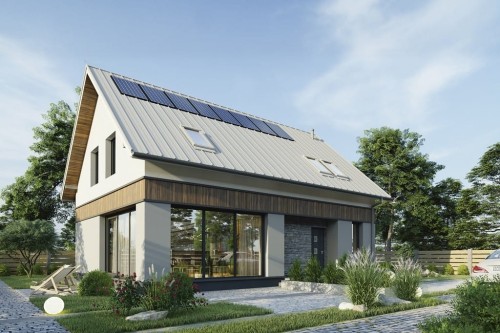

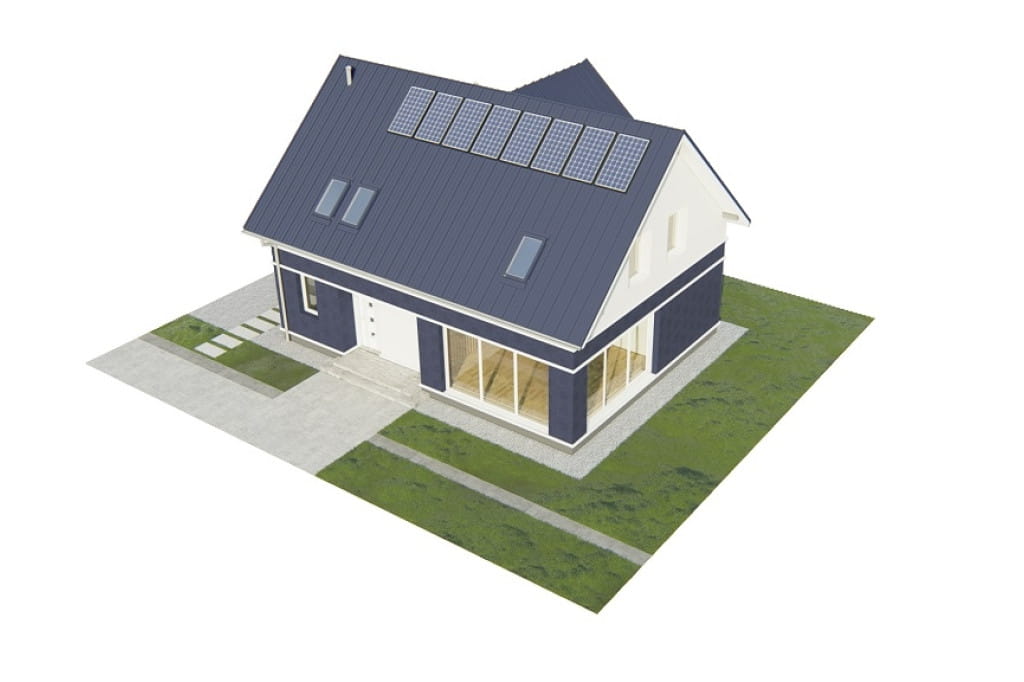

Model



Projekt domu DM-6820 - model

Trapazon to projekt, który ma bryłę na planie prostokąta o bokach 8,66 m na 11,61 m. Do jego realizacji będzie potrzebna działka o szerokości minimum 16.66 m (posadowienie węższym bokiem). Dom kryty jest dwuspadowym dachem o kącie nachylenia równym 42 stopnie (pokrycie – blacha trapezowa). Na dachu umieściliśmy panele fotowoltaiczne.



Elewacje



Projekt domu DM-6820 - elewacja

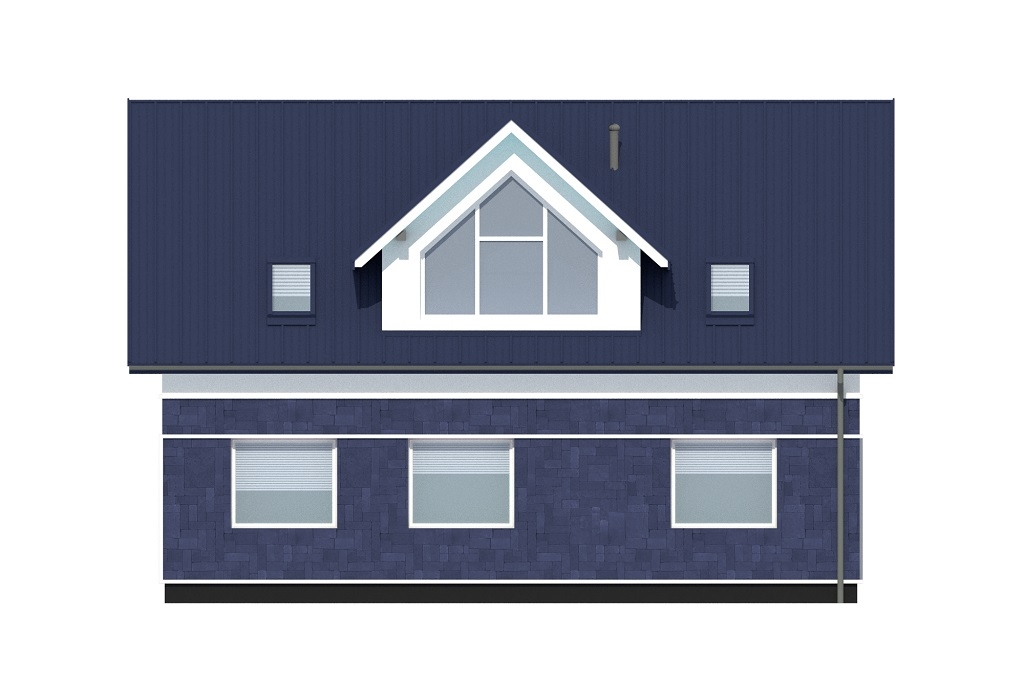

elewacja ogrodowa
Projekt domu DM-6820 - elewacja

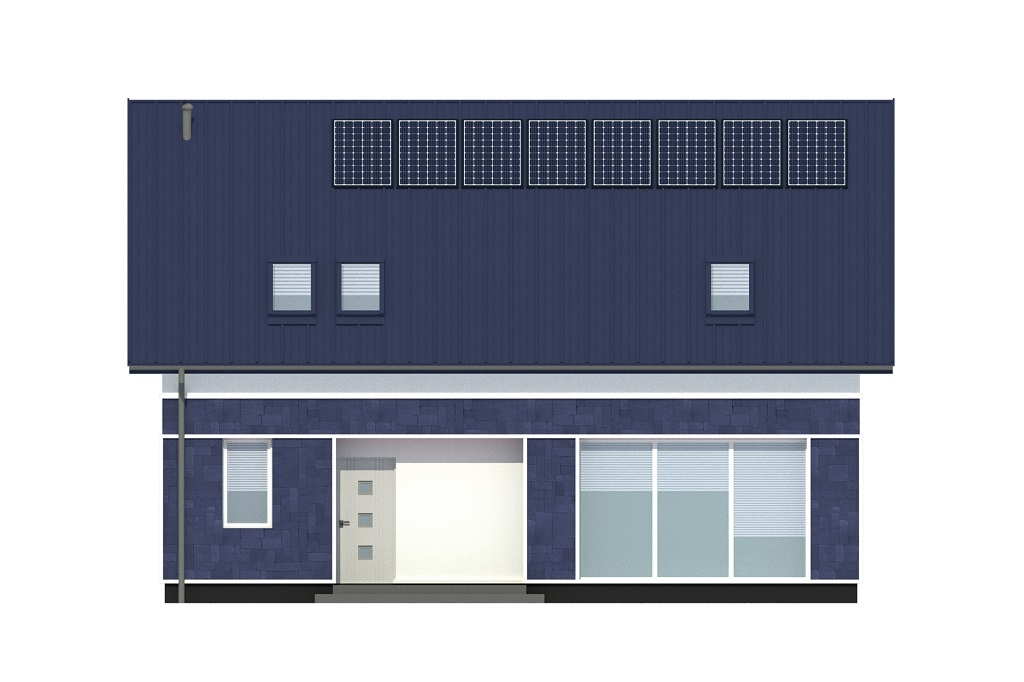

elewacja frontowa
Projekt domu DM-6820 - elewacja

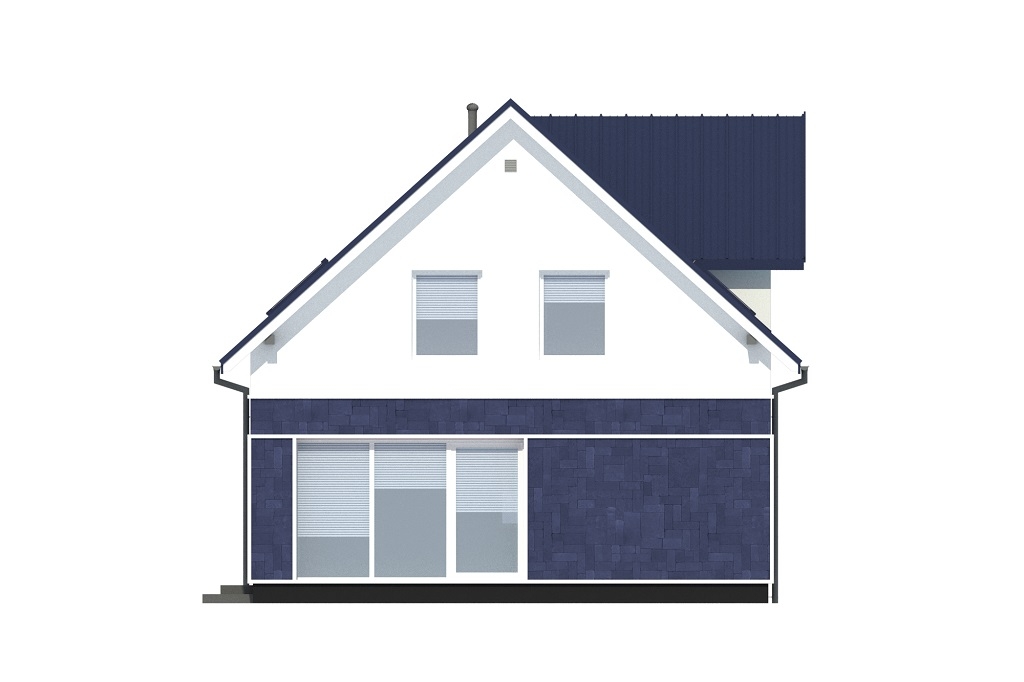

elewacja boczna
Projekt domu DM-6820 - elewacja

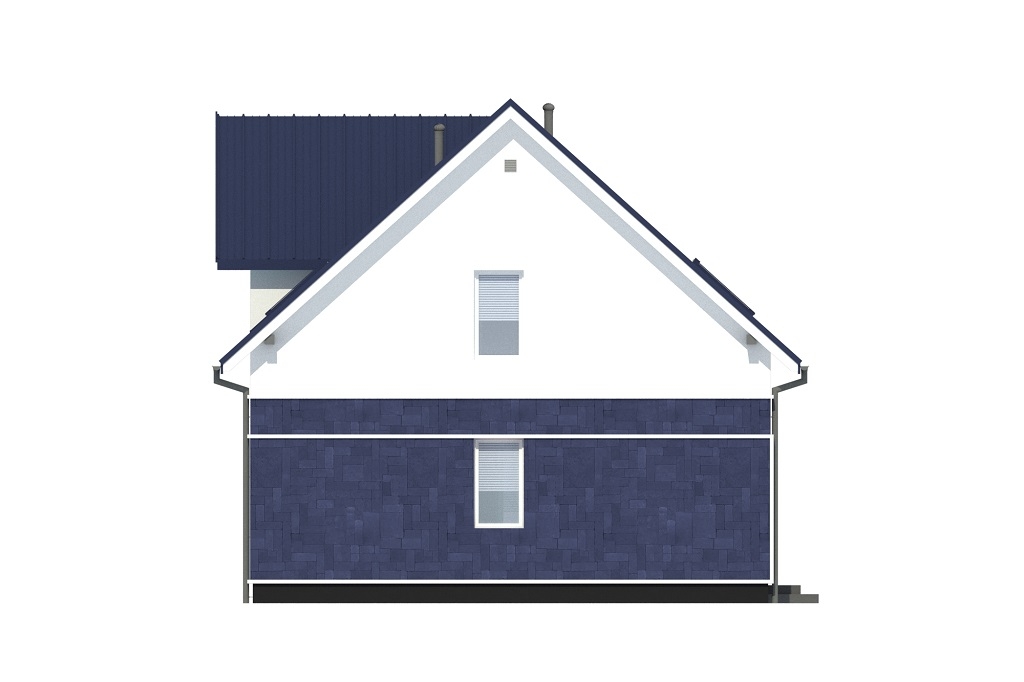

elewacja boczna

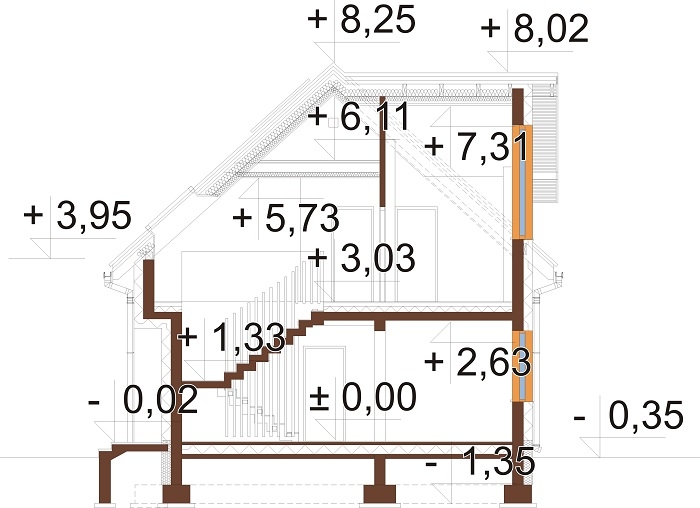

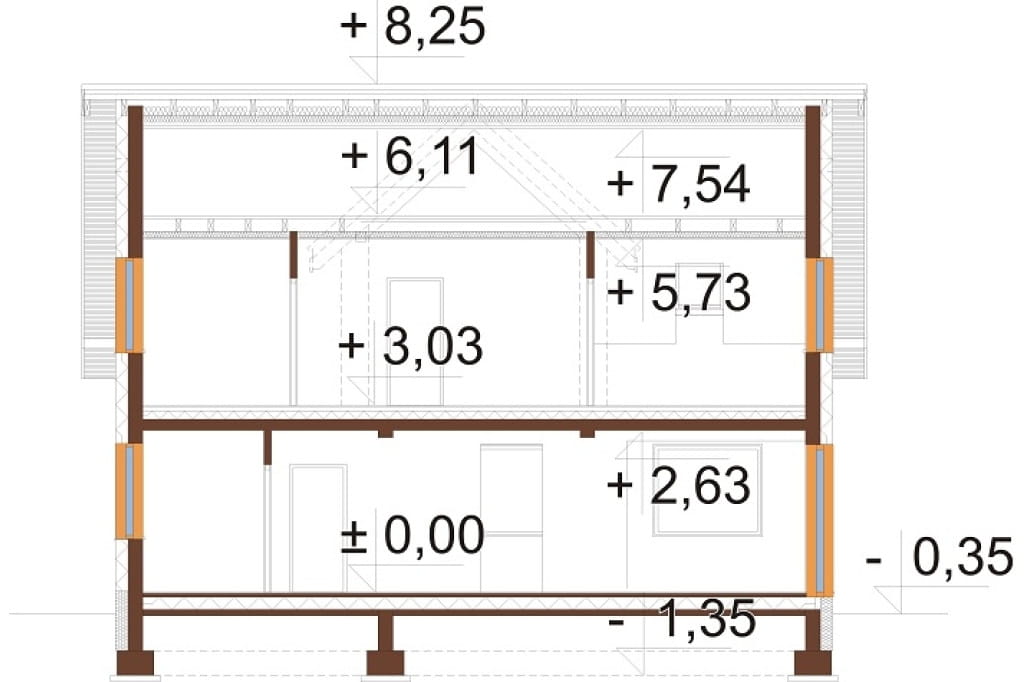

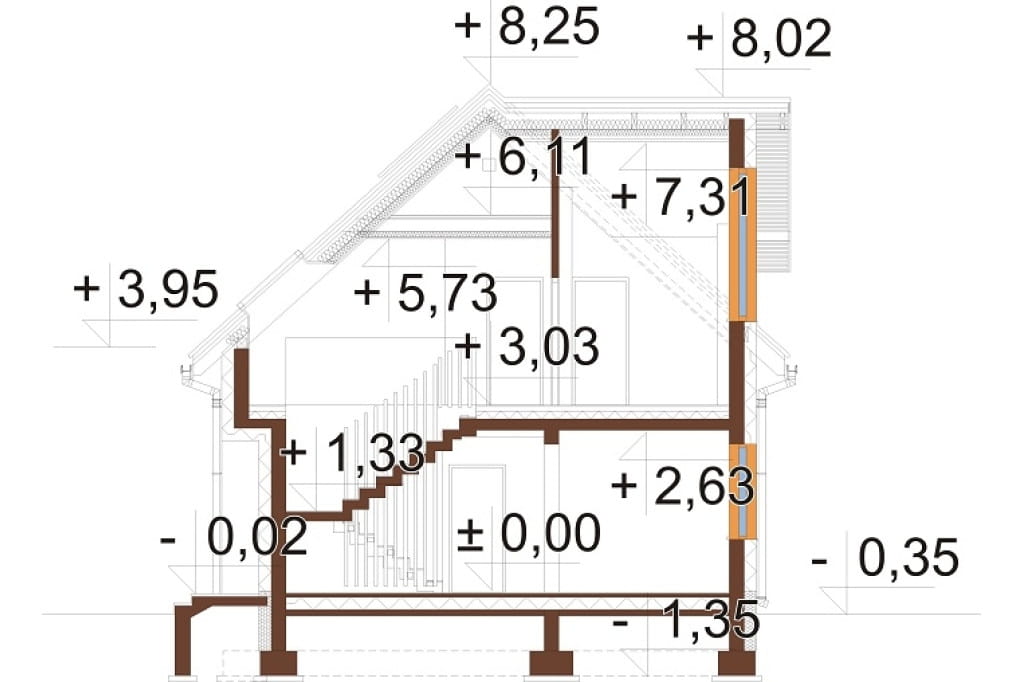

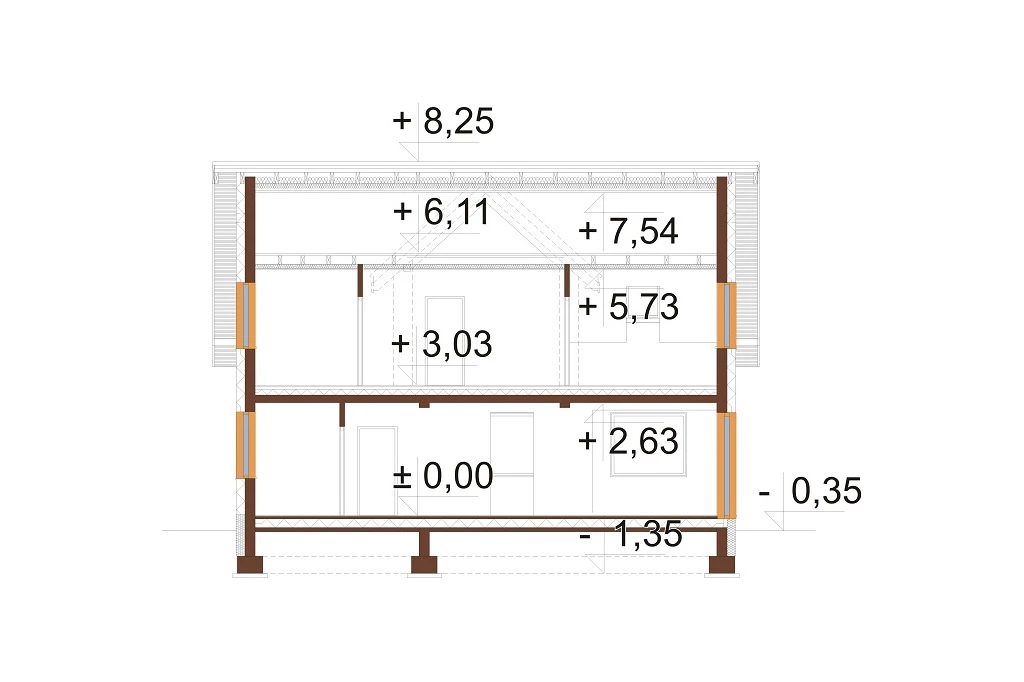

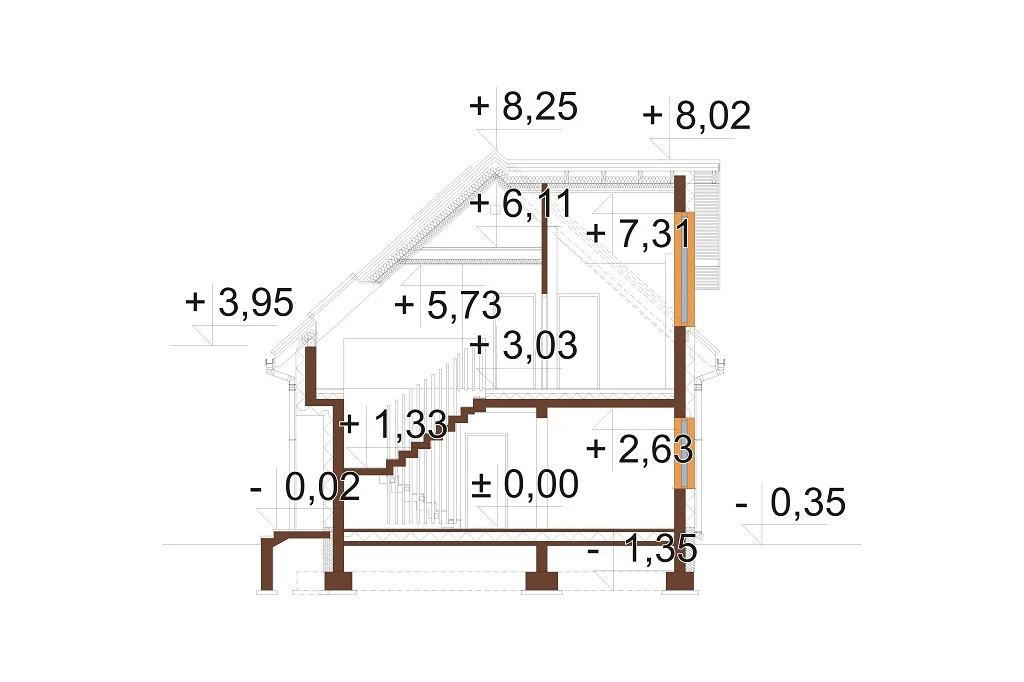

Przekrój



Projekt domu DM-6820 - przekrój Projekt domu DM-6820 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu DM-6820 Trapazon
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony, bez garażu.
Dom jednorodzinny przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczek z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: panelowy Vector
Kąt nachylenia dachu: 42°
Ogrzewanie: gazowe
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: blacha trapezowa
Powierzchnia dachu: 166,09 m2
Program: wiatrołap, przedpokój, pomieszczenie gospodarcze, kuchnia, spiżarnia, salon z jadalnią, 2 łazienki, klatka schodowa, 4 pokoje, korytarz, garderoba

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 2,8 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu oraz częściowo oświetlenia wbudowanego.

 Powierzchnia zabudowy: 100.54 m²
Powierzchnia użytkowa: 133.62 m²
Kubatura: 809.00 m³
Szerokość działki: 16.66 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 42°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 8.60 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 28,62 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, projekt domu, najnowsze projekty domów, z fotowoltaiką
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Paweł Bronowski
CENA 3 EGZ. PROJEKTU 1 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych
  • (wod-kan, c.o z kotłem na gaz, gazowej, wentylacji mechanicznej)
  • projekt budowlany wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • przedmiar + zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
