Projekt domu

Trapazon 2
Kod: L-6820
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 1 200 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 133.62 m²

za pomocą formularza kliknij >>

Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

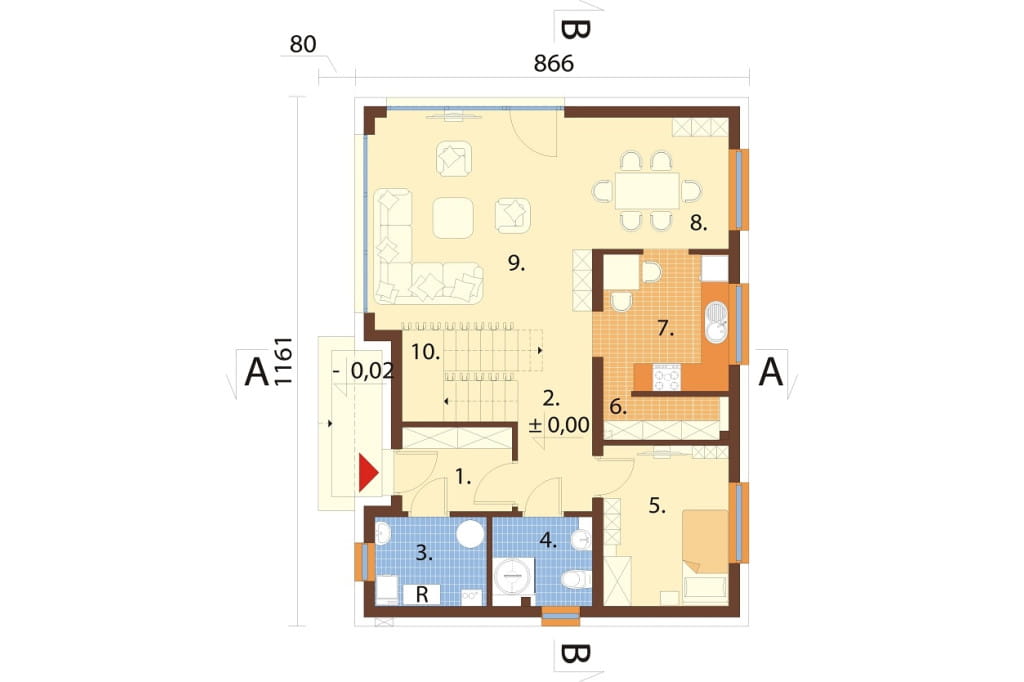

Rzut parteru



Projekt domu L-6820 - rzut

Parter: 73,52 / 75,60 m2

1. Wiatrołap 4,39 m2
2. Przedpokój 7,15 / 9,23 m2
3. Pom. gospodarcze 4,73 m2
4. Łazienka 3,98 m2
5. Pokój 9,61 m2
6. Spiżarnia 2,50 m2
7. Kuchnia 8,16 m2
8. Jadalnia 8,55 m2
9. Salon 21,99 m2
10. Klatka schodowa 2,46 m2

R - rekuperacja

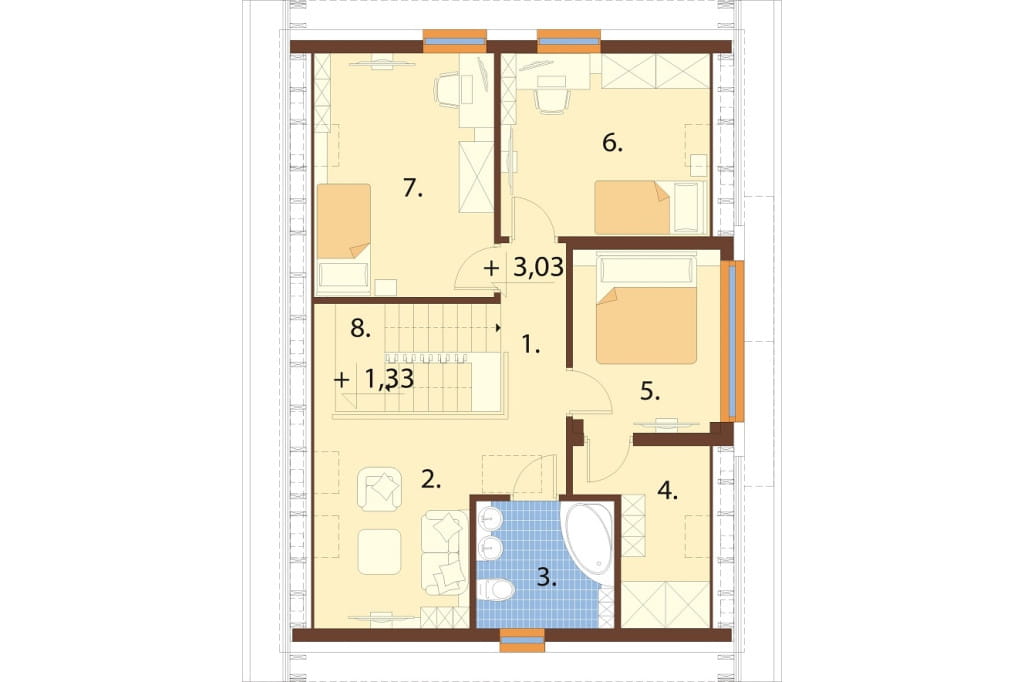

Rzut poddasza



Projekt domu L-6820 - rzut

Poddasze: 60,10 / 74,96 m2

1. Korytarz 5,38 m2
2. Pokój 10,00 / 14,67 m2
3. Łazienka 5,75 m2
4. Garderoba 3,98 / 7,03 m2
5. Pokój 9,22 m2
6. Pokój 10,81 / 13,87 m2
7. Pokój 11,95 / 16,03 m2
8. Klatka schodowa 3,01 m2

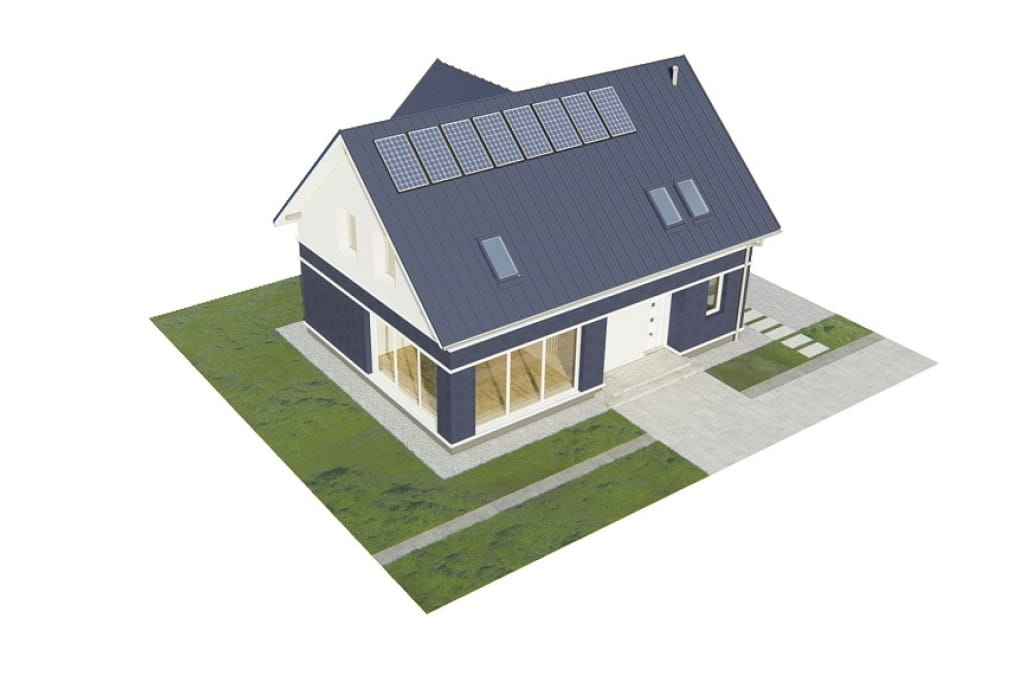

Model



Projekt domu L-6820 - model

Elewacje



Projekt domu L-6820 - elewacja

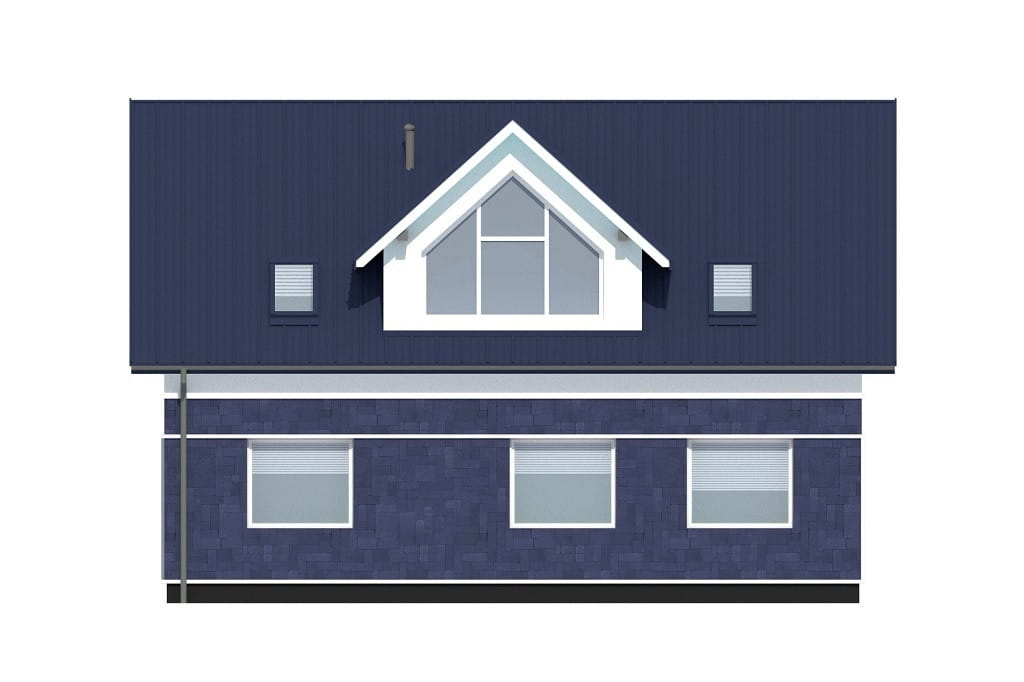

elewacja ogrodowa

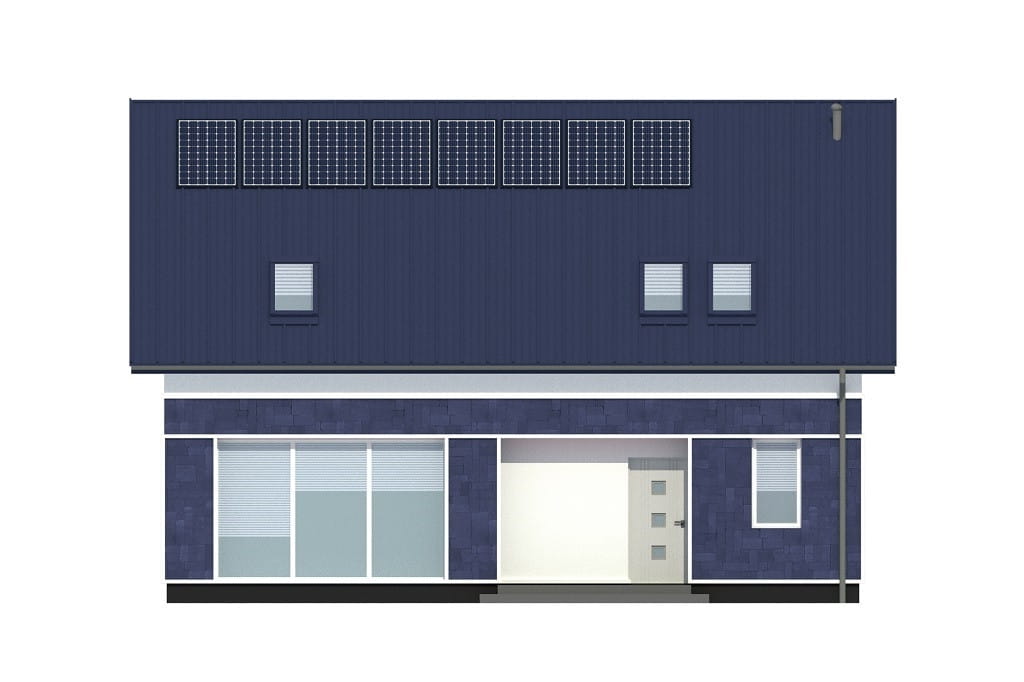

Projekt domu L-6820 - elewacja
elewacja frontowa
Projekt domu L-6820 - elewacja

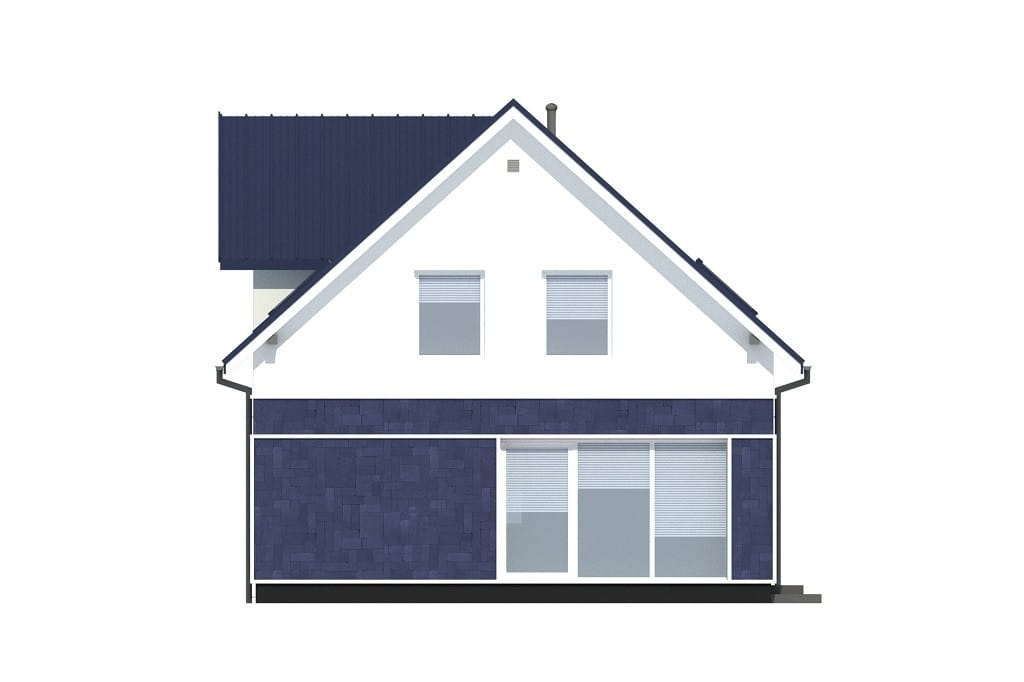

elewacja boczna
Projekt domu L-6820 - elewacja

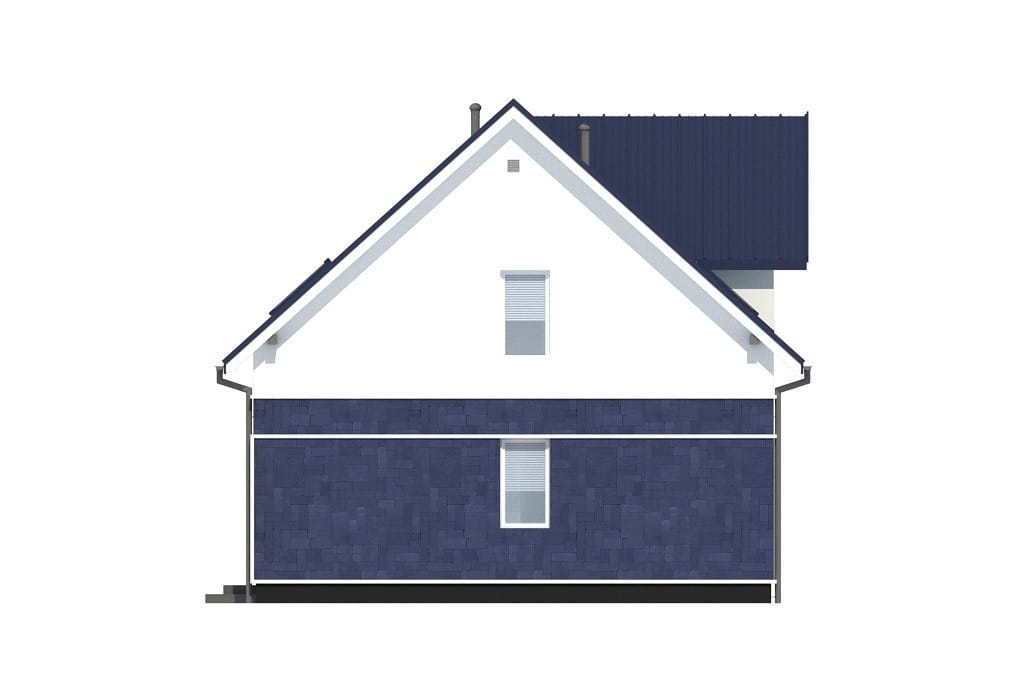

elewacja boczna

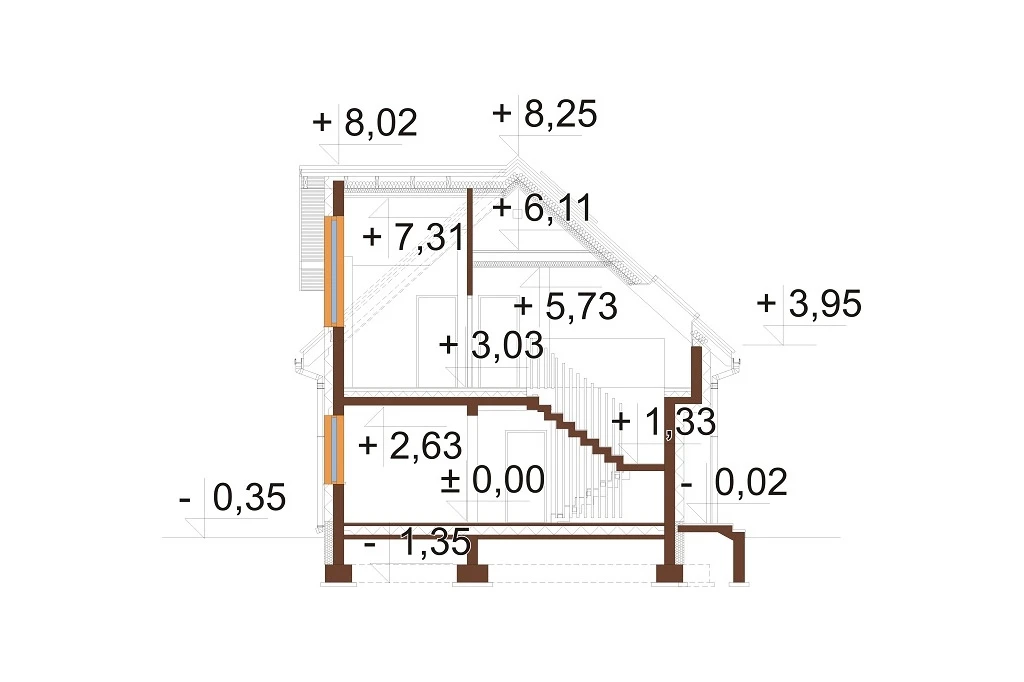

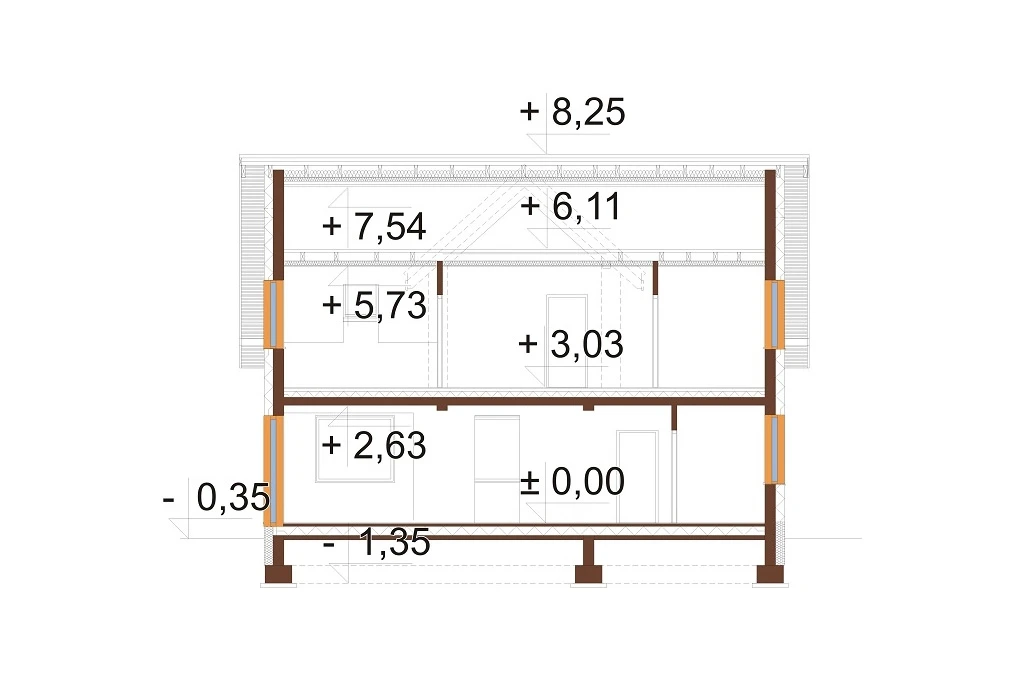

Przekrój



Projekt domu L-6820 - przekrój Projekt domu L-6820 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6820 Trapazon 2
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony, bez garażu.
Dom jednorodzinny przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczek z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: panelowy Vector
Kąt nachylenia dachu: 42°
Ogrzewanie: gazowe
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: blacha trapezowa
Powierzchnia dachu: 166,09 m2
Program: wiatrołap, przedpokój, pomieszczenie gospodarcze, kuchnia, spiżarnia, salon z jadalnią, 2 łazienki, klatka schodowa, 4 pokoje, korytarz, garderoba

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 2,8 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu oraz częściowo oświetlenia wbudowanego.

 Powierzchnia zabudowy: 100.54 m²
Powierzchnia użytkowa: 133.62 m²
Kubatura: 809.00 m³
Szerokość działki: 16.66 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 42°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 8.60 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 28,62 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, projekt domu, z fotowoltaiką
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Paweł Bronowski
CENA 3 EGZ. PROJEKTU 1 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych
  • (wod-kan, c.o z kotłem na gaz, gazowej, wentylacji mechanicznej)
  • projekt budowlany wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • przedmiar + zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych.
