Projekt

Budynek sali wiejskiej
Kod: K-01 D u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 400 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

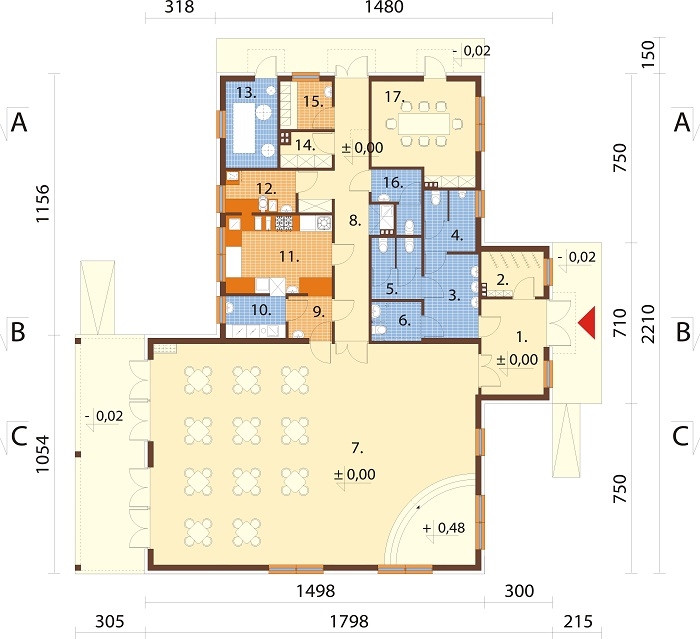

Rzut parteru



Projekt K-01 D u - rzut

Parter: 267,01 m2


1. Hall 11,27 m2
2. Szatnia 5,09 m2
3. Pzedsionek 8,57 m2
4. WC męskie 5,90 m2
5. WC damskie 5,74 m2
6. WC dla niepełnosprawnych 3,65 m2
7. Sala wielofunkcyjna 137,15 m2
8. Korytarz 20,73 m2
9. Rozdzielnia kelnerska 3,40 m2
10. Zmywalnia 4,70 m2
11. Kuchnia 15,77 m2
12. Przygot. warzyw / jaj 5,50 m2
13. Kotłownia 8,44 m2
14. Magazyn 3,17 m2
15. Szatnia personelu kuchni 4,63 m2
16. WC 4,52 m2
17. Sala rady sołeckiej 18,78 m2
POWIĘKSZ RZUT

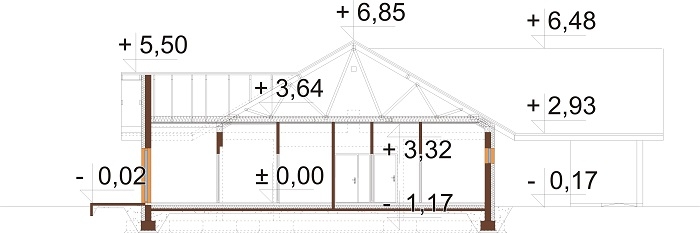

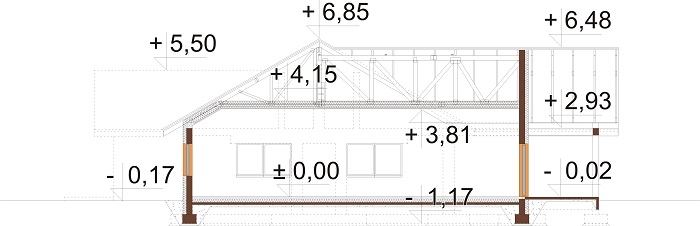

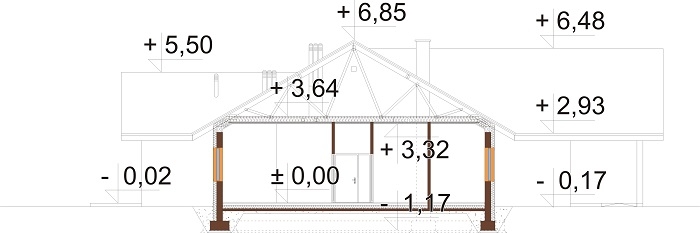

Przekrój



Projekt K-01 D u - przekrój Projekt K-01 D u - przekrój Projekt K-01 D u - przekrój







POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku sali wiejskiej z infrastrukturą towarzyszącą K-01 D.

Budynek parterowy, niepodpiwniczony, bez garażu.
Obiekt jest przystosowany dla osób niepełnosprawnych.


Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny
Strop: brak stropu, sufit nad parterem stanowi konstrukcja dolnego pasa kratownicy drewnianej dachowej.
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 491,441 m2
Program: hol, szatnia, przedsionek, WC męskie, WC damskie, WC dla niepełnosprawnych, sala wielofunkcyjna, korytarz, rozdzielnia kelnerska, zmywalnia, kuchnia, przygotowalnia warzyw, pomieszczenie techniczne, magazyn, szatnia personelu kuchni, WC, sala rady sołeckiej

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 9,45 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej.

 Powierzchnia zabudowy: 347.74 m²
Powierzchnia użytkowa: 267.01 m²
Kubatura: 1659.70 m³
Szerokość działki: 26.53 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 7,02 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0,0 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gastronomiczne, parterowe, komercyjne, projekt karczmy, projekt budynku usługowego, projekt baru, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt  wewnętrznych instalacji sanitarnych (wod-kan, c.o., wentylacji mechanicznej, pompy ciepła do c.o. i c.w.u.)
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • przedmiar + zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
