Projekt

Budynek gastronomiczny
Kod: K-22B u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 000 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

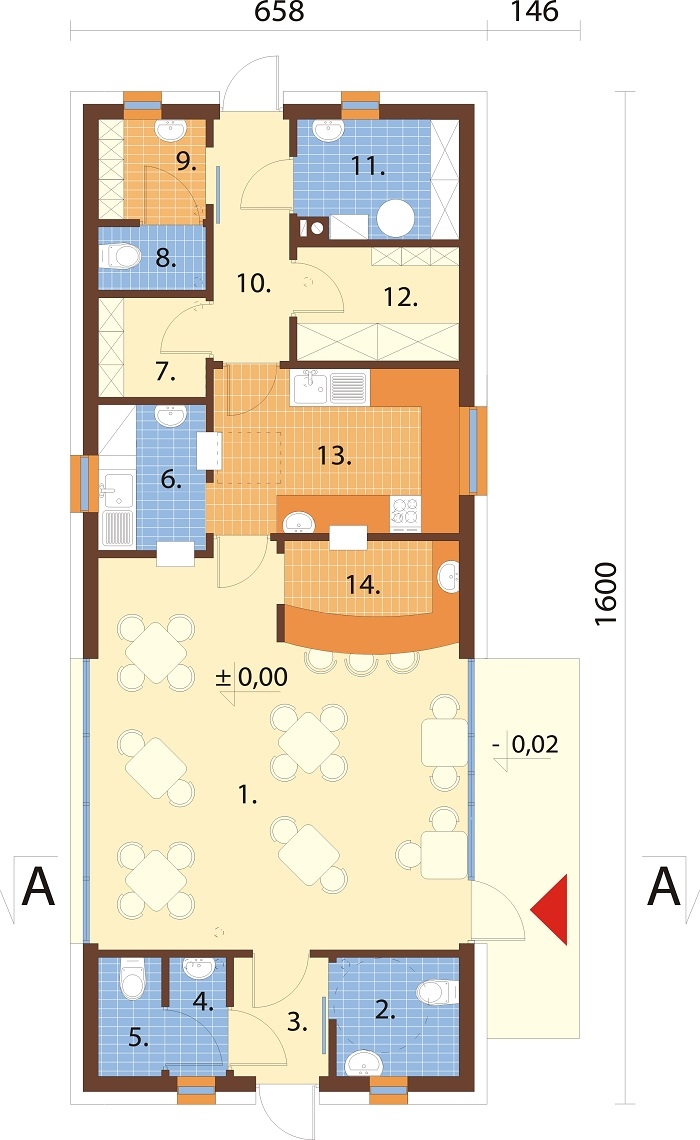

Rzut parteru



Projekt K-22B u - rzut

Parter: 79,40 m2


1. Sala konsumpcyjna 31,34 m2
2. WC dla os. niepełnosprawnych 3,53 m2
3. Komunikacja 2,90 m2
4. Przedsionek 1,61 m2
5. WC 1,79 m2
6. Zmywalnia naczyń 3,81 m2
7. Magazyn 2,57 m2
8. WC 1,62 m2
9. Szatnia - przedsionek 2,58 m2
10. Komunikacja 4,43 m2
11. Pom. techniczne 4,56 m2
12. Magazyn 4,48 m2
13. Kuchnia 9,89 m2
14. Bar 4,29 m2

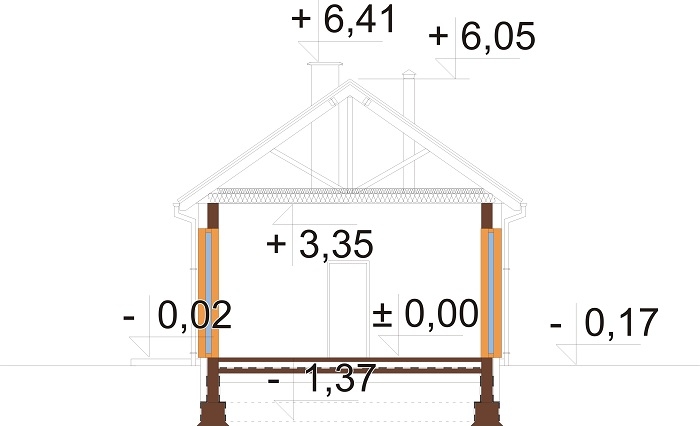

Przekrój



Projekt K-22B u - przekrój



Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego K-22B pełniącego funkcję baru.

Budynek parterowy, niepodpiwniczony, bez garażu.
Obiekt jest przystosowany dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 20 cm, tynk zewnętrzny
Strop: brak stropu, sufit nad parterem stanowi konstrukcja dolnego pasa kratownicy drewnianej dachowej
Kąt nachylenia dachu: 35°
Ogrzewanie: gazowe, ogrzewanie cwu wspomagane przez pompę ciepła
Wentylacja: grawitacyjna i mechaniczna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dachu: 151 m2
Program: sala konsumpcyjna, wc dla os. niepełnosprawnych, komunikacja, przedsionek, wc, zmywalnia naczyń, magazyn, szatnia - przedsionek, komunikacja, pom. techniczne, magazyn, kuchnia, bar


W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 4 kWp, która produkuje prąd na potrzeby zasilania pompy ciepła do cwu, urządzeń pomocniczych do ogrzewania, wentylacji oraz częściowo funkcjonowania obiektu.


PROJEKT ZGODNY Z AKTUALNYMI NORMAMI DOSTĘPNY W TERMINIE USTALONYM Z BIUREM.

 Powierzchnia zabudowy: 105.28 m²
Powierzchnia użytkowa: 79.40 m²
Kubatura: 533.12 m³
Szerokość działki: 14.58 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 6,23 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gastronomiczne, handlowo-usługowe, parterowe, komercyjne, projekt karczmy, projekt budynku usługowego, projekt baru, projekt budynku gastronomicznego, restauracja, projekt restauracji, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Katarzyna Sieduszewska
CENA 3 EGZ. PROJEKTU 3 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, c.o, cwu, gaz, wentylacja)
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
