Projekt

Budynek magazynowo - biurowy
Kod: K-151 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

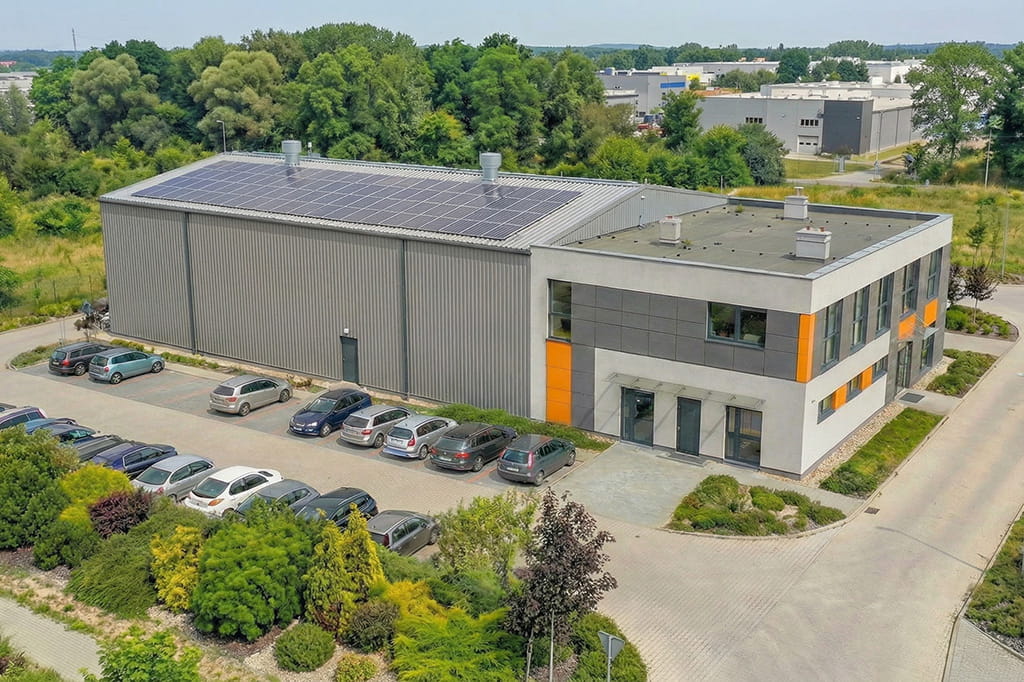

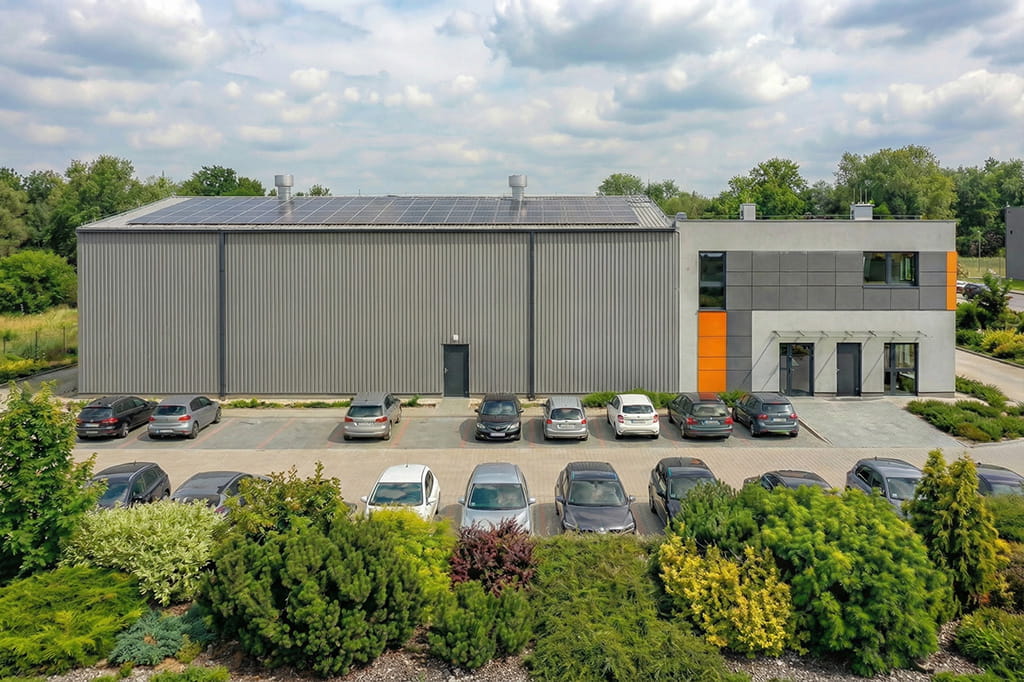

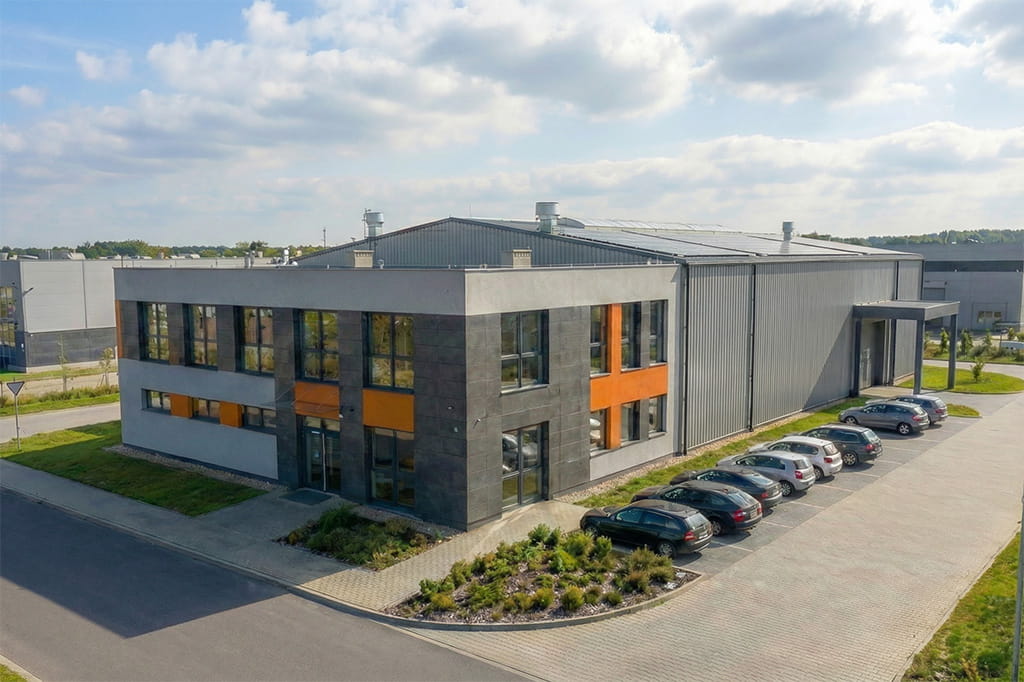

zobacz realizacje naszych projektów

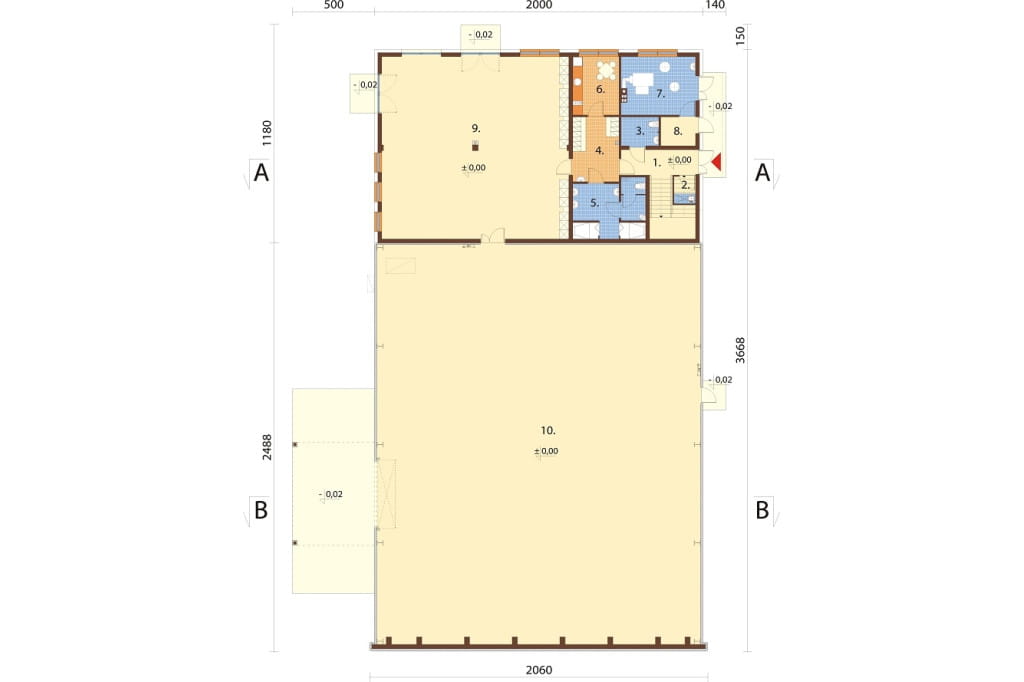

Rzut parteru



Projekt K-151 u - rzut

Parter: 670,59 m2


1. Klatka schodowa 6,79 m2
2. Pom. porządkowe 2,07 m2
3. WC 3,88 m2
4. Szatnia personelu 10,80 m2
5. WC + natryski + umywalki 14,47 m2
6. Pokój śniadań 9,78 m2
7. Kotłownia 15,51 m2
8. Skład opału 3,57 m2
9. Pom. pakowania mebli 125,78 m2
10. Hala wielofunkcyjna 477,94 m2

POWIĘKSZ RZUT

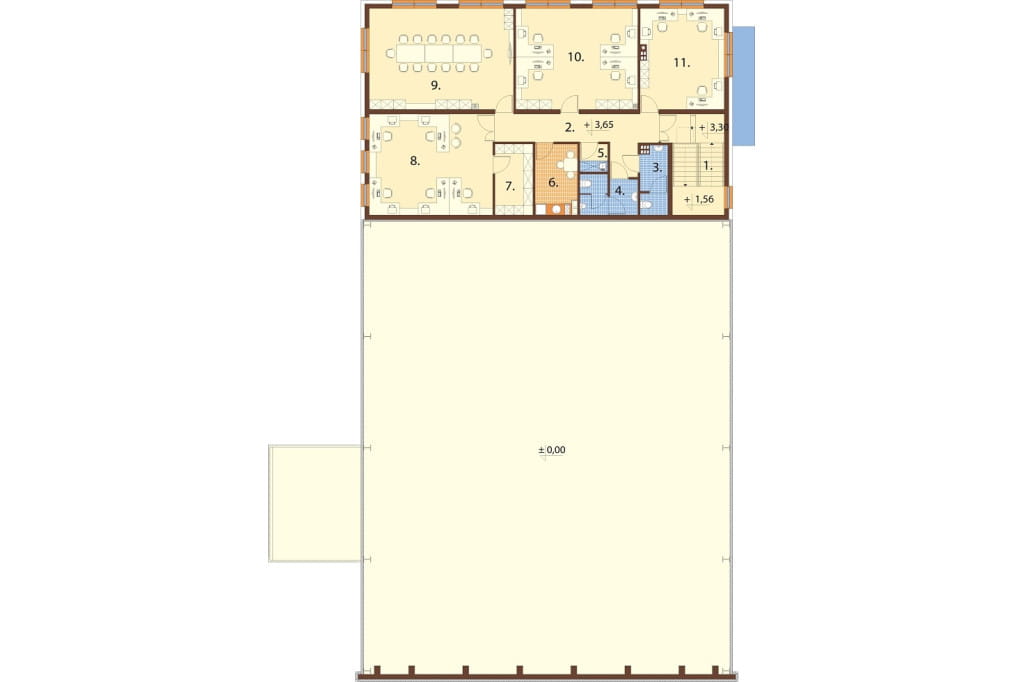

Rzut I piętra



Projekt K-151 u - rzut

Piętro: 197,34 m2


1. Klatka schodowa 15,84 m2
2. Korytarz 15,63 m2
3. WC damskie 5,10 m2
4. WC męskie 6,05 m2
5. Pom. porządkowe 2,13 m2
6. Kuchnia podręczna 8,50 m2
7. Archiwum 7,56 m2
8. Biuro 35,69 m2
9. Pokój konferencyjny 41,67 m2
10. Biuro 35,20 m2
11. Biuro 23,97 m2


POWIĘKSZ RZUT

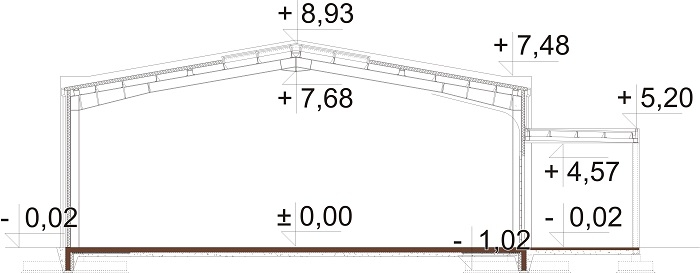

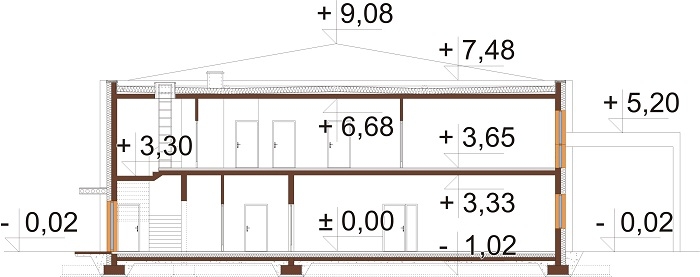

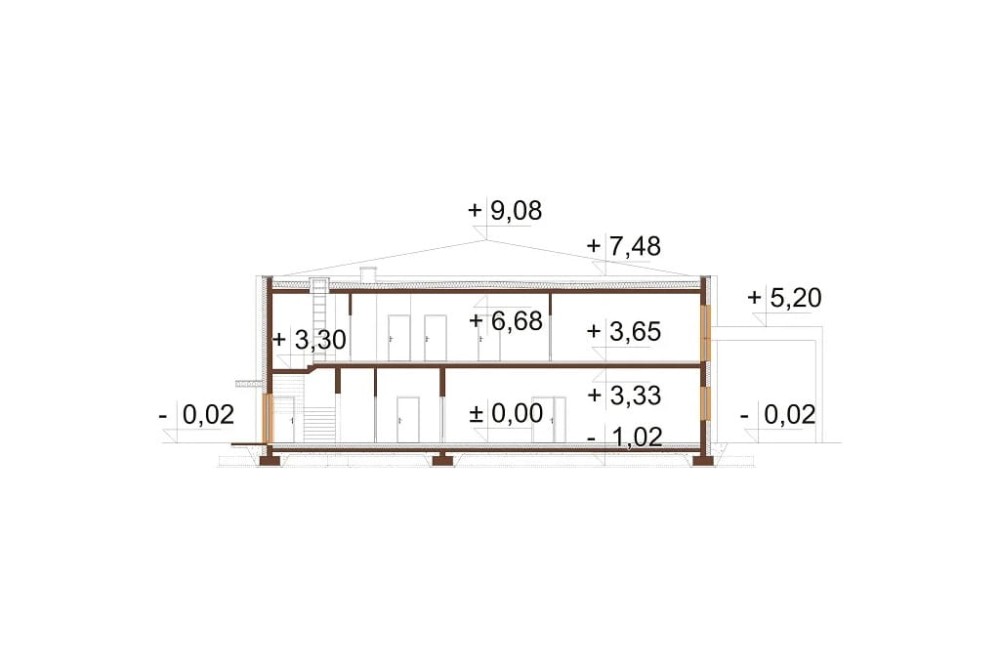

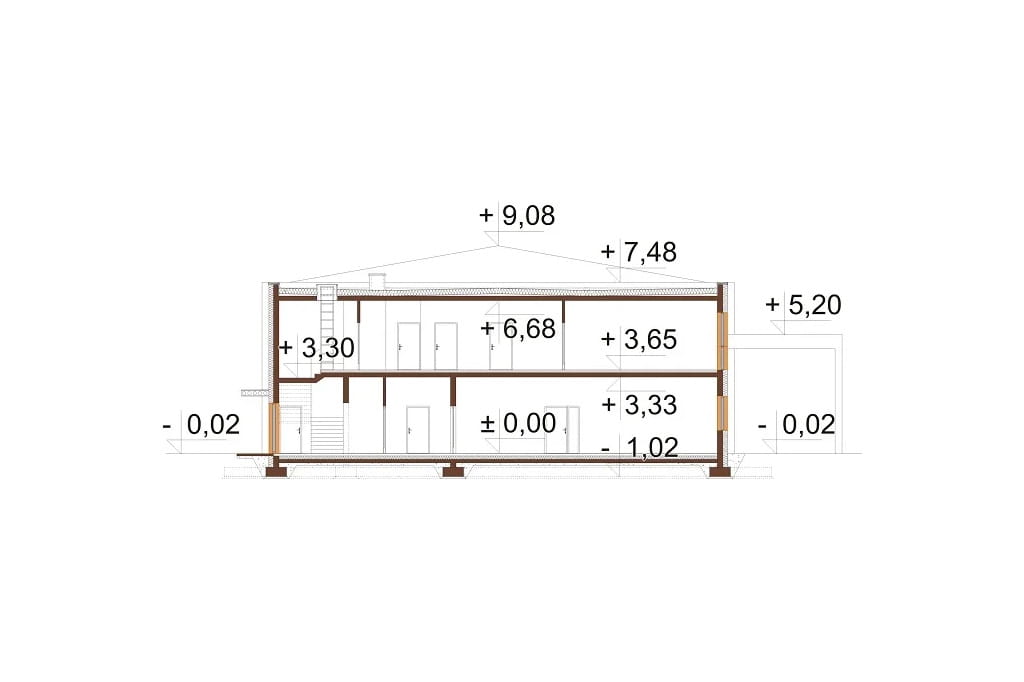

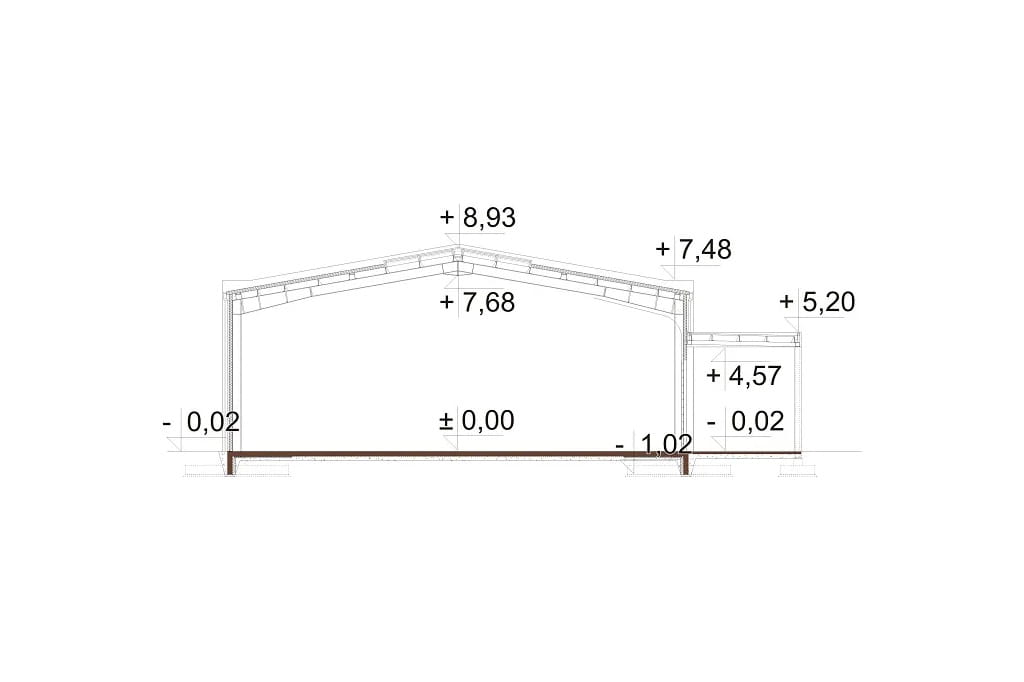

Przekrój



Projekt K-151 u - przekrój Projekt K-151 u - przekrój





POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo - biurowego K-151

Budynek nie jest podpiwniczony i składa się z dwóch części:
dwukondygnacyjnego budynku biurowego i jednokondygnacyjnej hali magazynowej.
W obiekcie przewiduje się obecność do 25 osób:
10 na parterze, 15 na piętrze.
Obiekt jest przystosowany dla os. niepełnosprawnych.

Część biurowa przykryta stropodachem o spadku 1,8 - 2,2 %.
Część produkcyjna przykryta dachem dwuspadowym o kącie nachylenia 10°.


Technologia: tradycyjna (biuro), stalowa (hala)
Ściany zewnętrzne:
- część biurowa: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
- część magazynowa: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop w części biurowej: żelbetowy
Ogrzewanie: paliwo stałe, pompa ciepła do c.w.u, na hali magazynowej powietrze podgrzane w nagrzewnicach wodnych
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu:
- część biurowa: stropodach
- część magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym, konstrukcja stalowa
Program:
- parter: klatka schodowa, pom. porządkowe, WC, szatnia, WC z natryskami, pokój śniadań, pom. pakowania mebli, hala wielofunkcyjna, kotłownia, skład opału
- piętro: klatka schodowa, korytarz, WC damskie, WC męskie, pom. porządkowe, kuchnia podręczna, archiwum, 3 pomieszczenia biurowe, pokój konferencyjny

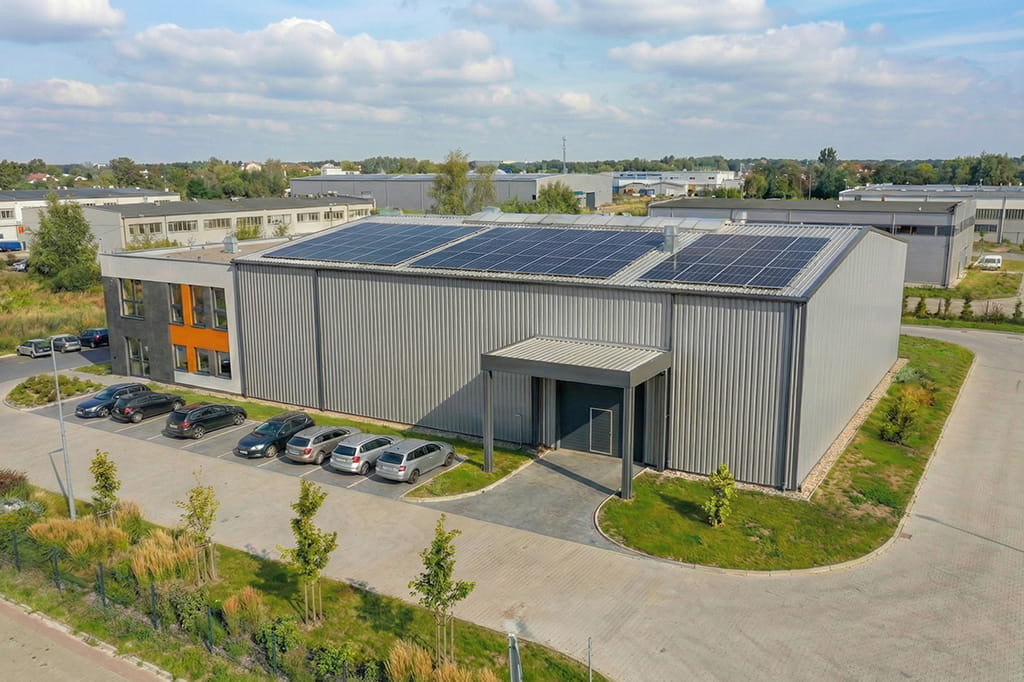

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 11,7 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do c.o i c.w.u oraz częściowo oświetlenia wbudowanego.

 Powierzchnia zabudowy: 733.92 m²
Powierzchnia użytkowa: 867.93 m²
Kubatura: 5740.50 m³
Szerokość działki: 31.10 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 21
Kąt nachylenia dachu: 10°, 1,8 - 2,2 %
Pokój na parterze: Nie
Wysokość budynku: 8,95 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 9,97 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt biura, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, z fotowoltaiką
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, co, went. mechaniczna z rekuperacją, klimatyzacja, technologia kotłowni na pellet, pompa ciepła do c.w.u
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zestawienie podstawowych elementów konstrukcji stalowej
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
