POWIERZCHNIA MIESZKALNA 446.83 m²

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

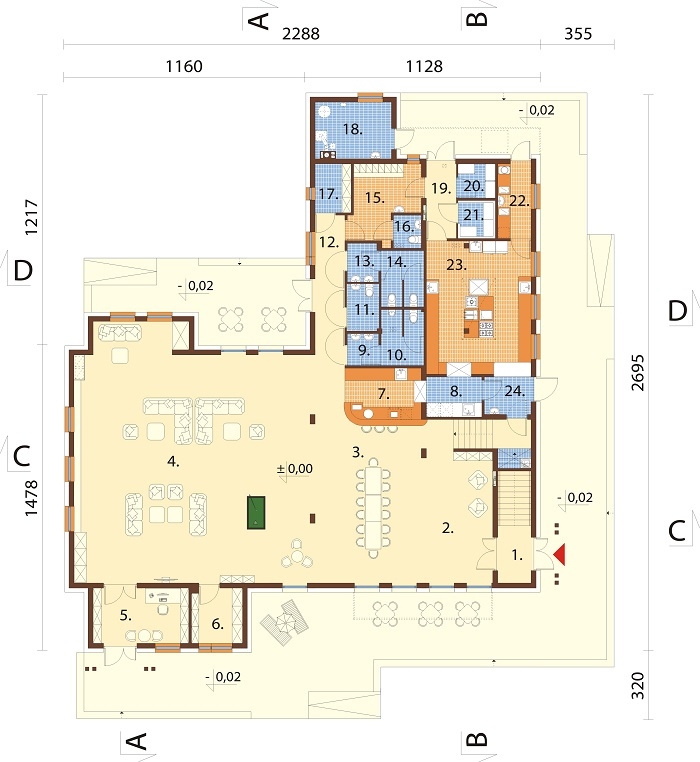

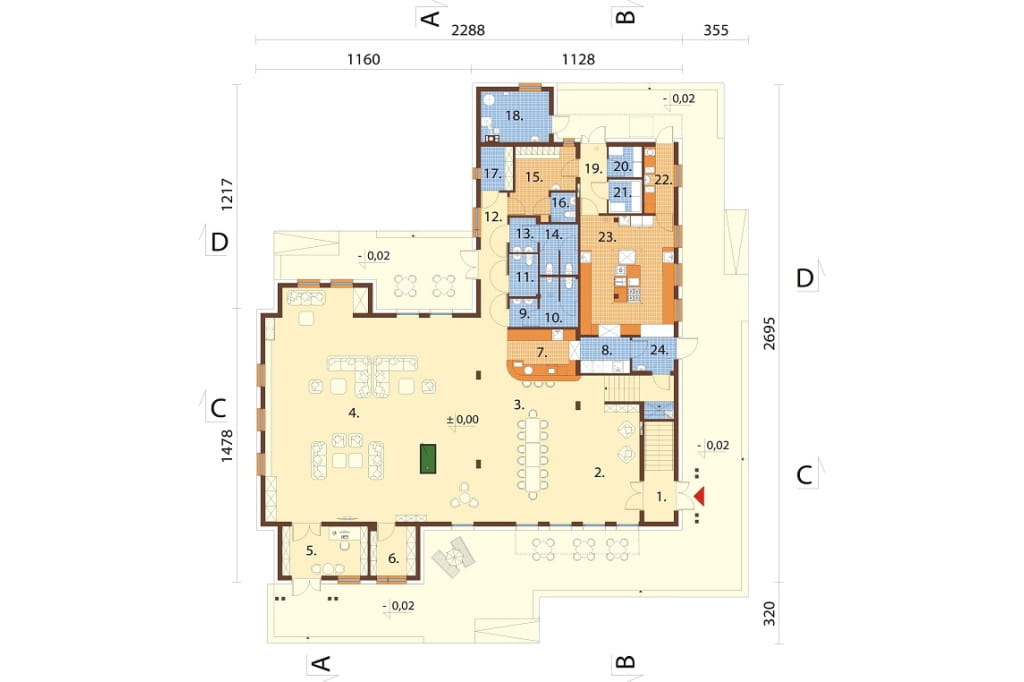

Rzut parteru



Projekt domu DM-6830 - rzut

Parter: 353,50 m2


Część mieszkalna


1. Wiatrołap + kl. schodowa 6,81 m2
2. Holl wejściowy 30,68 m2
3. Jadalnia 41,94 m2
4. Pokój dzienny 130,78 m2
5. Gabinet 11,94 m2
6. Pom. gospodarcze 6,25 m2
7. Kuchnia 13,06 m2
8. Pom. gospodarcze 4,99 m2
9. Przedsionek 2,65 m2
10 WC 5,35 m2
11. WC 3,43 m2
12. Korytarz 10,47 m2


Część gospodarcza


13. Przedsionek 2,65 m2
14. WC 5,40 m2
15. Pom. gospodarcze 10,32 m2
16. Łazienka gospodarcza 2,0 m2
17. Pom. gospodarcze 3,94 m2
18. Kotłownia 9,50 m2
19. Korytarz 4,98 m2
20. Pom. gospodarcze 2,84 m2
21. Pom. gosp. - chłodnia 2,60 m2
22. Pom. gospodarcze 5,55 m2
23. Kuchnia gospodarcza 31,90 m2
24. Pom. gospodarcze 3,93 m2
POWIĘKSZ RZUT

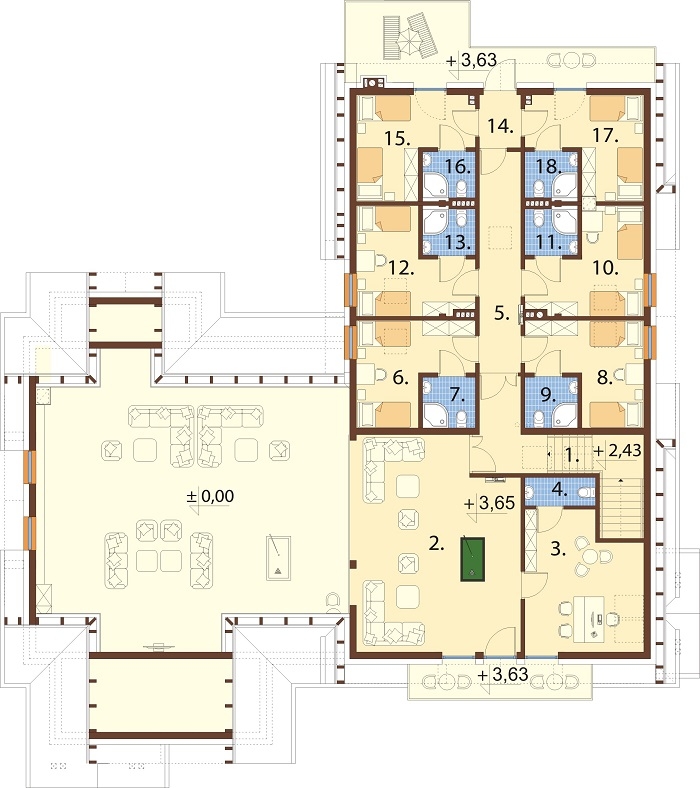

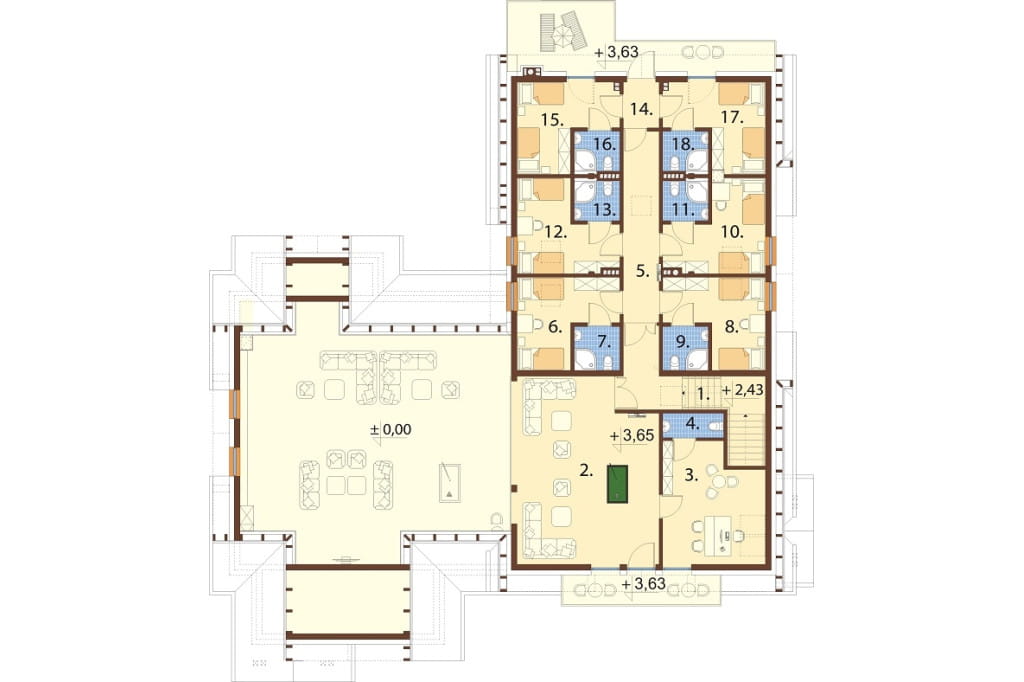

Rzut poddasza



Projekt domu DM-6830 - rzut

Poddasze: 178,94 / 189,93 m2


Część mieszkalna

1. Klatka schodowa 15,10 m2
2. Antresola 43,48 / 44,79 m2
3. Gabinet 17,59 / 19,77 m2
4. WC 2,48 m2
5. Korytarz 11,63 m2
6. Sypialnia 11,22 / 12,32 m2
7. Łazienka 3,34 m2
8. Sypialnia 11,78 / 12,32 m2
9. Łazienka 3,34 m2
10. Sypialnia 12,04 / 12,56 m2
11. Łazienka 3,12 m2
12. Sypialnia 11,58 / 12,66 m2
13. Łazienka 3,12 m2
14. Korytarz 2,74 m2
15. Sypialnia 10,06 / 12,19 m2
16. Łazienka 3,13 m2
17. Sypialnia 10,06 / 12,19 m2
18. Łazienka 3,13 m2
POWIĘKSZ RZUT

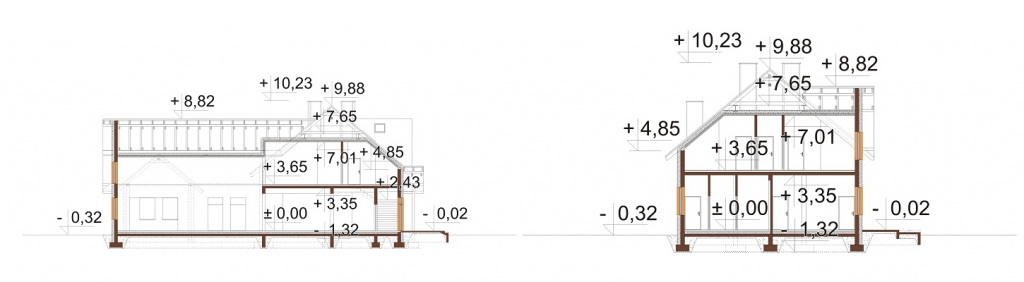

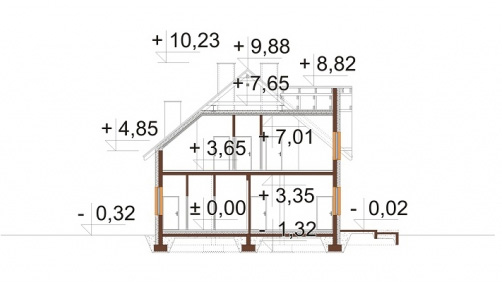

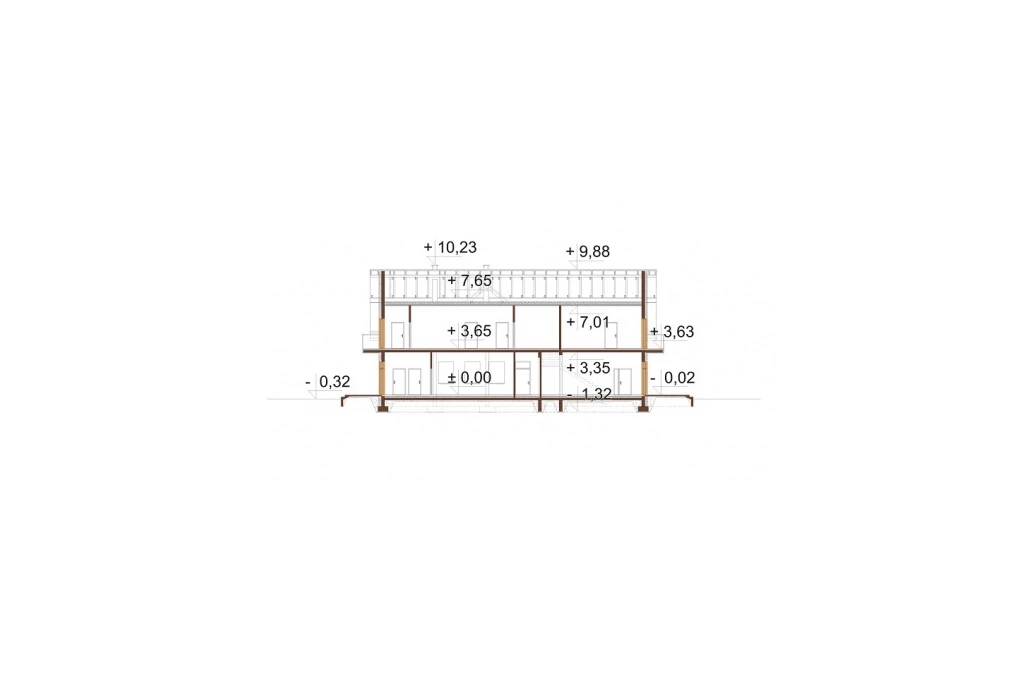

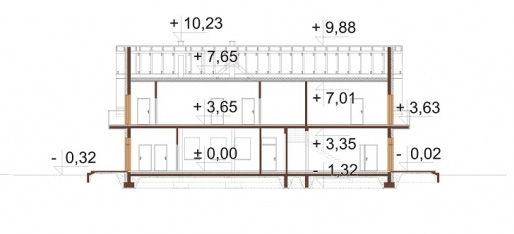

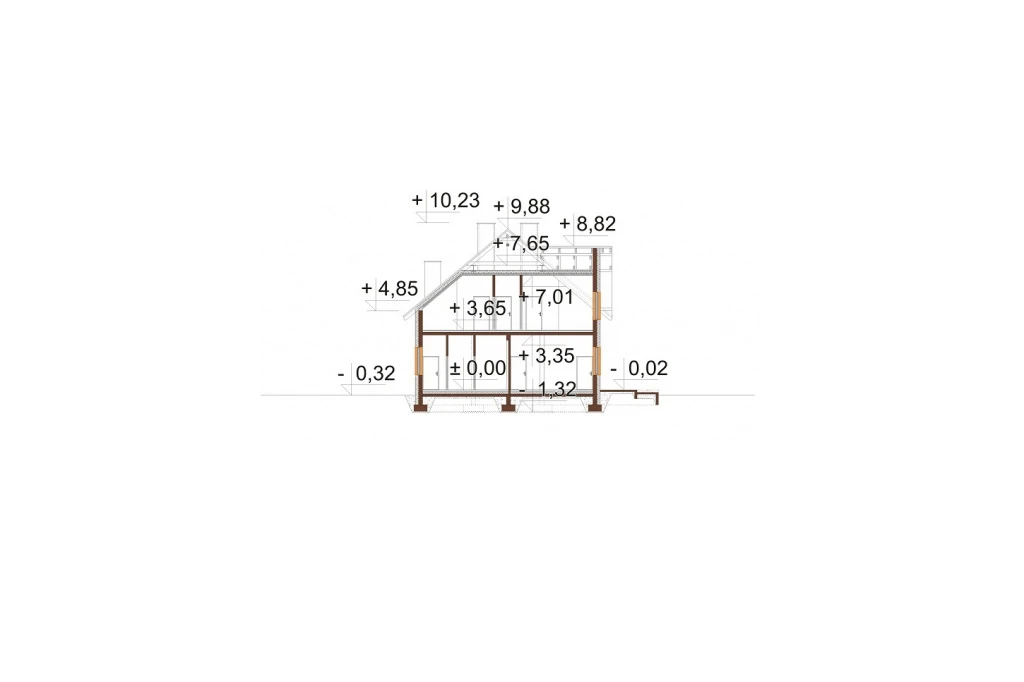

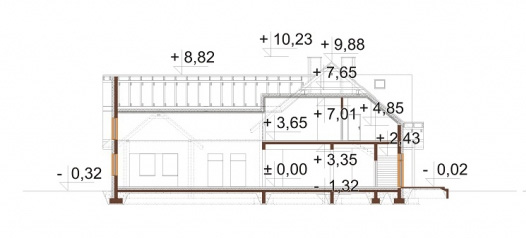

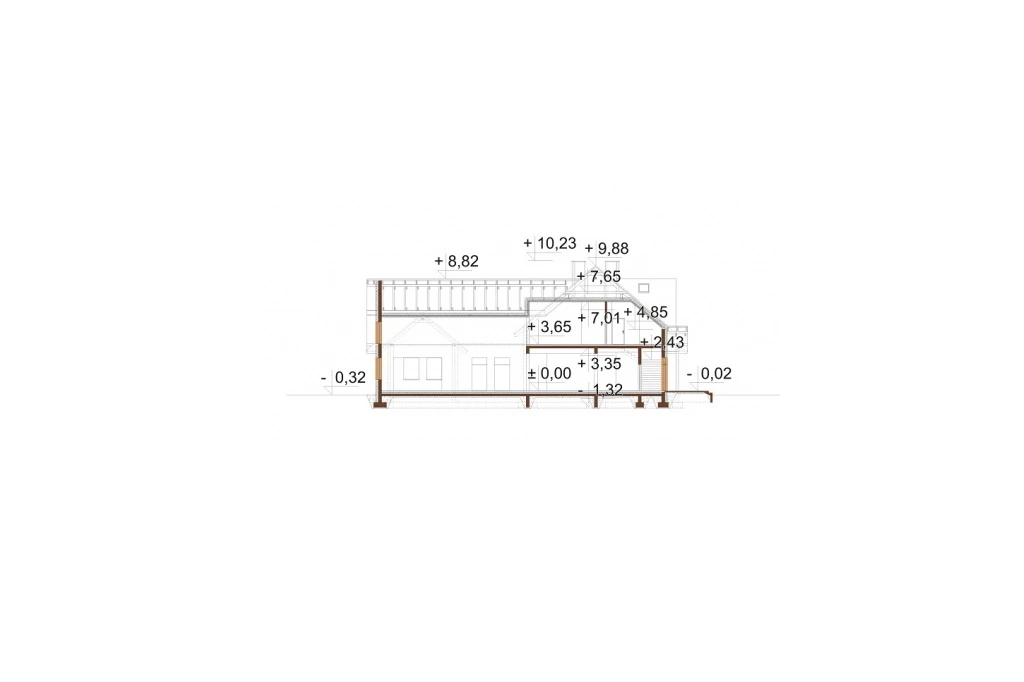

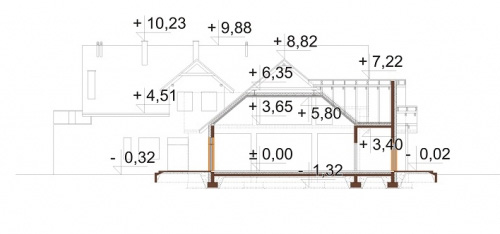

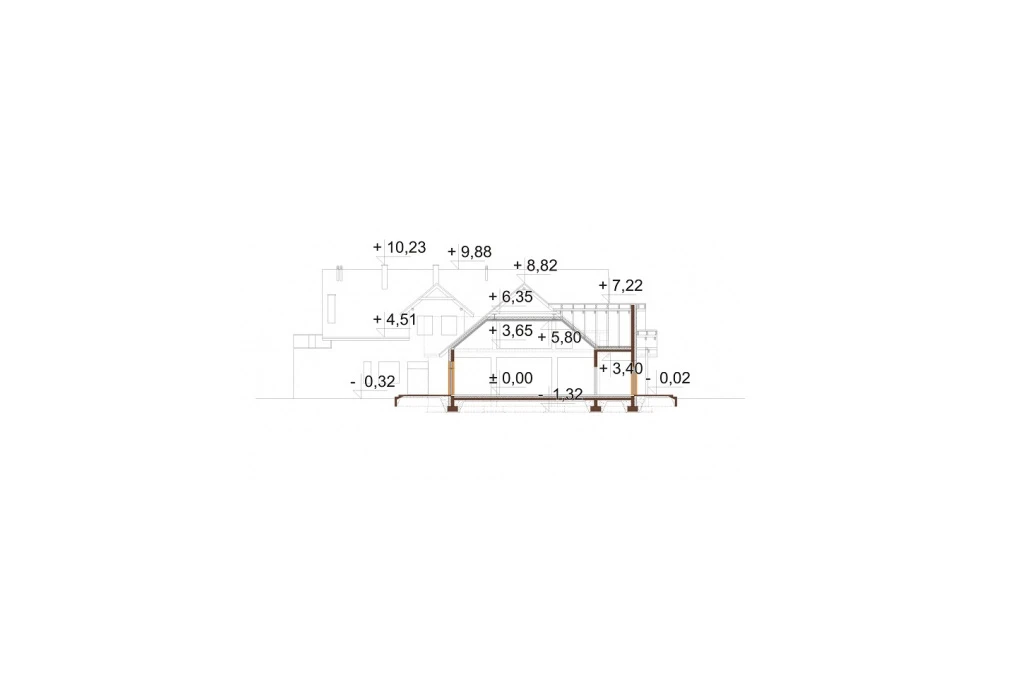

Przekrój



Projekt domu DM-6830 - przekrój Projekt domu DM-6830 - przekrój





POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku mieszkalno-gospodarczego DM-6830
Budynek parterowy z poddaszem użytkowym, bez podpiwniczenia i bez garażu.
Obiekt przystosowany dla osób niepełnosprawnych.
Możliwość adaptacji na budynek usługowy, dom weselny, pensjonat.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 40°
Ogrzewanie: gazowe, pompa ciepła do cwu
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 742,53 m2
Program:
Parter - część mieszkalna: wiatrołap, holl, jadalnia, pokój dzienny gabinet, 2 pom. gospodarcze, kuchnia, przedsionek, 2 WC, korytarz
Parter - część gospodarcza: przedsionek, wc, kotłownia, korytarz, łazienka gospodarcza, kuchnia gospodarcza, 6 pom. gospodarczych
Poddasze: antresola, gabinet, wc, korytarz, 6 łazienek, 6 sypialni


W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 12 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu, zasilania pompy ciepła do cwu oraz częściowo oświetlenia wbudowanego.

 Powierzchnia zabudowy: 421.36 m²
Powierzchnia użytkowa: 532.44 m²
Kubatura: 3065.80 m³
Szerokość działki: 31.93 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 42
Kąt nachylenia dachu: 40°
Ilość pokoi: 8
Pokój na parterze: Tak
Wysokość budynku: 10,20 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 44,83 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, antresola
Typ: gastronomiczne, parterowe z poddaszem mieszkalnym, komercyjne, projekt karczmy, projekt budynku gospodarczego, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, pensjonat, projekt pensjonatu, jednorodzinne, projekt budynku gastronomicznego, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, restauracja, projekt restauracji, projekt domu, najnowsze projekty domów, Projekty domów weselnych, Projekt domu z antresolą, z fotowoltaiką, bardzo duże domy
Technologia: tradycyjna, YTONG

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 5 100 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o, wentylacja mechaniczna, technologia kotłowni gazowej z pompą ciepła)
  • projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
