Projekt

Przedszkole
Kod: LK-82B u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

Projekt ten oferujemy również w wersji z dachem o kącie nachylenia połaci 25° i dachówką ceramiczną zobacz >>

zobacz realizacje naszych projektów

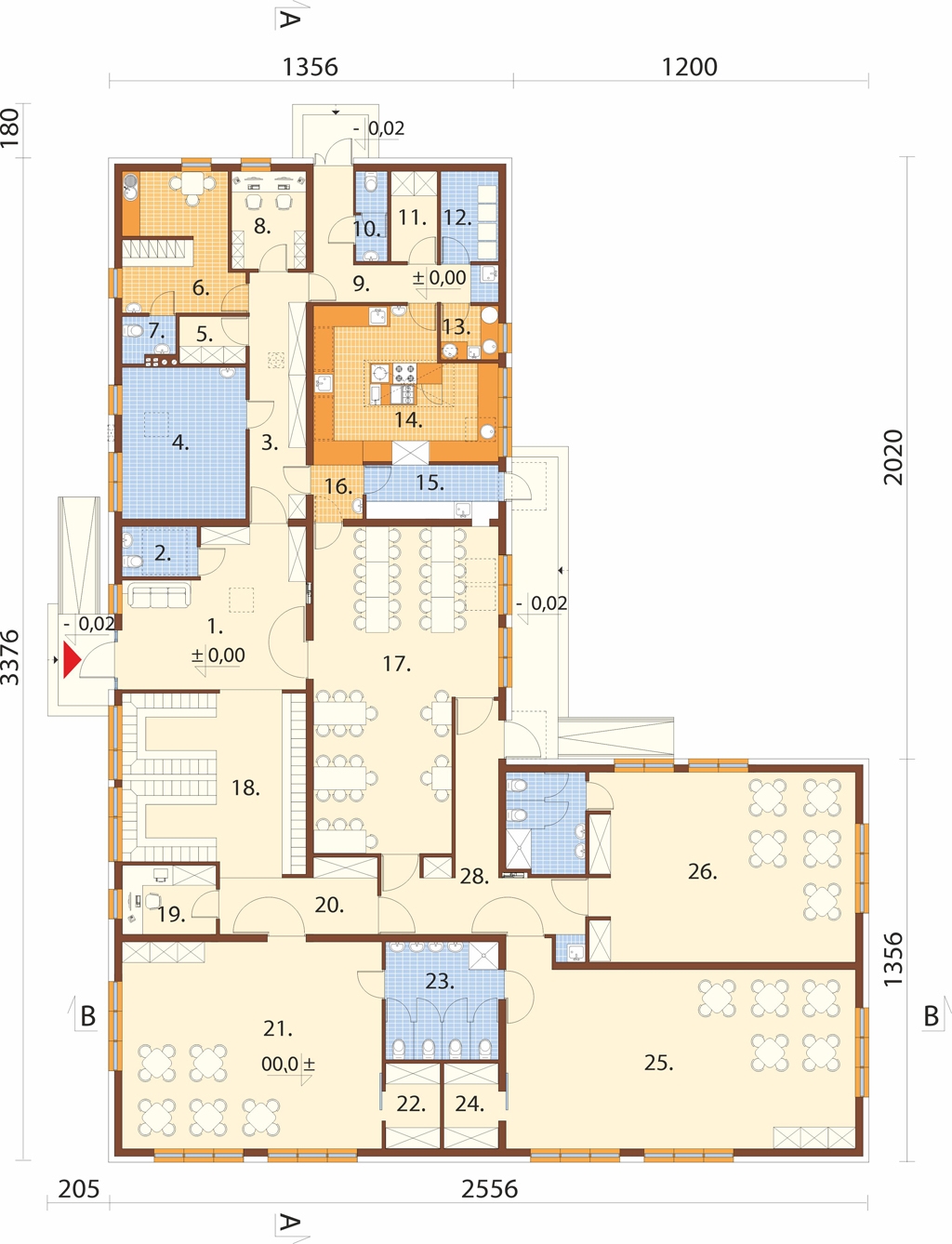

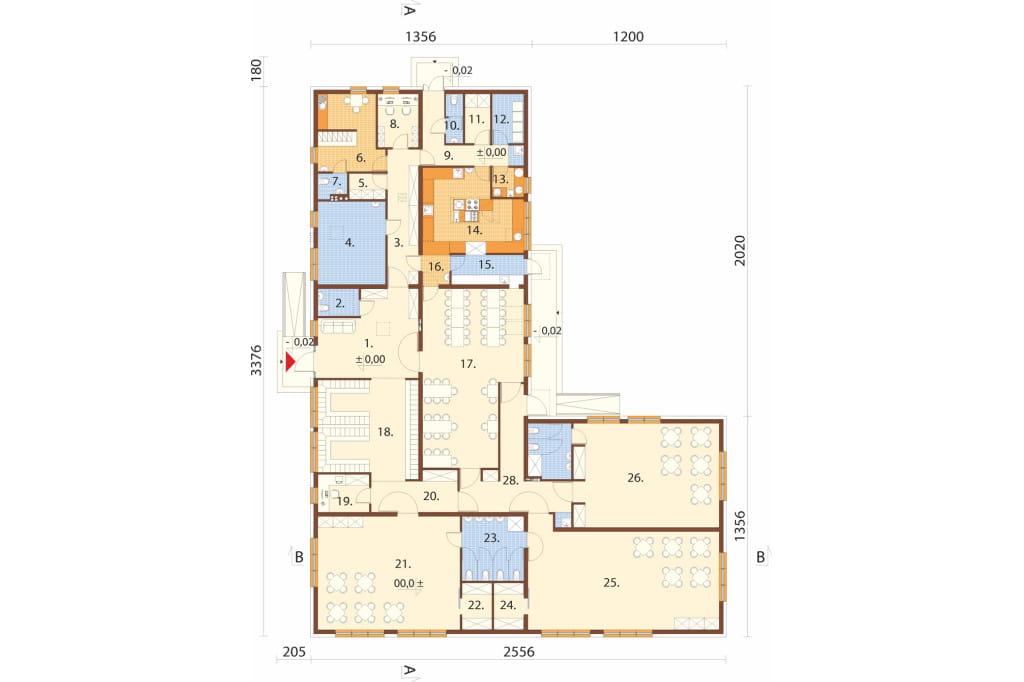

Rzut parteru



Projekt LK-82B u - rzut

Wersja alternatywna

Parter: 525,99 m2

1. Hol wejściowy / poczekalnia 28,70 m2

2. WC  4,09 m2

3. Korytarz  15,33 m2

4. Węzeł cieplny 20,85 m2

5. Pom. gospodarcze 3,40 m2

6. Pom. socjalne 17,04 m2

7. WC  2,40 m2

8. Pokój biurowy  7,97 m2

9. Korytarz  11,59 m2

10. WC  3,05 m2

11. Pom. magazynowe 4,52 m2

12. Pom. na chłodziarki  5,68 m2

13. Przygotowalnia warzyw / jaj  3,36 m2

14. Kuchnia 28,15 m2

15. Zmywalnia naczyń 7,77 m2

16. Rozdzielnia kelnerska 3,08 m2

17. Sala jadalna 59,49 m2

18. Szatnia  35,75 m2

19. Pokój biurowy  7,13 m2

20. Korytarz 11,27 m2

21. Sala nr 1  60,20 m2

22. Magazynek sali nr 1  5,10 m2

23. Łazienka  14,74m2

24. Magazynek sali nr 2  5,10 m2

25. Sala nr 2  71,69 m2

26. Sala nr 3  56,24 m2

27. Łazienka  8,78 m2

28. Korytarz 23,52 m2
POWIĘKSZ RZUT

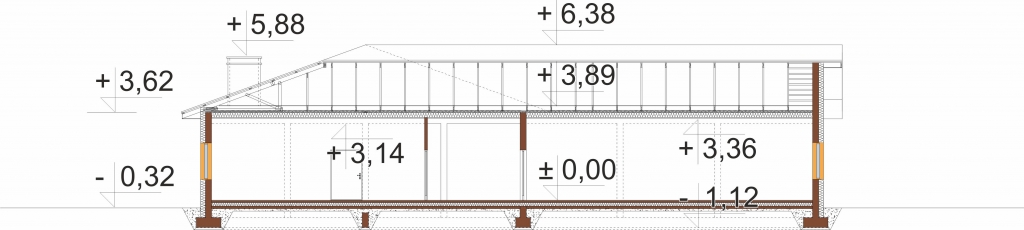

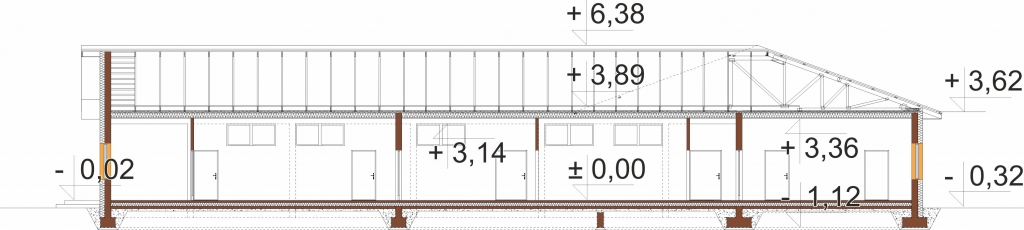

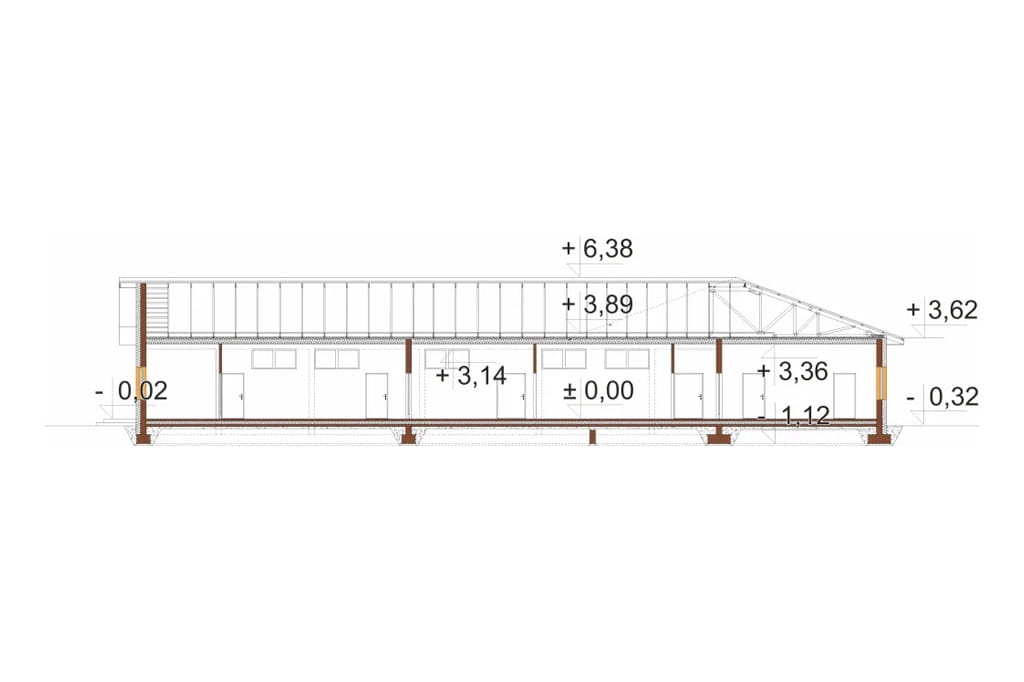

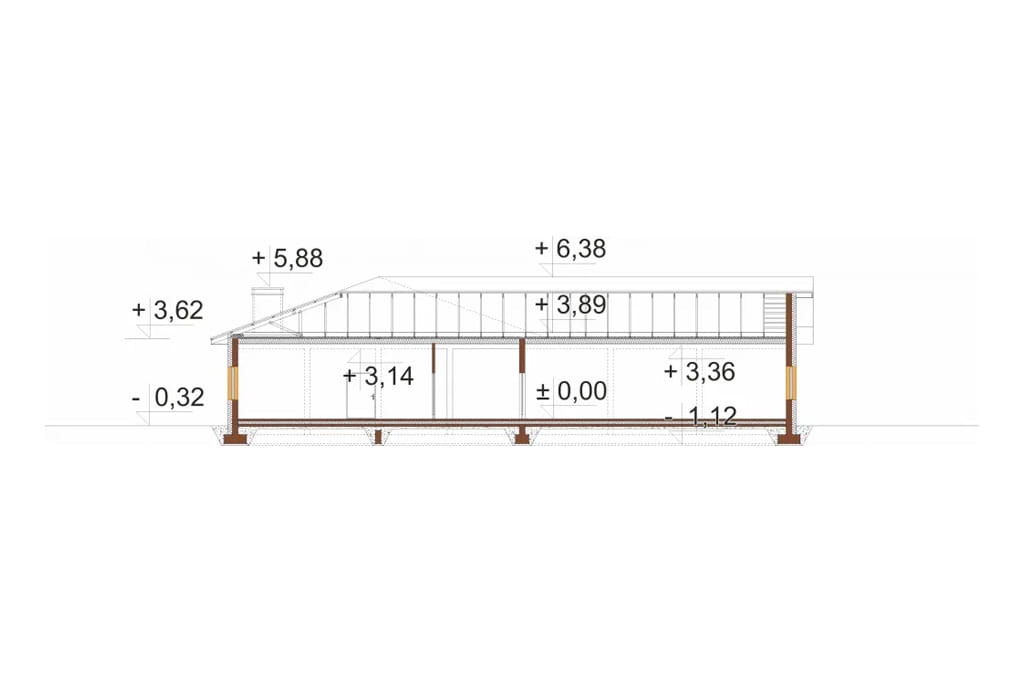

Przekrój



Projekt LK-82B u - przekrój Projekt LK-82B u - przekrój

Wersja alternatywna



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt przedszkola LK-82
Budynek parterowy ze strychem nieużytkowym w przestrzeni którego zlokalizowano urządzenia techniczne, niepodpiwniczony. Zaprojektowany w technologii murowanej z dachem dwuspadowym.
Obiekt przeznaczony dla 60 dzieci.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk cienkowarstwowy
Konstrukcja dachu: refabrykowane dźwigary kratowe produkcji Mitek
Fundament: ławy fundamentowe
Kąt nachylenia dachu: 20°
Ogrzewanie: pompa ciepła absorbcyjno gazowa powietrze woda do co i c.w.u. zasilana gazem ziemnym, urządzenia pomocnicze do co i cwu zasilane energią elektryczną pochodzącą z paneli fotowlotaicznych
Wentylacja: mechaniczna z odzywkiem ciepła oraz grawitacyjna
Pokrycie dachu: blacha dachówkowa
Program: hall wejściowy, WC ogólnodostępne, korytarz, pomieszczenie techniczne ( węzeł ciepła ), pomieszczenie gospodarcze, pokój socjalny + WC, pomieszczenie magazynowe, pomieszczenie na chłodziarki, przygotowalnia warzyw / jaj, kuchnia, jadalnia, szatnia, korytarz oraz sala dydaktyczna nr1 (dla 20 dzieci) z magazynkiem i łazienką, sala dydaktyczna nr2 (dla 20 dzieci) z magazynkiem i łazienką, sala dydaktyczna nr3 (dla 20 dzieci) z magazynkiem w formie szafy i łazienką.

Projekt ten oferujemy również w wersji z dachem o kącie nachylenia połaci 25° i dachówką ceramiczną zobacz >>

 Powierzchnia zabudowy: 620.50 m²
Powierzchnia użytkowa: 414.73 m²
Kubatura: 3191.25 m³
Szerokość działki: 33.56 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 28
Kąt nachylenia dachu: 20
Pokój na parterze: Nie
Wysokość budynku: 6,70 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 39,34 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: komercyjne, projekt budynku usługowego, przedszkole, projekt przedszkola, projekty przedszkoli, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

3 200 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (pompa ciepła absorbcyjno gazowa)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projekt prefabrykowanej więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
