Projekt

Budynek usługowy (stomatologia)
Kod: K-162 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

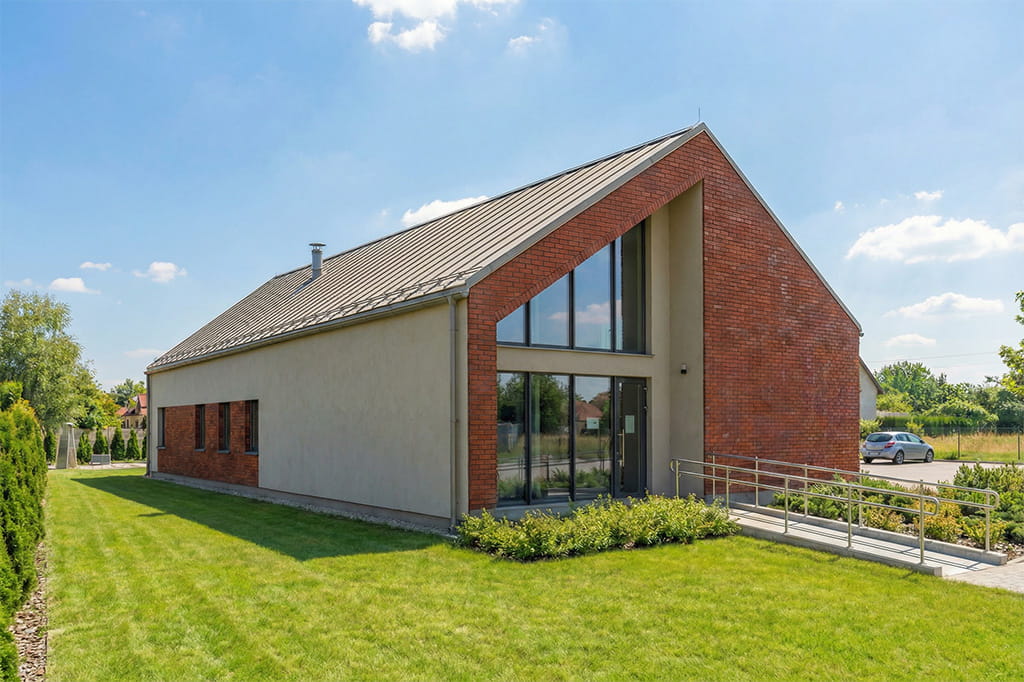

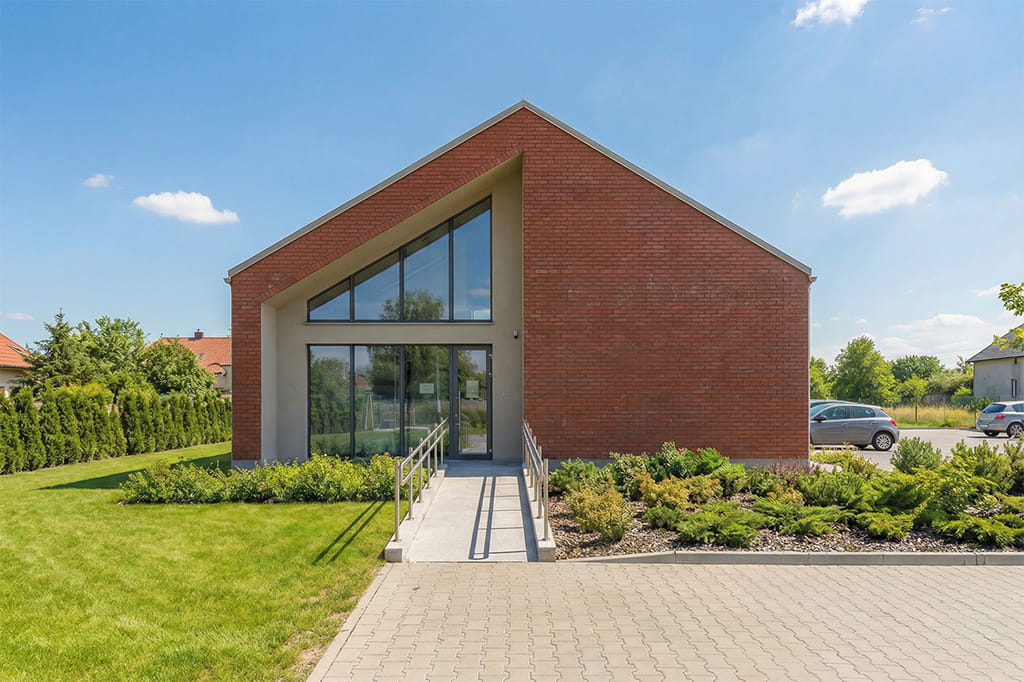

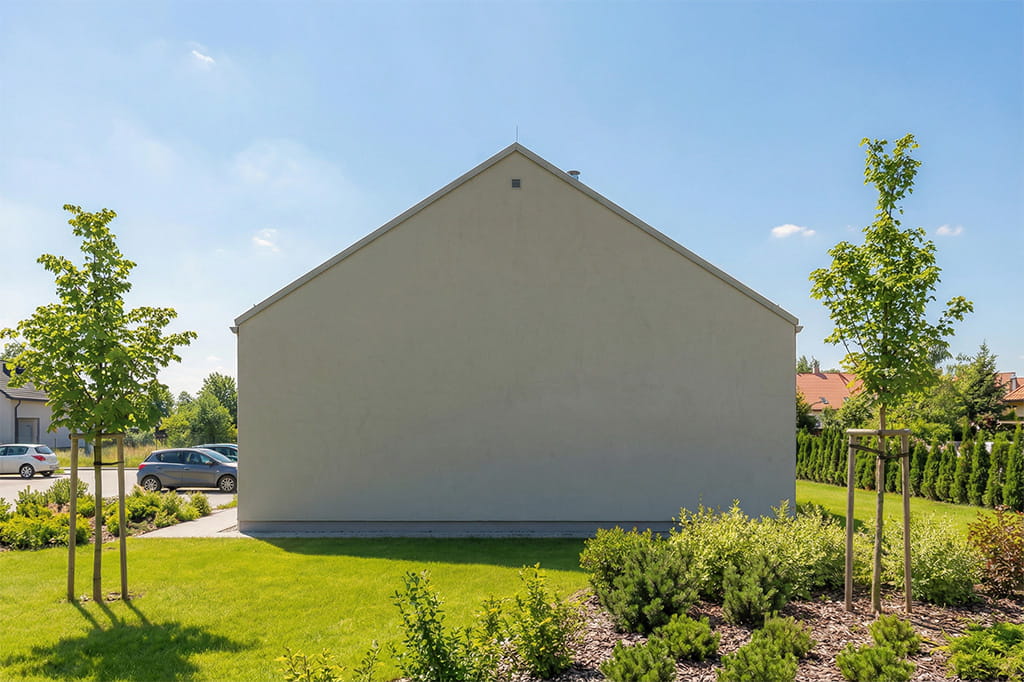

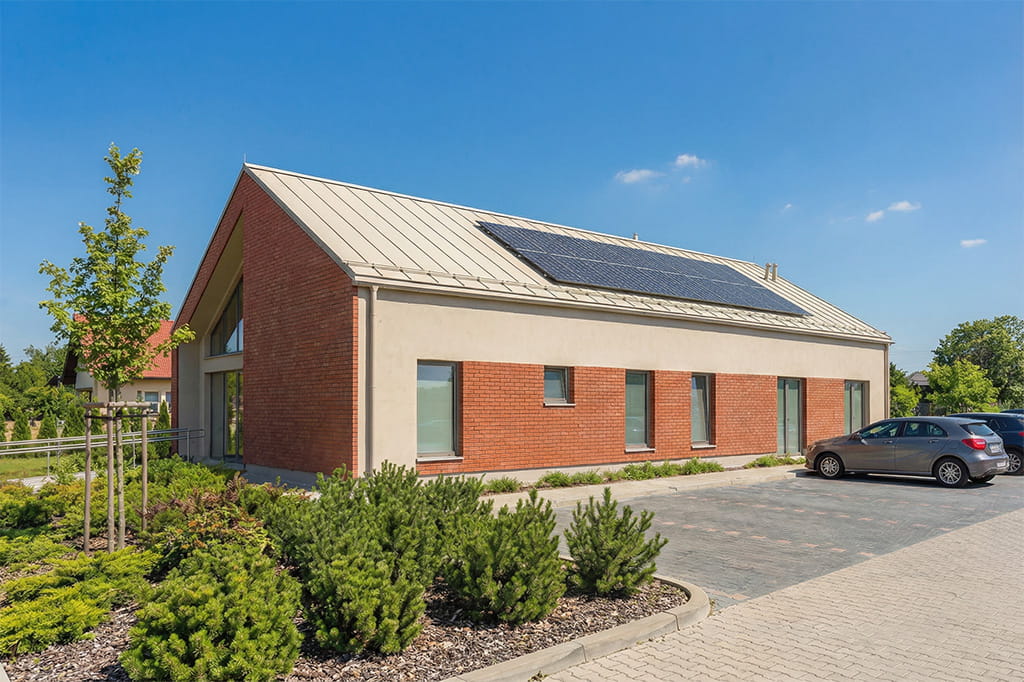

zobacz realizacje naszych projektów

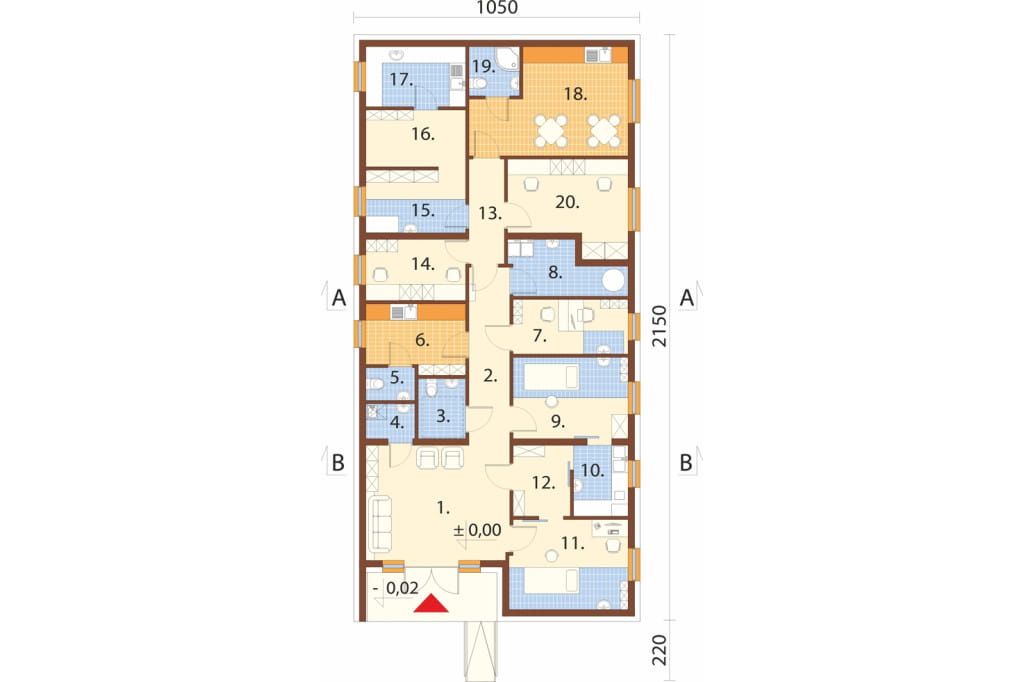

Rzut parteru



Projekt K-162 u - rzut

Parter: 172,23 m2



Gabinety stomatologiczne 99,95 m2
1. Poczekalnia 21,95 m2
2. Komunikacja 9,54 m2
3. WC dla pacjentów 3,71 m2
4. Pom. porzadkowe 2,21 m2
5. WC 2,07 m2
6. Pom. soc. 8,63 m2
7. Pokój do konsultacji 8,25 m2
8. Pom. gosp. 6,86 m2
9. Gabinet 12,36 m2
10. Sterylizatornia 5,06 m2
11. + 12.  Gabinet 19,31 m2



Pracownia protetyczna 72,28 m2
13. Komunikacja 4,84 m2
14. Pom. do prac akrylowych 8,02 m2
15. Gipsownia 8,24 m2
16. Pom. na frezarkę 7,44 m2
17. Pom. do odlewania metalu 7,88 m2
18. Pom. soc. 19,26 m2
19. WC 3,24 m2
20. Pom. do prac ceramicznych 13,36 m2

POWIĘKSZ RZUT

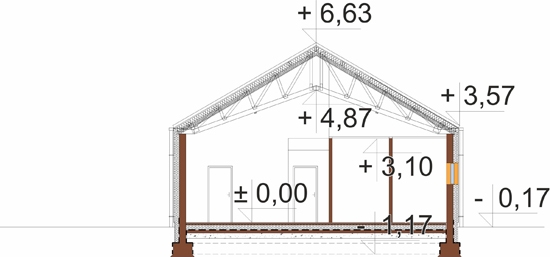

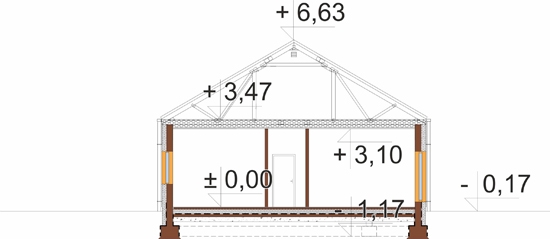

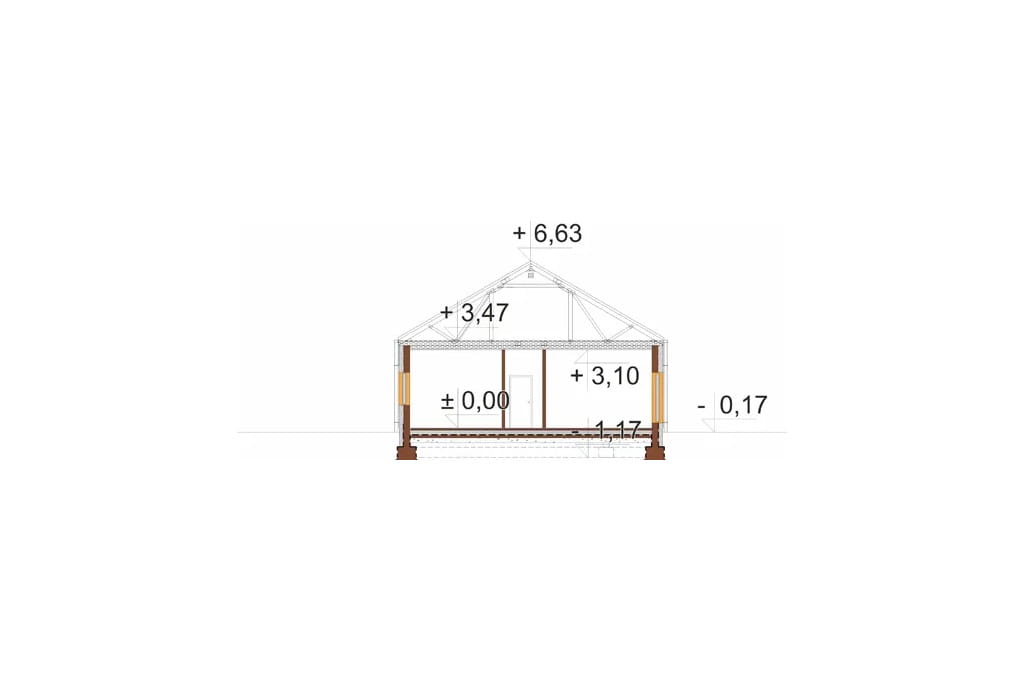

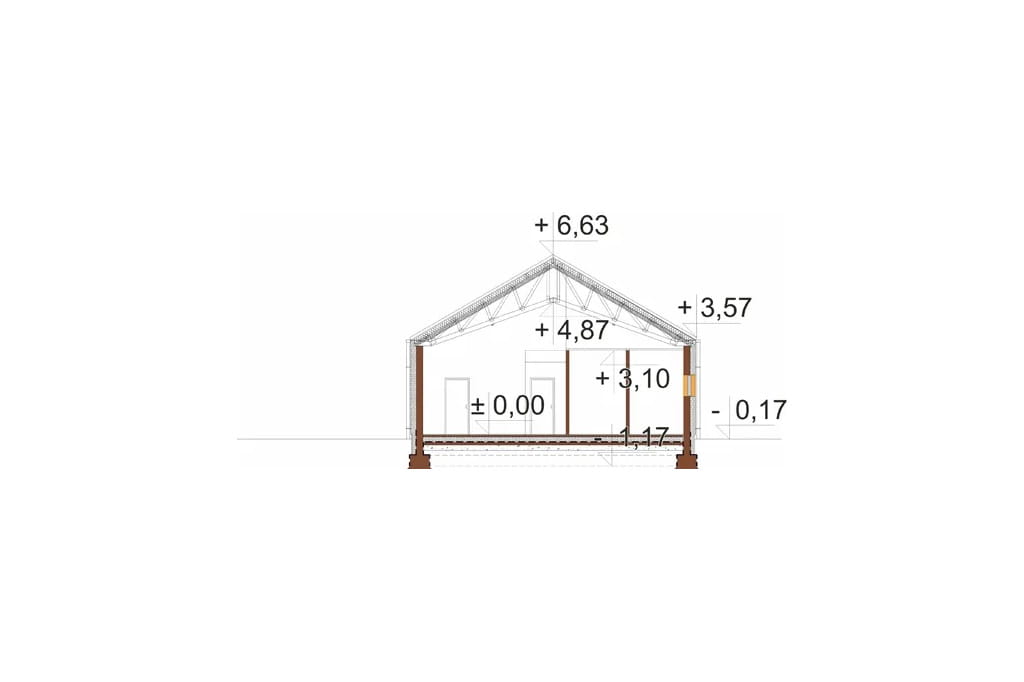

Przekrój



Projekt K-162 u - przekrój Projekt K-162 u - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowego K-162
Obiekt pełniący funkcję usługową, w którym przewiduje się działalność medyczną - gabinety stomatologiczne oraz pracownia protetyczna.
Budynek parterowy ze strychem nieużytkowym na części budynku, bez podpiwniczenia i bez garażu,


Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm, tynk zewnętrzny
Strop nad parterem: brak, dolny pas wiązara prefabrykowanego stanowi konstrukcję dachu a zarazem przegrodę oddzielającą parter budynku od strychu nieużytkowego
Fundament: ławy fundamentowe
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła do cwu
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: blachodachówka
Program:
Gabinety stomatologiczne: gabinety stomatologiczne, sterylizatornia, poczekalnia dla klientów, komunikacja, WC, pom. porządkowe, pom. socjalne z wc, pokój do konsultacji, pom. gospodarcze.
Pracownia protetyczna: komunikacja, pom do prac akrylowych, gipsownia, pom. na frezarkę, pom. do odlewania metalu,  pom. socjalne z wc,  pom. do prac ceramicznych.

 Powierzchnia zabudowy: 225.75 m²
Powierzchnia użytkowa: 172.23 m²
Kubatura: 1193.03 m³
Szerokość działki: 18.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 20
Kąt nachylenia dachu: 30
Pokój na parterze: Nie
Wysokość budynku: 6,80 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0,00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: komercyjne, projekt budynku usługowego, z fotowoltaiką, gabinet stomatologiczny
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Katarzyna Sieduszewska
CENA 3 EGZ. PROJEKTU

4 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (pompa ciepła)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • przedmiar + zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
