Budynek ZOL z przychodnią rehabilitacyjną i apteką
Kod: K-157 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 10 000 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

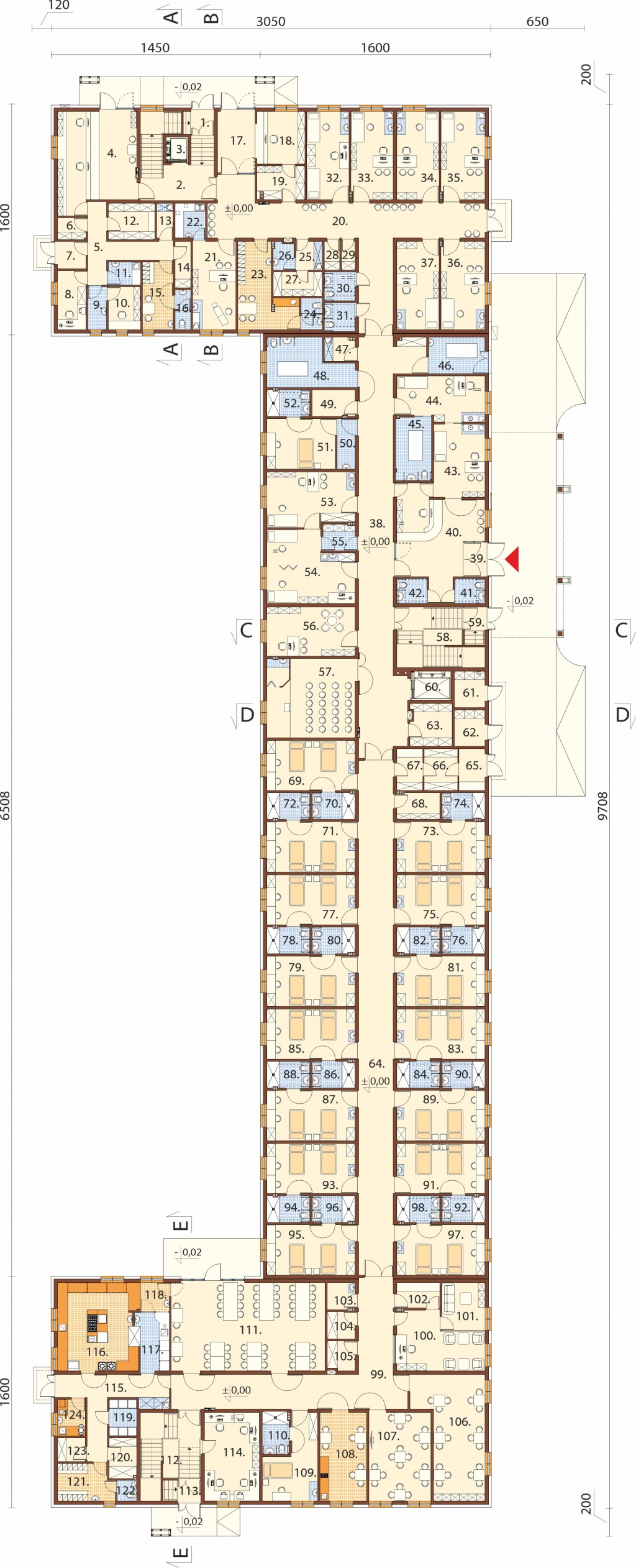

Rzut parteru



Projekt K-157 u - rzut

Parter: 1674,99 m2

1. Wiatrołap 3,26 m2
2. Klatka schodowa 15,51 m2
3. Szyb windy 2,70 m2



Apteka 102,87 m2
4. Sala sprzedaży 35,36 m2
5. Korytarz 13,05 m2
6. Magazyn leków 2,85 m2
7. Komora przyjęć 3,60 m2
8. Pomieszczenie administracyjne 7,87 m2
9. Śluza 3,70 m2
10. Receptura 6,48 m2
11. Zmywalnia 3,44 m2
12. Magazyn leków 7,91 m2
13. Pomieszczenie porządkowe 2,61 m2
14. Archiwum 3,37 m2
15. Szatnia personelu apteki 9,76 m2
16. WC 2,87 m2



Przychodnia 270,60 m2
17. Wiatrołap 10,76 m2
18. Rejestracja 11,85 m2
19. Archiwum rejestracji 7,35 m2
20. Korytarz / poczekalnia 66,04 m2
21. Gabinet dentystyczny 17,96 m2
22. Sterylizatomia 4,90 m2
23. Szatnia personelu przychodni 17,90 m2
24. WC 3,08 m2
25. Przedsionek 3,52 m2
26. Pom. na odpadki med. 2,54 m2
27. Pomieszczenie gospodarcze 5,58 m2
28. Schowek na bieliznę czystą 2,00 m2
29. Schowek na bieliznę brudną 1,77 m2
30. WC męskie 4,12 m2
31. WC damskie 4,12 m2
32. Gabinet zabiegowy 17,63 m2
33. Gabinet lekarski 17,59 m2
34. Gabinet lekarski 17,63 m2
35. Gabinet lekarski 18,30 m2
36. Gabinet lekarskl 18,33 m2
37. Gabinet lekarski 17,63 m2



Zakład opieki leczniczej 1280,05 m2
38. Korytarz 79,08 m2
39. Wlatrołap 3,25 m2
40. Hol wejśc. / poczek. / recepcja 34,29 m2
41. WC męskie 3,48 m2
42. WC damskie 3,48 m2
43. Pokój przyjęć na oddział 17,67 m2
44. Pokój przyjęć na oddział 17,87 m2
45. Łazienka 10,70 m2
46. Promorte 9,70 m2
47. Pomieszczenie gospodarcze 3,35 m2
48. Łazienka 16,96 m2
49. Wózkownia 5,29 m2
50. Śluza umywalkowo - fartuch. 4,18 m2
51. Izolatka 16,29 m2
52. Łazienka 5,29 m2
53. Gabinet lekarski 22,33 m2
54. Gabinet zabiegowy 27,06 m2
55. Pom. na odpadki med. 3,91 m2
56. Gabinet terapeutyczny 20,49 m2
57. Kaplica 32,92 m2
58. Klatka schodowa 14,58 m2
59. Wiatrołap 3,62 m2
60. Szyb windy 5,49 m2
61. Pom. techn. elektryczne 5,19 m2
62. Pom. techn. sanitame 5,17 m2
63. Pomieszczenie gospodarcze 8,18 m2
64. Korytarz 84,00 m2
65. Pomieszczenie przyjęcia leków 5,05 m2
66. Magazyn leków 6,56 m2
67. Pom. wydawania leków 5,05 m2
68. Pomieszczenie gospodarcze 5,27 m2
69. Pokój 2 osobowy 20,85 m2
70. Łazienka 5,29 m2
71. Pokój 2 osobowy 21,03 m2
72. Łazienka 5,29 m2
73. Pokój 2 osobowy 21,03 m2
74. Łazienka 5,27 m2
75. Pokój 2 osobowy 20,85 m2
76. Łazienka 5,29 m2
77. Pokój 2 osobowy 20,85 m2
78. Łazienka 5,29 m2
79. Pokój 2 osobowy 21,03 m2
80. Łazienka 5,27 m2
81. Pokój 2 osobowy 21,03 m2
82. Łazienka 5,27 m2
83. Pokój 2 osobowy 20,85 m2
84. Łazienka 5,27 m2
85. Pokój 2 osobowy 20,85 m2
86. Łazienka 5,27 m2
87. Pokój 2 osobowy 21,03 m2
88. Łazienka 5,29 m2
89. Pokój 2 osobowy 21,03 m2
90. Łazienka 5,29 m2
91. Pokój 2 osobowy 20,85 m2
92. Łazienka 5,29 m2
93. Pokój 2 osobowy 20,85 m2
94. Łazienka 5,29 m2
95. Pokój 2 osobowy 21,09 m2
96. Łazienka 5,27 m2
97. Pokój 2 osobowy 21,09 m2
98. Łazienka 5,27 m2
99. Korytarz 54,42 m2
100. Pokój pers. pielęgniarskiego 20,72 m2
101. Pokój przygotowawczy 9,75 m2
102. Punkt przygotowania lekarstw 5,83 m2
103. Brudownik 3,44 m2
104. Schowek na bieliznę czystą 3,54 m2
105. Schowek na bieliznę brudną 3,75 m2
106. Pokój dzienny 34,64 m2
107. Świetlica 25,90 m2
108. Kuchnia pomocnicza 19,45 m2
109. Pokój 1 osobowy 17,07 m2
110. Łazienka 5,26 m2
111. Sala jadalna 64,56 m2
112. Klatka schodowa 14,58 m2
113. Wiatrołap 3,62 m2
114. Pokój biurowy 19,71 m2

115. Korytarz 19,73 m2
116. Kuchnia 33,18 m2
117. Zmywalnia naczyń 8,28 m2
118. Rozdzielnia kelnerska 4,30 m2
119. Pomieszczenie chłodziarek 4,74 m2
120. Magazyn 5,19 m2
121. Szatnia personelu kuchni 9,50 m2
122. WC 1,84 m2
123. Magazyn 3,04 m2
124. Przygotowalnia warzyw / jaj 4,74 m2


POWIĘKSZ RZUT

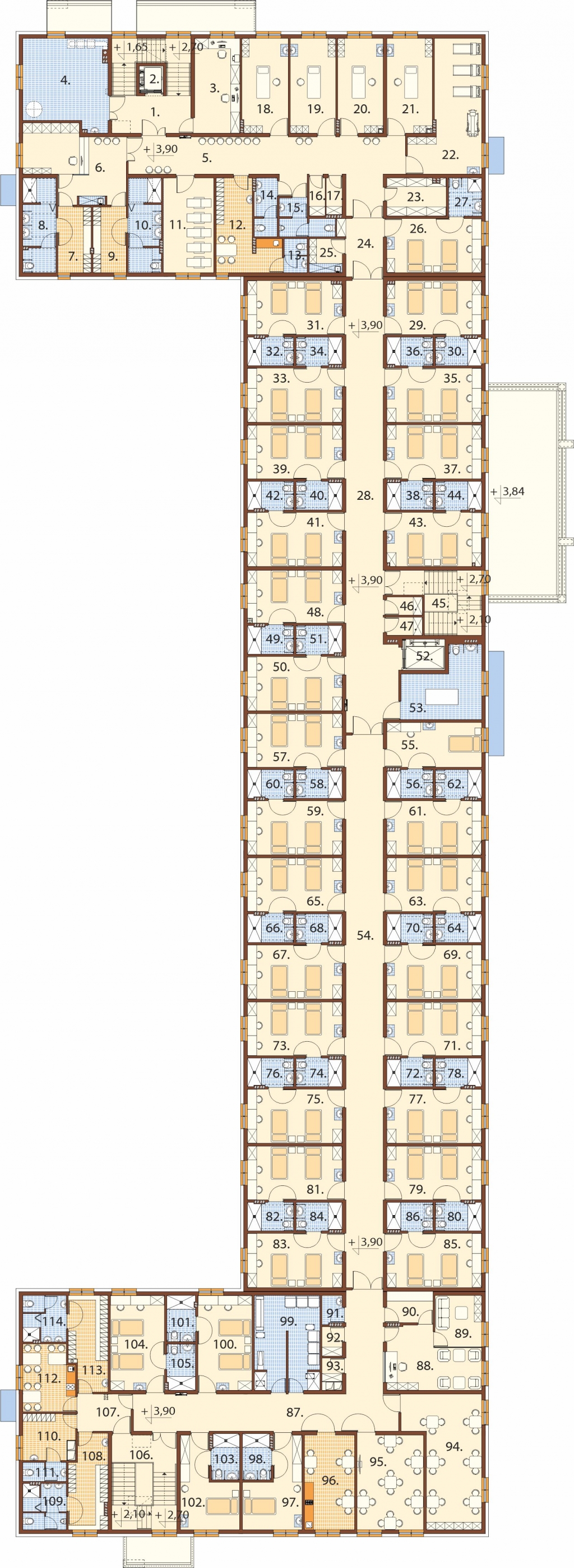

Rzut I piętra



Projekt K-157 u - rzut

Piętro: 1678,99 m2

1. Klatka schodowa 26,58 m2
2. Szyb windy
3. Pokój administracyjno - biurowy 17,57 m2
4. Kotłownia 29,65 m2



Rehabilitacja 287,57 m2
5. Korytarz 51,17 m2
6. Przedsionek / rejestracja 27,50 m2
7. Szatnia pacjentów reh. męska 8,85 m2
8. WC + prysznic 12,38 m2
9. Szatnia pacjentów reh. damska 8,85 m2
10. WC + prysznic 12,33 m2
11. Grota solna 19,57 m2
12. Szatnia personelu reh. 17,85 m2
13. WC 3,07 m2
14. WC damskie 5,25 m2
15. WC męskie 6,26 m2
16. Schowek na bieliznę czystą 2,43 m2
17. Schowek na bieliznę brudną 2,32 m2
18. Gabinet reh. / wypoczynkowy 17,88 m2
19. Gabinet rehabilitacyjny 17,63 m2
20. Gabinet rehabilitacyjny 17,42 m2
21. Gabinet rehabilitacyjny 17,51 m2
22. Gabinet rehabilitacyjny 30,29 m2
23. Mag. sprzętu rehabilitacyjnego 9,01 m2



Zakład opieki leczniczej 1317,62 m2
24. Przedsionek 9,46 m2
25. Pomieszczenie porządkowe 4,53 m2
26. Pokój 2 osobowy 21,03 m2
27. Łazienka 5,10 m2
28. Korytarz 73,57 m2
29. Pokój 2 osobowy 20,90 m2
30. Łazienka 5,23 m2
31. Pokój 2 osobowy 20,85 m2
32. Łazienka 5,25 m2
33. Pokój 2 osobowy 21,03 m2
34. Łazienka 5,24 m2
35. Pokój 2 osobowy 21,03 m2
36. Łazienka 5,27 m2
37. Pokój 2 osobowy 21,03 m2
38. Łazienka 5,24 m2
39. Pokój 2 osobowy 20,85 m2
40. Łazienka 5,24 m2
41. Pokój 2 osobowy 21,03 m2
42. Łazienka 5,25 m2
43. Pokój 2 osobowy 20,98 m2
44. Łazienka 5,29 m2
45. Klatka schodowa 16,71 m2
46. Schowek na bleliznę czystą 2,57 m2
47. Schowek na bleliznę brudną 2,57 m2
48. Pokój 2 osobowy 20,38 m2
49. Łazienka 5,25 m2
50. Pokój 2 osobowy 21,03 m2
51. Łazienka 5,27 m2
52. Szyb windy
53. Łazienka 19,04 m2
54. Korytarz 84,00 m2
55. Pokój 1 osobowy 17,32 m2
56. Łazienka 5,24 m2
57. Pokój 2 osobowy 20,85 m2
58. Łazienka 5,25 m2
59. Pokój 2 osobowy 21,03 m2
60. Łazienka 5,25 m2
61. Pokój 2 osobowy 21,03 m2
62. Łazienka 5,23 m2
63. Pokój 2 osobowy 20,85 m2
64. Łazienka 5,25 m2
65. Pokój 2 osobowy 20,85 m2
66. Łazienka 5,25 m2
67. Pokój 2 osobowy 21,03 m2
68. Łazienka 5,24 m2
69. Pokój 2 osobowy 21,03 m2
70. Łazienka 5,24 m2
71. Pokój 2 osobowy 20,85 m2
72. Łazienka 5,24 m2
73. Pokój 2 osobowy 20,85 m2
74. Łazienka 5,24 m2
75. Pokój 2 osobowy 21,03 m2
76. Łazienka 5,25 m2
77. Pokój 2 osobowy 21,03 m2
78. Łazienka 5,25 m2
79. Pokój 2 osobowy 20,85 m2
80. Łazienka 5,25 m2
81. Pokój 2 osobowy 20,85 m2
82. Łazienka 5,25 m2
83. Pokój 2 osobowy 21,09 m2
84. Łazienka 5,24 m2
85. Pokój 2 osobowy 21,09 m2
86. Łazienka 5,24 m2
87. Korytarz 56,14 m2
88. Pokój pers. pielęgniarskiego 20,67 m2
89. Pokój przygotowawczy 9,75 m2
90. Punkt przygotowania lekarstw 5,83 m2
91. Brudownik 2,24 m2
92. Wózkownia 2,38 m2
93. Pomieszczenie gospodarcze 1,88 m2
94. Pokój dzienny 34,64 m2
95. Świetlica 25,90 m2
96. Kuchnia pomocnicza 19,45 m2
97. Pokój 1 osobowy 17,07 m2
98. Łazienka 5,23 m2
99. Pralnia 24,61 m2
100. Pokój 2 osobowy 21,03 m2
101. Łazienka 5,29 m2
102. Pokój 1 osobowy 16,98 m2
103. Łazienka 5,14 m2
104. Pokój 2 osobowy 21,04 m2
105. Łazienka 5,27 m2
106. Klatka schodowa 22,31 m2



Zaplecze dla personelu ZOL
107. Korytarz 8,07 m2
108. Szatnia pers. med. męska 14,32 m2
109. WC + natrysk 7,75 m2
110. Szatnia pers. pomocniczego 9,59 m2
111. WC 3,25 m2
112. Pokój śniadań 13,81 m2
113. Szatnia pers. med. damska 14,40 m2
114. WC + natrysk 7,82 m2
POWIĘKSZ RZUT

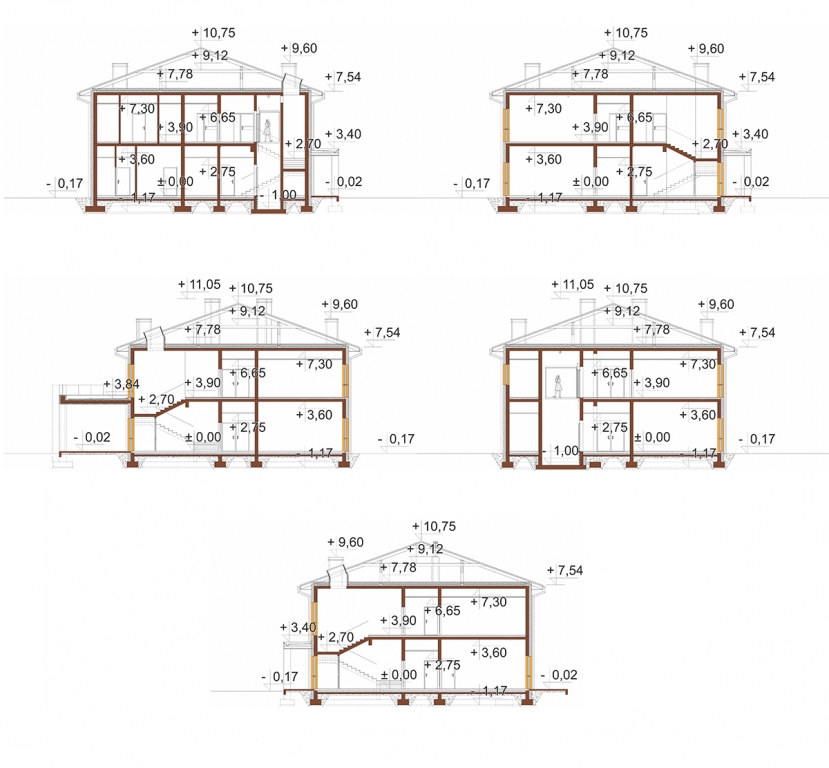

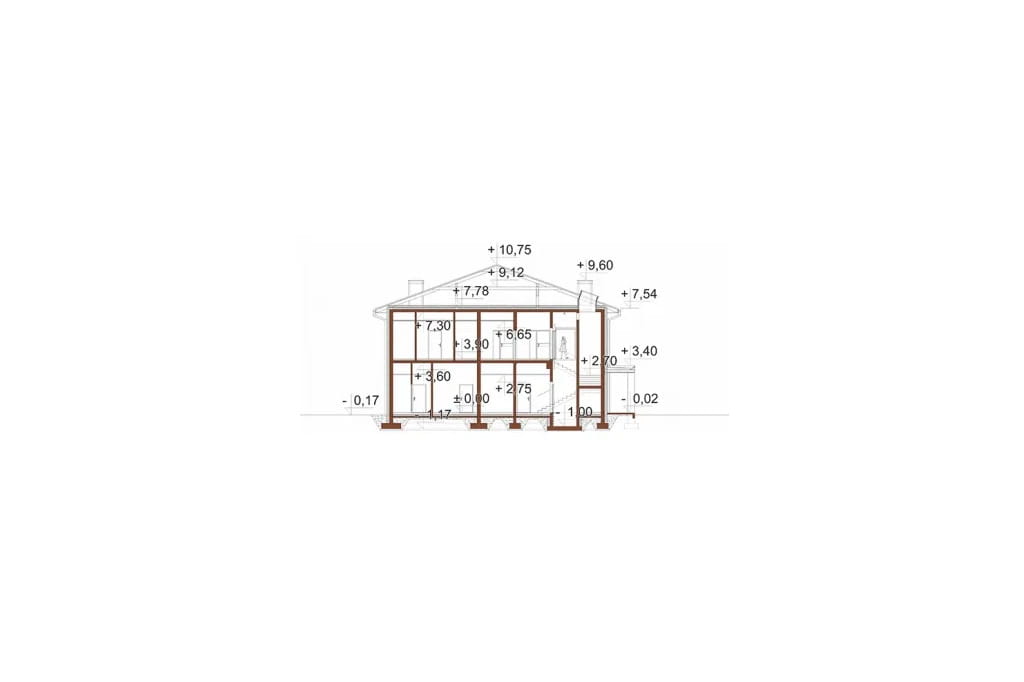

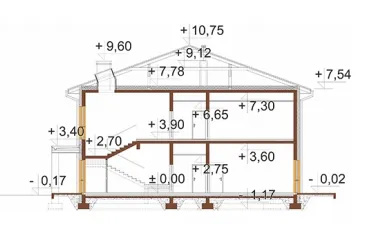

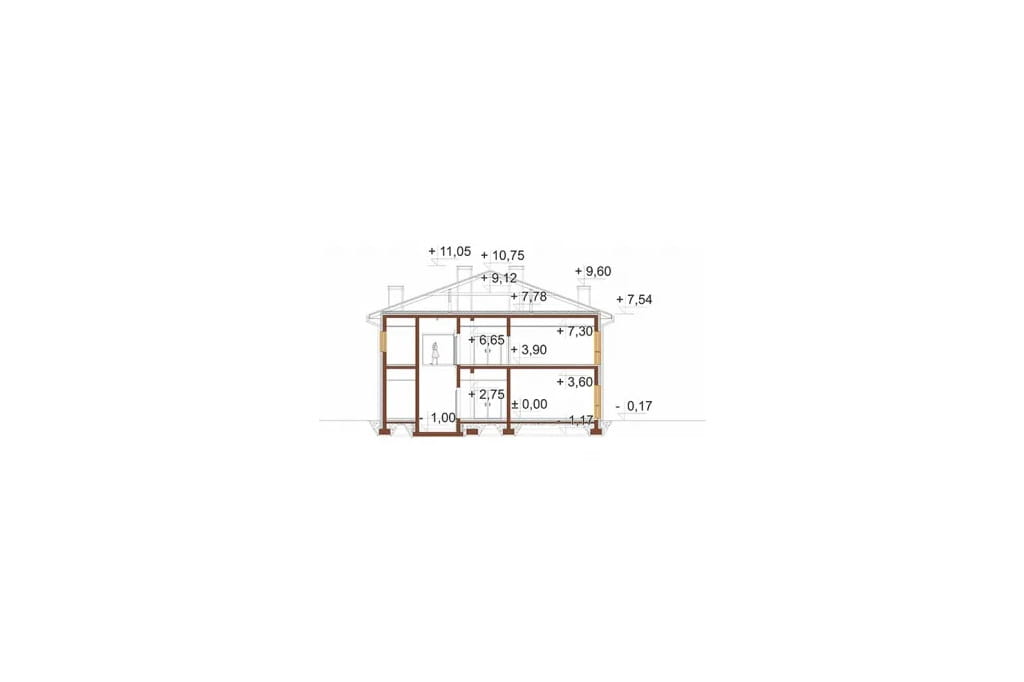

Przekrój



Projekt K-157 u - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku ZOL z przychodnią rehabilitacyjną i apteką K-157
Obiekt pełniący funkcję usługową (budynek ZOL wraz z przychodnią, rehabilitacją oraz apteką). W obiekcie projektuje się prywatną działalność leczniczą. Zakłada się, że pacjenci zlokalizowani w zakładzie opieki leczniczej będą mogli korzystać z części rehabilitacyjnej w sąsiedniej strefie obiektu. Obiekt podzielono na następujące strefy: apteka z zapleczem, przychodnia lekarska (dostępna również dla pacjentów z zewnętrz), przychodnia rehabilitacyjna (dostępna również dla pacjentów z zewnątrz), zakład opieki leczniczej. Budynek piętrowy bez garażu i podpiwniczenia.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 20°
Ogrzewanie: gazowe (pompa ciepła powietrze woda do c.w.u.)
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: blacha dachowa łączona na rąbek stojący
Program:

Parter: Wiatrołap, klatka schodowa, szyb windy. Apteka: sala sprzedaży, korytarz, magazyn leków, komora przyjęć, pomieszczenie administracyjne, śluza, receptura, zmywalnia, magazyn leków, pomieszczenie porządkowe, archiwum oraz szatnia personelu wraz + WC. Przychodnia lekarska: wiatrołap, rejestracja, archiwum rejestracji, korytarz / poczekalnia, gabinet dentystyczny + sterylizatornia, szatnia personelu przychodni + WC, przedsionek, magazyn na odpadki medyczne, pomieszczenie gospodarcze, schowek na bieliznę czystą, schowek na bieliznę brudną, WC męskie, WC damskie, gabinet zabiegowy oraz 5 x gabinet lekarski. Zakład opieki leczniczej: wiatrołap, hol wejściowy/poczekalnia/recepcja, WC męskie, WC damskie, 2 x pokój przyjęć na oddział, łazienka, promorte, pomieszczenie gospodarcze, wózkownia, łazienka, izolatka ( śluza umywalkowo - fartuchowa + łazienka + pokój ),  gabinet lekarski, gabinet zabiegowy, pomieszczenie na odpadki medyczne, gabinet terapeutyczny, 2 x klatka schodową + wiatrołap, winda szpitalna, kaplica, pomieszczenie techniczne elektryczne, pomieszczenie techniczne sanitarne, pomieszczenie gospodarcze, korytarz, punkt apteczny ( przyjęcie leków + magazyn leków + wydawalnia leków), pokój personelu pielęgniarskiego + pokój przygotowawczy + punkt przygotowania leków, brudownik, składzik bielizny czystej, składzik bielizny brudnej, pokój dzienny, świetlica, kuchnia pomocnicza, pokój biurowy, sala jadalna, 1 x pokój dla 1 osoby z łazienką, 15 x pokój dla 2 osób ( każdy pokój z własną łazienką ), część kuchenna – korytarz, kuchnia, zmywalnia, rozdzielnia kelnerska, przygotowalnia warzyw / jaj, pomieszczenie chłodziarek, 2 x magazyn, szatnia personelu kuchni + WC.

I piętro: kotłownia gazowa, klatka schodowa oraz szyb windy. Przychodnia rehabilitacyjna: przedsionek, pokój biurowy, rejestracja, szatnia męska + WC + natrysk, szatnia damska + WC + natrysk, grota solna, szatnia personelu rehabilitacji + WC, WC męskie, WC damskie, schowek na bieliznę czystą, schowek na bieliznę brudną, magazyn sprzętu rehabilitacyjnego, gabinet rehabilitacyjny / wypoczynkowy oraz 4 x gabinet rehabilitacyjny. Zakład opieki leczniczej: 2 x klatka schodowa, winda szpitalna, pomieszczenie porządkowe, składzik bielizny czystej, składzik bielizny brudnej, brudownik, wózkownia, pokój personelu pielęgniarskiego + pokój przygotowawczy + punkt przygotowania leków, pomieszczenie gospodarcze, pokój dzienny, świetlica, kuchnia pomocnicza, 3 x pokój dla 1 osoby ( każdy pokój z własną łazienką ), 28 x pokój dla 2 osób ( każdy pokój z własną łazienką ), część szatniowo socjalną domu opieki – szatnia personelu medycznego męska + WC + natrysk, szatnia personelu medycznego damska WC + natrysk, pokój śniadań, szatnia personelu pomocniczego + WC.

 Powierzchnia zabudowy: 2017.27 m²
Powierzchnia użytkowa: 3353.98 m²
Kubatura: 19240.50 m³
Szerokość działki: 42.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 238
Kąt nachylenia dachu: 20
Ilość pokoi: 47
Pokój na parterze: Tak
Wysokość budynku: 10,92 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 87,45 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt budynku usługowego, projekt sanatorium, sanatorium, dom opieki, projekt domu opieki, Zakład Opieki Leczniczej , ZOL, projekt Zakładu Opieki Leczniczej , Projekt ZOL, Placówka badawczo diagnostyczna, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

10 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (kocioła gazowy, pompy ciepła powietrze woda do c.w.u.)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • projekt wewnętrznej instalacji klimatyzacji (w pro morte)
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>
