Projekt

Budynek noclegowy
Kod: LK-61B u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 6 400 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

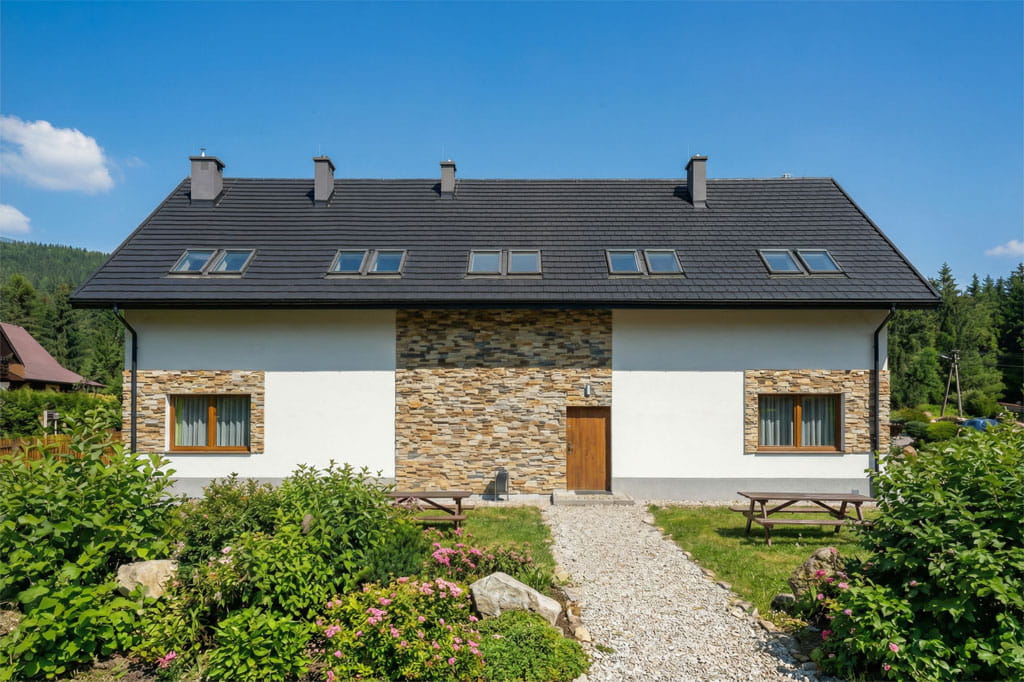

zobacz realizacje naszych projektów

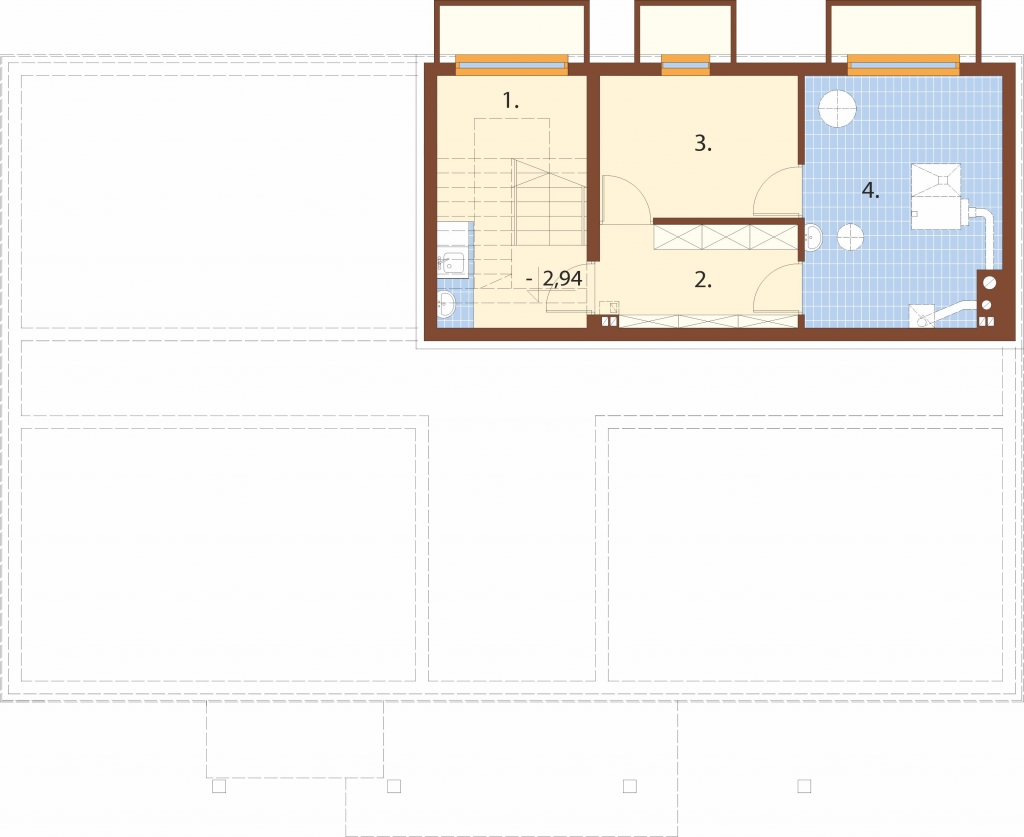

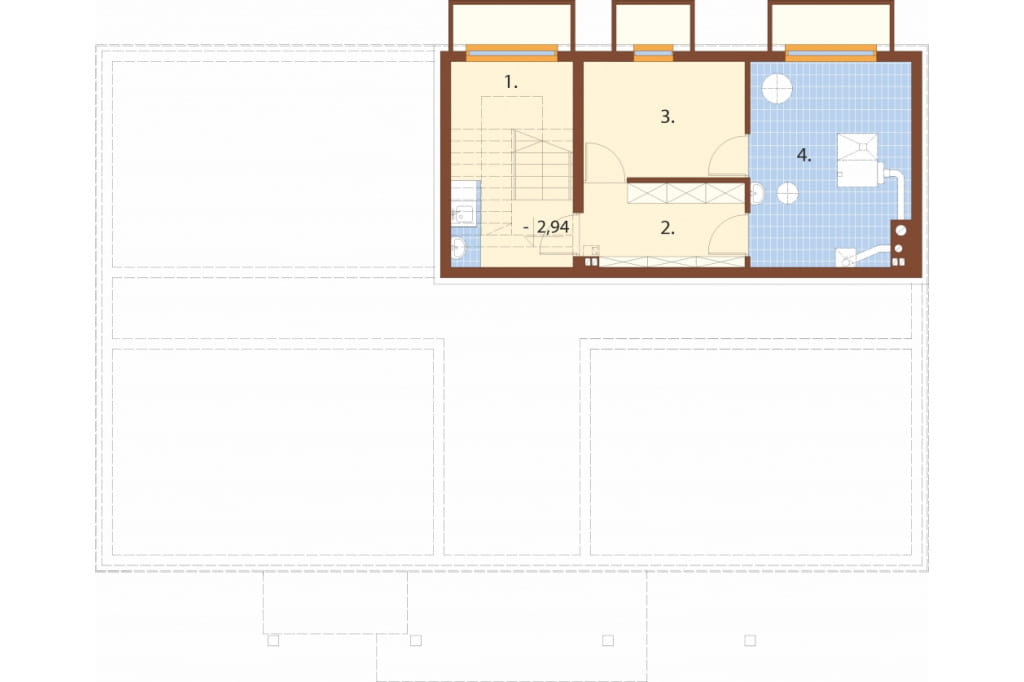

Rzut piwnicy



Projekt LK-61B u - rzut

Piwnica: 47,08 m2


1. Klatka schodowa 13,21 m2
2. Korytarz 7,09 m2
3. Skład opału 9,85 m2
4. Kotłownia 16,93 m2
POWIĘKSZ RZUT

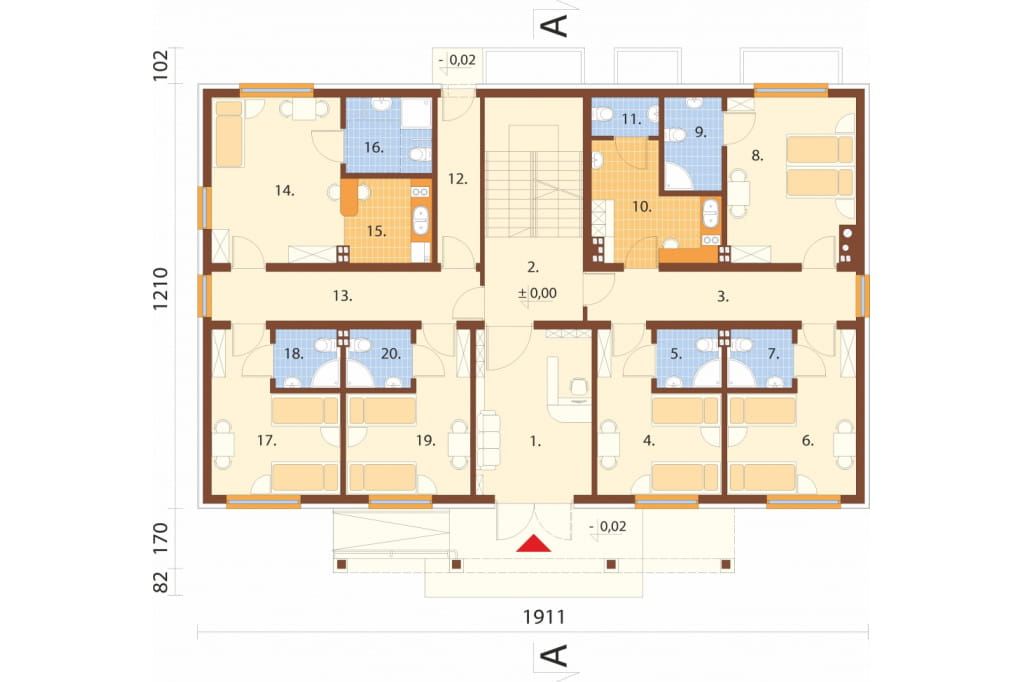

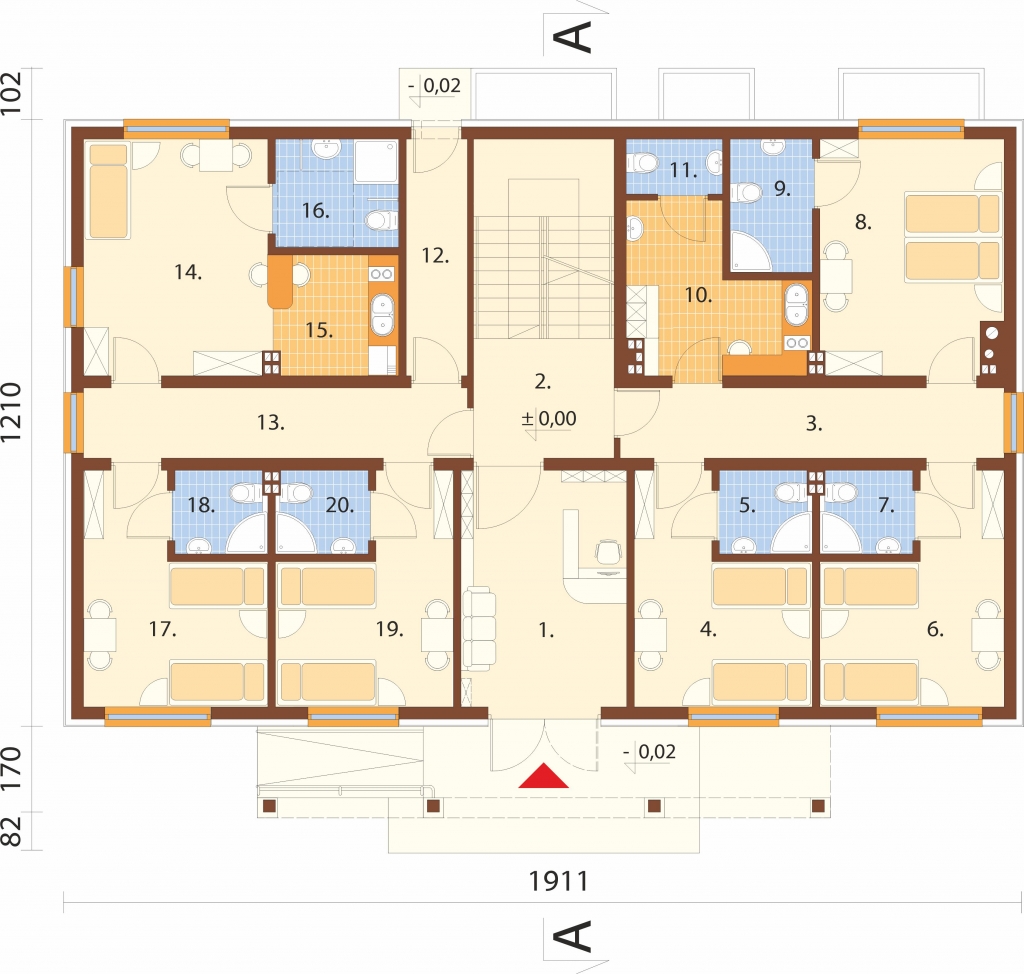

Rzut parteru



Projekt LK-61B u - rzut

Parter: 184,49 m2


1. Recepcja 15,57 m2
2. Komunikacja 14,40 m2
3. Korytarz 10,70 m2
4. Pokój 13,09 m2
5. Łazienka 3,03 m2
6. Pokój 13,68 m2
7. Łazienka 3,03 m2
8. Pokój 16,74 m2
9. Łazienka 4,35 m2
10. Pokój socjalny 9,80 m2
11. WC 2,10 m2
12. Korytarz 5,75 m2
13. Korytarz 10,70 m2
14. Pokój 17,27 m2
15. Aneks kuchenny 6,15 m2
16. Łazienka 5,30 m2
17. Pokój 13,68 m2
18. Łazienka 3,03 m2
19. Pokój 13,09 m2
20. Łazienka 3,03 m2
POWIĘKSZ RZUT

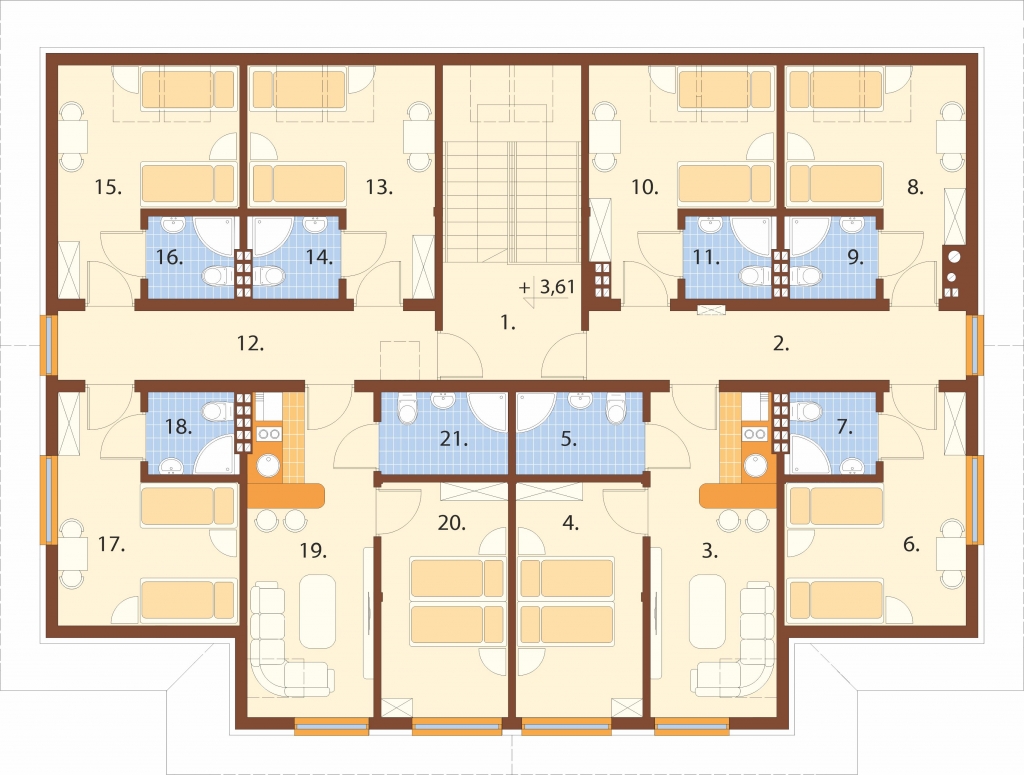

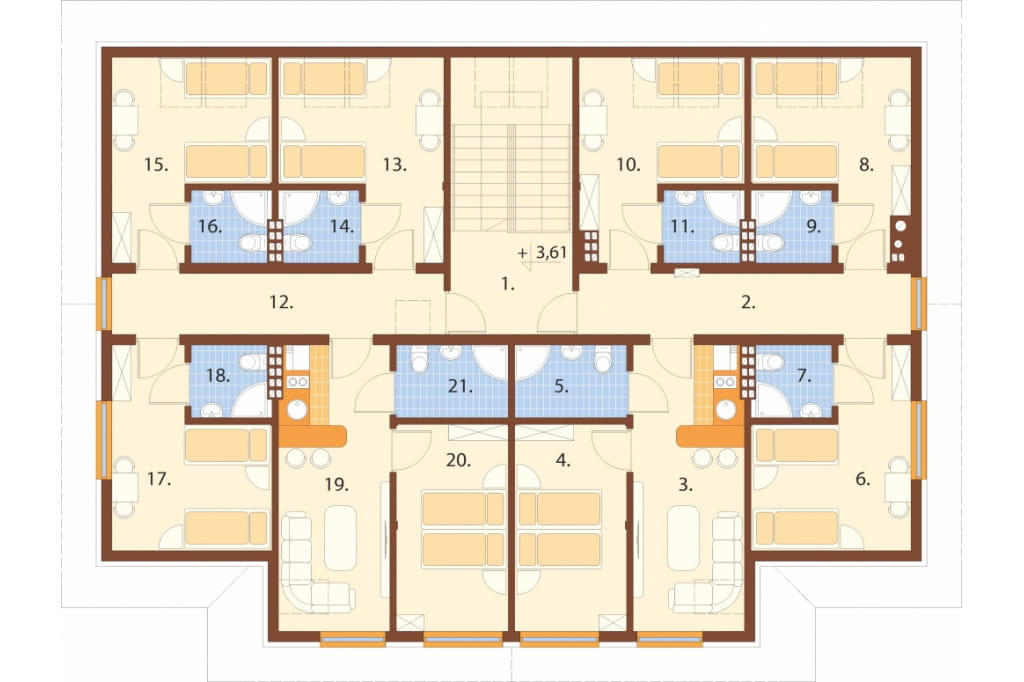

Rzut poddasza



Projekt LK-61B u - rzut

Poddasze: 184,14 / 199,98 m2


1. Komunikacja 12,23 m2
2. Korytarz 10,66 m2
3. Pokój + aneks kuch. 15,85 / 16,65 m2
4. Pokój 12,18 m2
5. Łazienka 4,28 m2
6. Pokój 11,33 / 13,68 m2
7. Łazienka 2,95 m2
8. Pokój 10,81 / 13,15 m2
9. Łazienka 2,98 m2
10. Pokój 11,51 / 13,93 m2
11. Łazienka 2,98 m2
12. Korytarz 10,66 m2
13. Pokój 11,84 / 14,27 m2
14. Łazienka 2,98 m2
15. Pokój 11,33 / 13,68 m2
16. Łazienka 2,98 m2
17. Pokój 11,33 / 13,68 m2
18. Łazienka 2,95 m2
19. Pokój + aneks kuch. 15,85 / 16,65 m2
20. Pokój 12,18 m2
21. Łazienka 4,28 m2
POWIĘKSZ RZUT

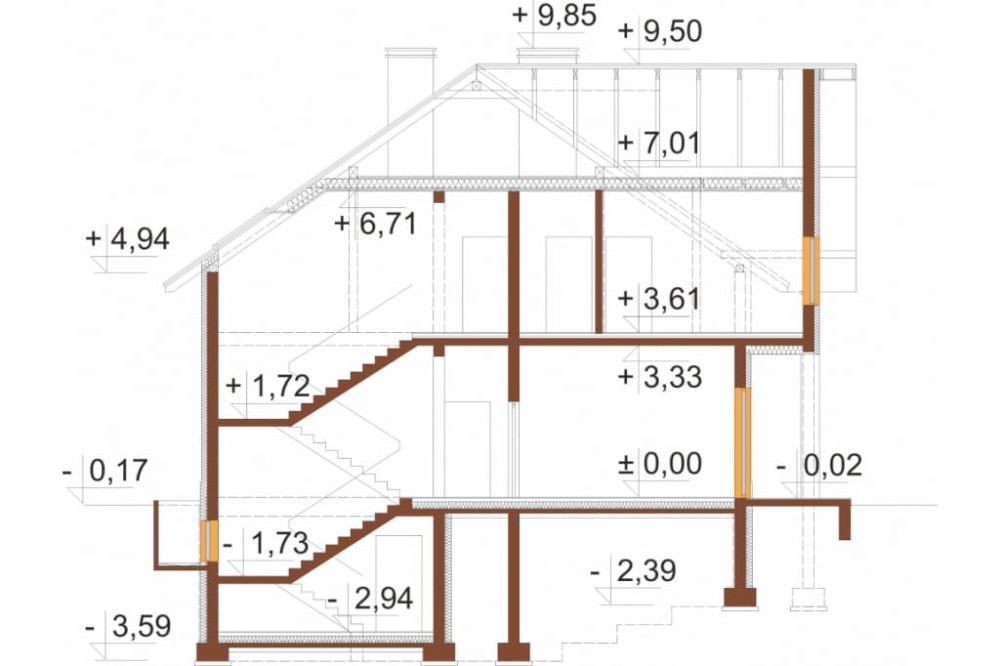

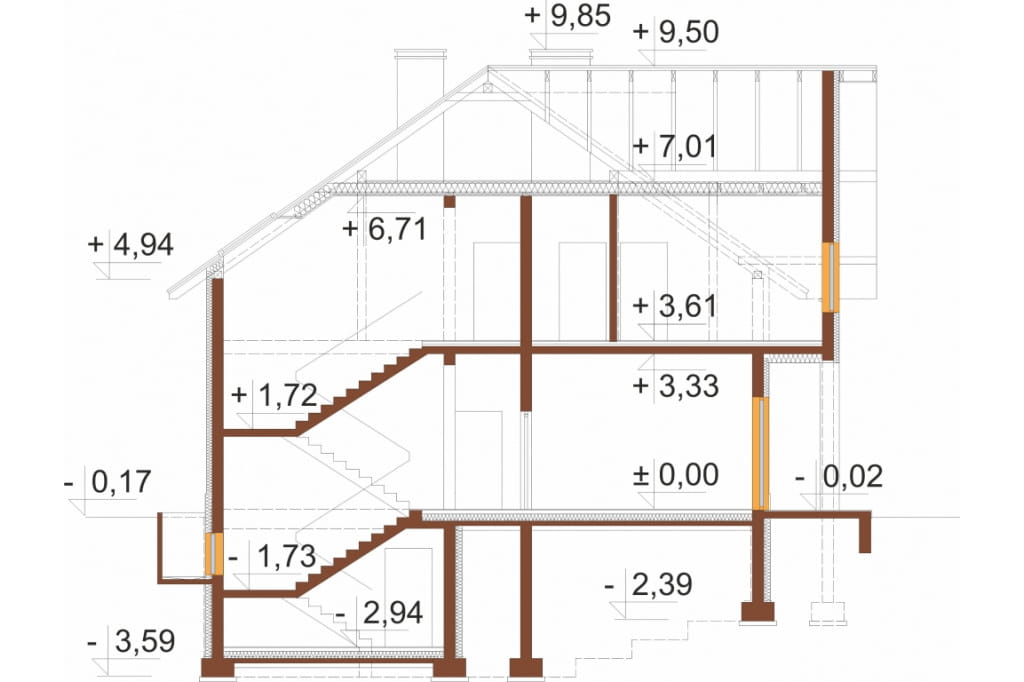

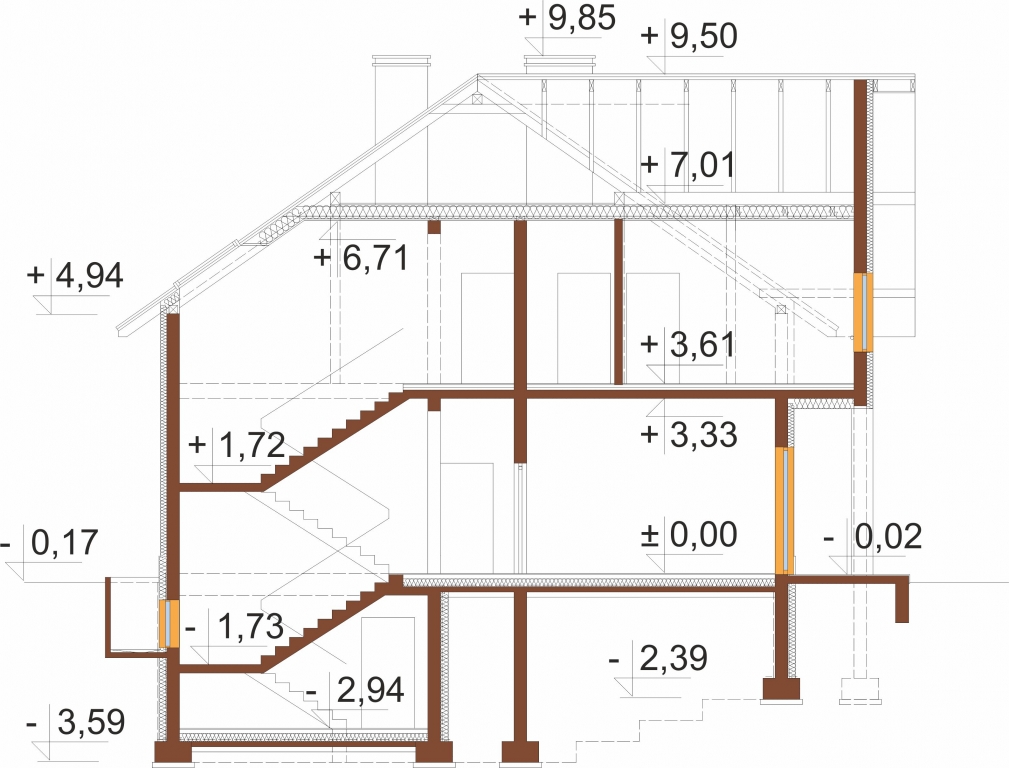

Przekrój



Projekt LK-61B u - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku noclegowego LK-61B
Obiekt pełniący funkcję budynku noclegowego. Budynek jest częściowo podpiwniczony, posiada – piwnicę, parter oraz poddasze użytkowe.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 24 cm, styropian 12 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 35°
Ogrzewanie: paliwo stałe (pellet), gazowe
Wentylacja: grawitacyjna
Pokrycie dachu: blacha dachówkowa
Program:

Piwnica: klatka schodowa, korytarz, skład opału, kotłownia.

Parter: klatka schodowa, korytarze, 6 pokoi (w tym jeden pokój przeznaczony dla osoby niepełnosprawnej) 2 osobowych (każdy pokój z osobną łazienką wyposażoną w natrysk, WC i umywalkę) oraz pomieszczenie socjalne dla obsługi budynku wraz z WC.

Poddasze: klatka schodowa, korytarze, 6 pokoi 2 osobowych (każdy pokój z osobną łazienką wyposażoną w natrysk, WC i umywalkę) oraz 2 pokoje 2 osobowe typu – apartament obejmujące: pokój z aneksem kuchennym, łazienkę i sypialnię.

 Powierzchnia zabudowy: 250.46 m²
Powierzchnia użytkowa: 415.71 m²
Kubatura: 2061.10 m³
Szerokość działki: 20.08 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 45
Kąt nachylenia dachu: 35
Ilość pokoi: 14
Pokój na parterze: Tak
Wysokość budynku: 9,67 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 68,87 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: motele, komercyjne, projekt motelu, projekt budynku usługowego, projekt zajazdu, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

6 400 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (dwa piece - na gaz ziemny oraz biomasę)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
