Projekt

Żłobek
Kod: LK-167 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT

za pomocą formularza kliknij >>

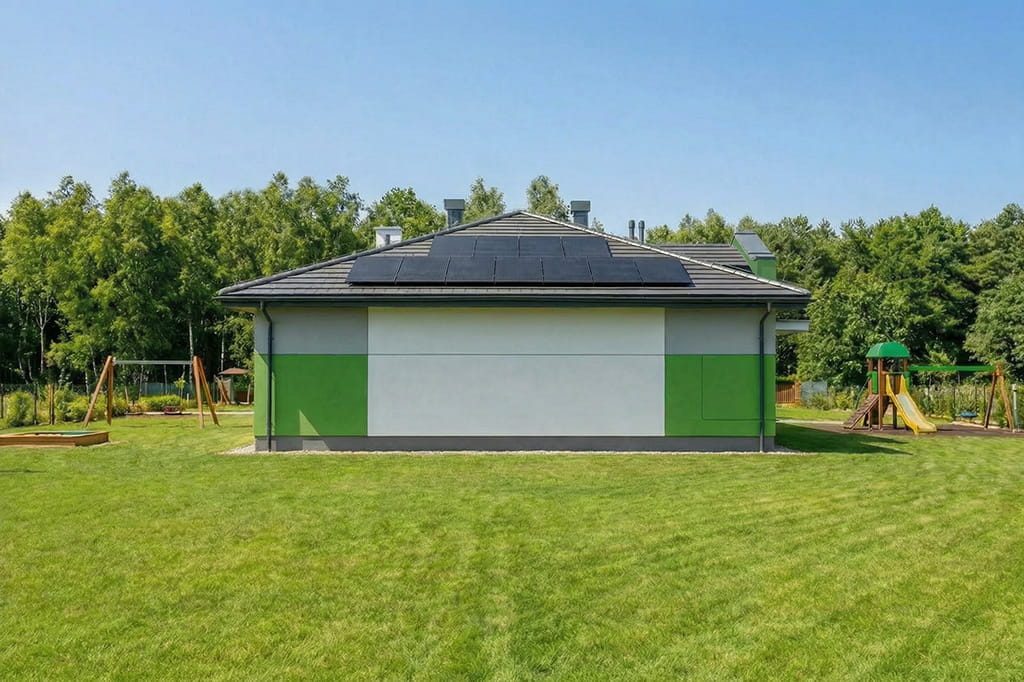

zobacz realizacje naszych projektów

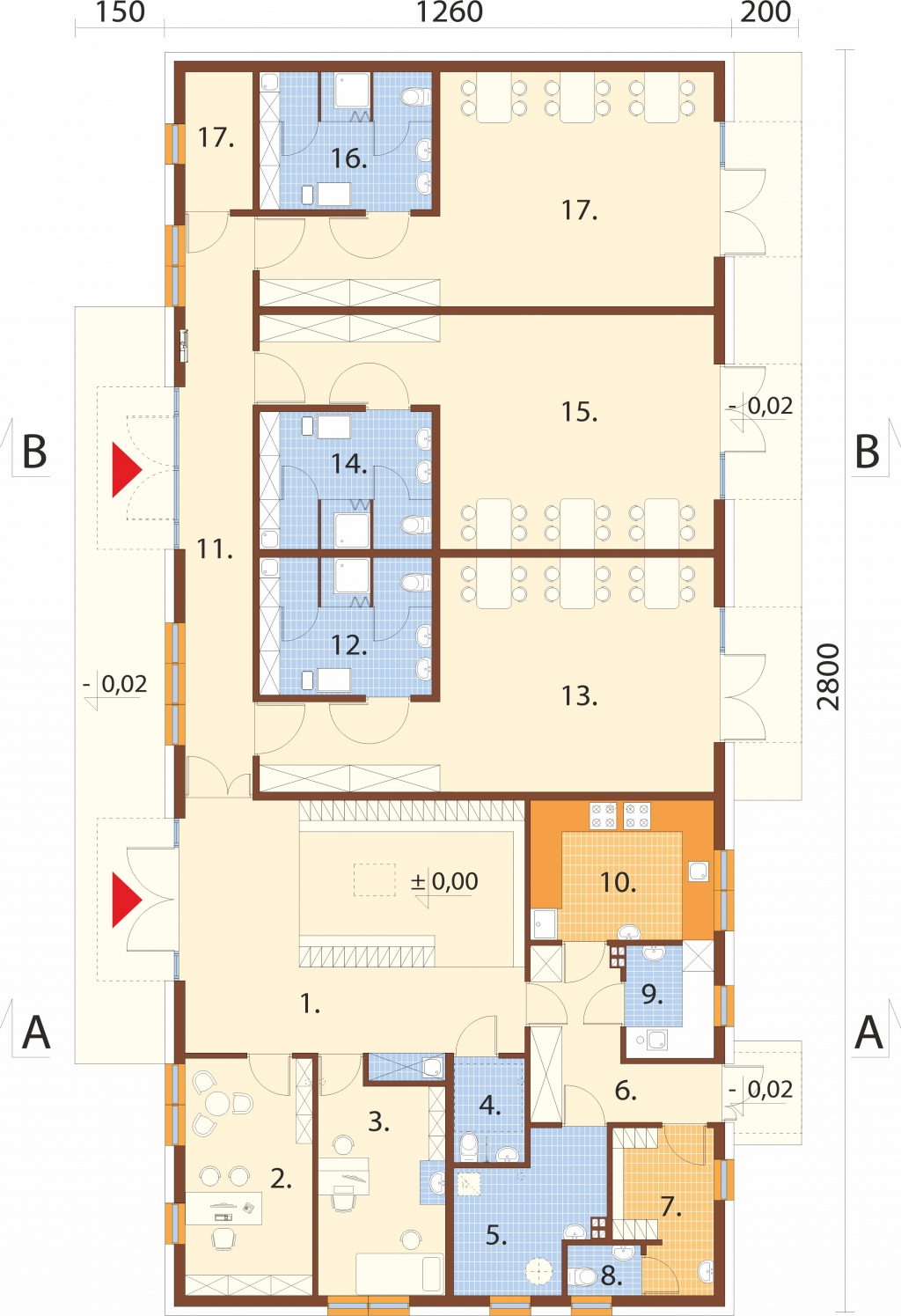

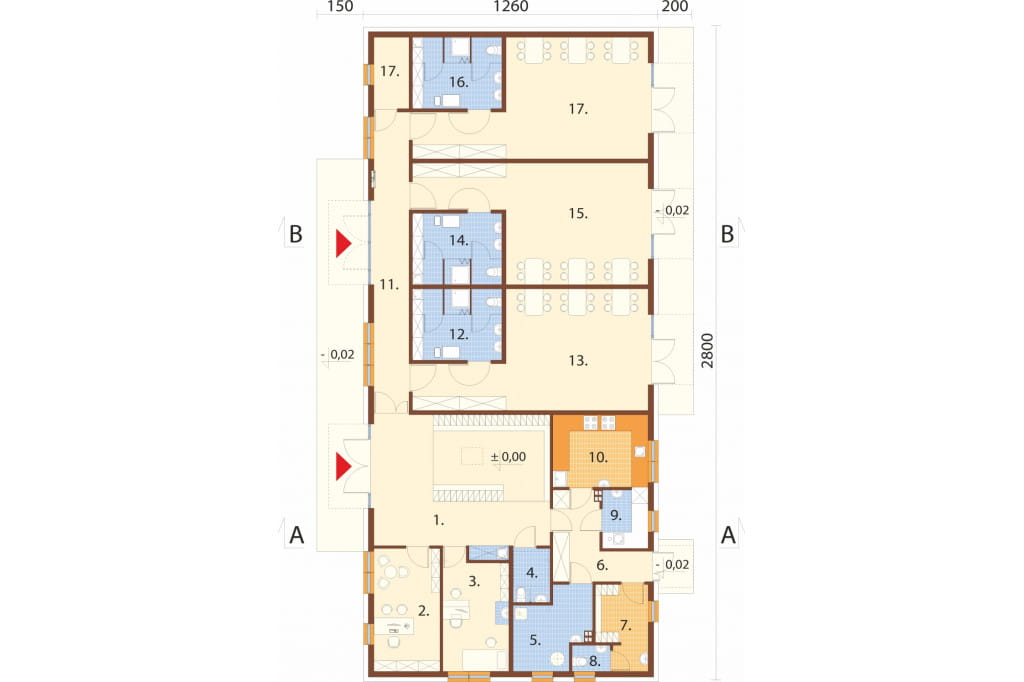

Rzut parteru



Projekt LK-167 u - rzut

Parter: 292,66 m2

1. Holl główny / szatnia 42,67 m2
2. Biuro 14,53 m2
3. Gabinet higienistki 13,40 m2
4. WC ogólnodostępne 3,41 m2
5. Kotłownia 9,43 m2
6. Korytarz 10,09 m2
7. Szatnia personelu 7,14 m2
8. WC personelu 1,71 m2
9. Zmywalnia naczyń 4,69 m2
10. Kuchnia cateringowa 12,33 m2
11. Korytarz 18,57 m2
12. Łazienka dla dzieci 11,15  m2
13. Sala dla dzieci 38,95 m2
14. Łazienka dla dzieci 11,15 m2
15. Sala dla dzieci 38,95 m2
16. Łazienka dla dzieci 11,15 m2
17. Sala dla dzieci 38,95 m2
18. Wózkownia 4,39 m2
POWIĘKSZ RZUT

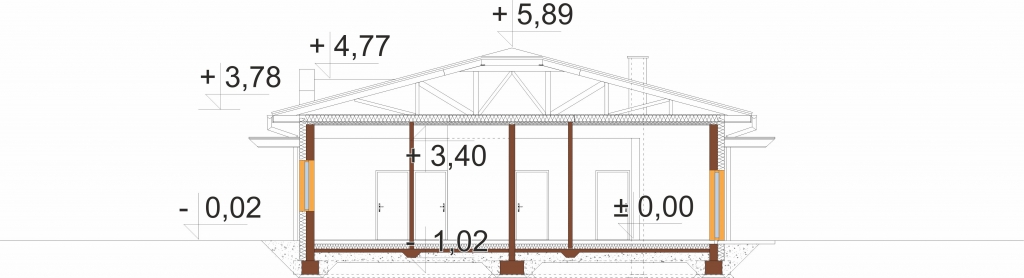

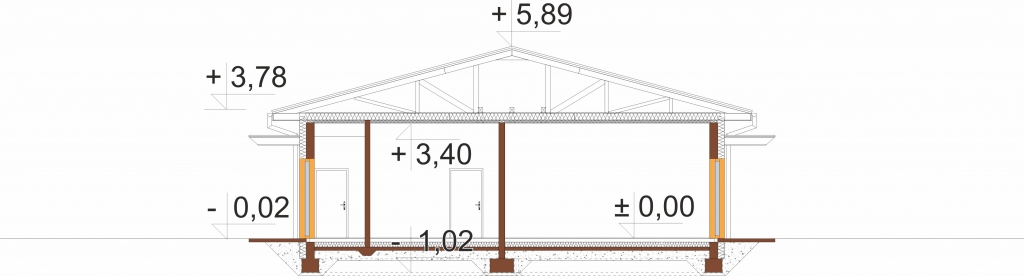

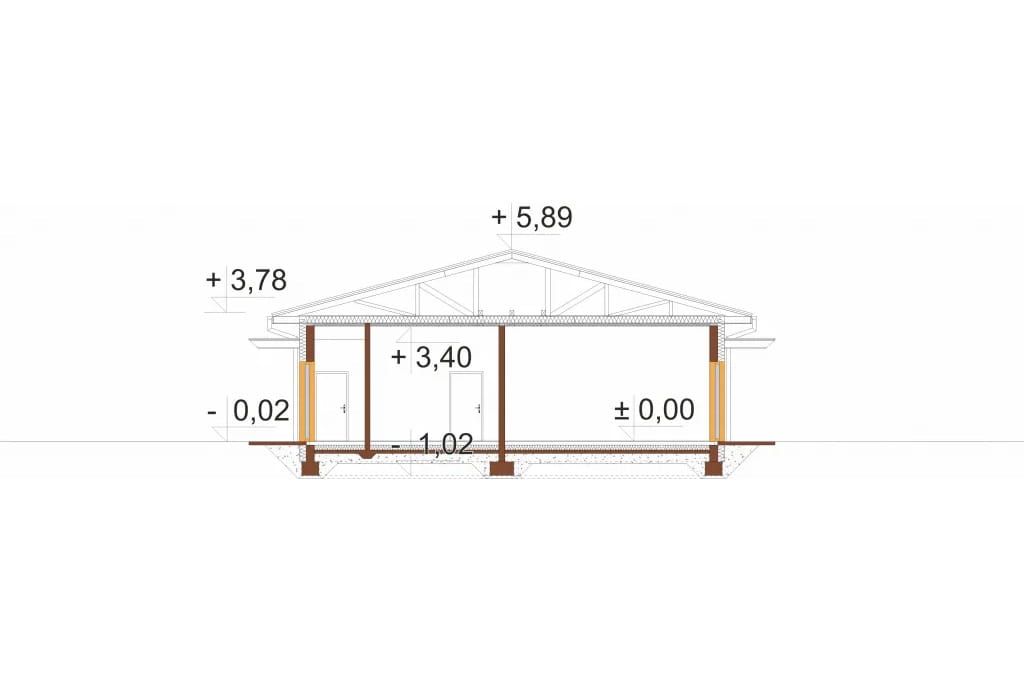

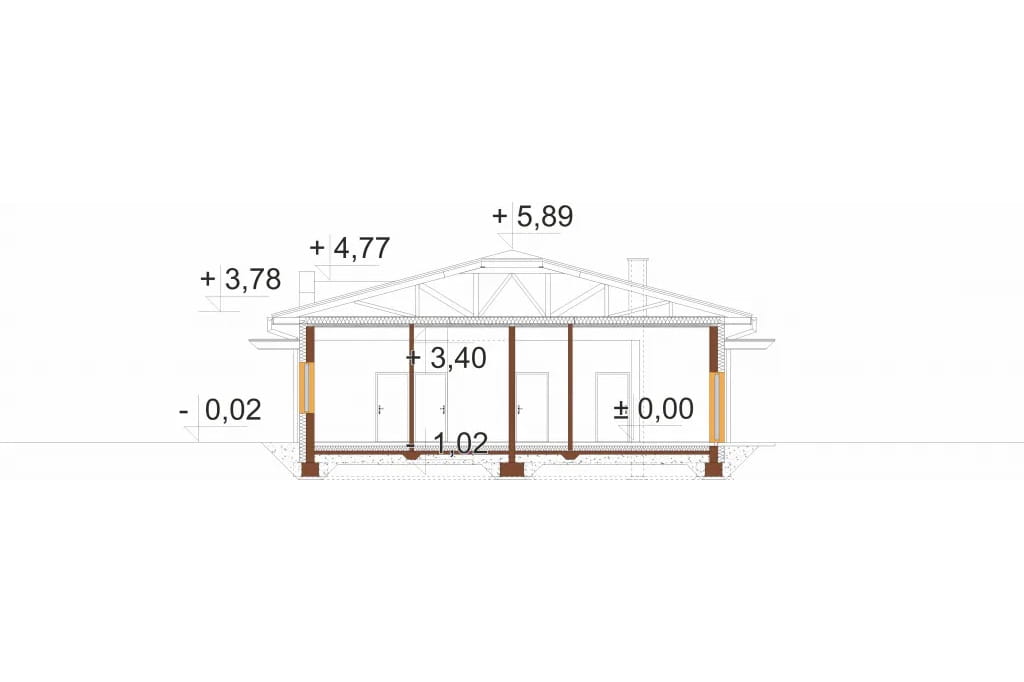

Przekrój



Projekt LK-167 u - przekrój Projekt LK-167 u - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

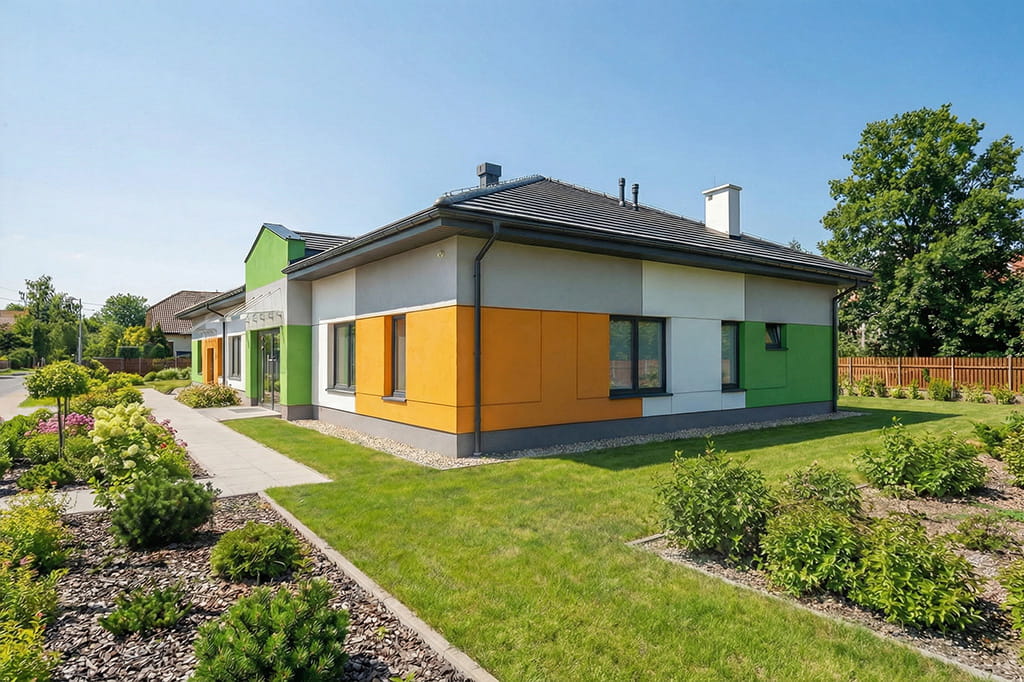

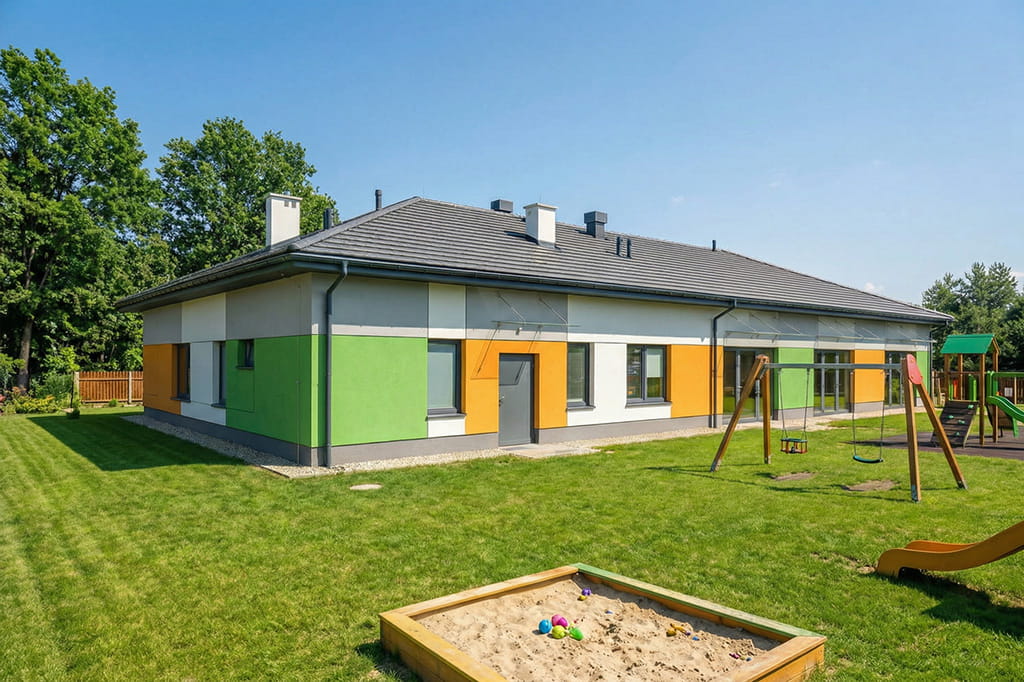

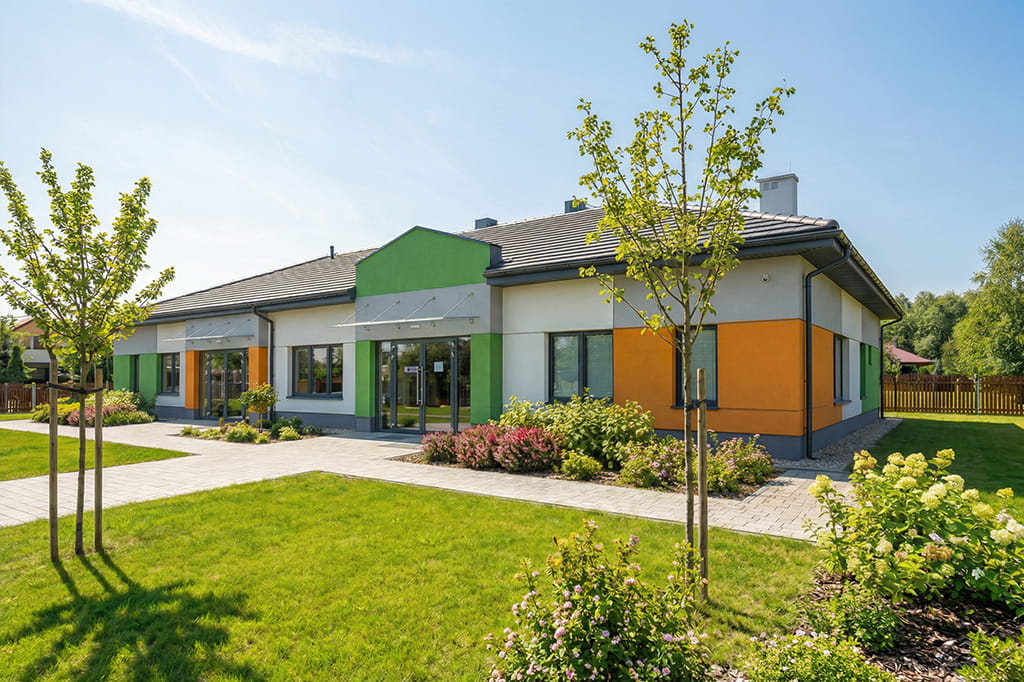

Projekt budynku żłobka LK-167
Obiekt pełniący funkcję żłobka dla dzieci. W salach przewiduje się pobyt dłuższy niż 5h dziennie i leżakowanie. Posiłki będą przywożone z zewnątrz ( catering ) przez wyspecjalizowaną firmę i podgrzewane na miejscu.
Budynek parterowy ze strychem nieużytkowym w przestrzeni którego zlokalizowano urządzenia techniczne (centrale wentylacyjne), bez podpiwniczenia i bez garażu.


Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Strop nad parterem: płyty GKF na konstrukcji z profili stalowych, mocowanych do spodu pasa dolnego wiązara kratowego.
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 15°
Ogrzewanie: kocioł gazowy do co i cwu, pompa ciepła do c.w.u. zasilana energią elektryczną z ogniw fotowoltaicznych
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: blacha dachówkowa
Program: hall wejściowy z szatnią, WC ogólnodostępne, biuro, pokój higienistki, kotłownia, korytarz, szatnia z WC, zmywalnia, kuchnia, sala dydaktyczna nr 1 (dla 10 - 13 dzieci) z łazienką, sala dydaktyczna nr 2 (dla 10 - 13 dzieci) z łazienką, sala dydaktyczna nr 3 (dla 10 - 13 dzieci) z łazienką oraz wózkownia.

 Powierzchnia zabudowy: 352.80 m²
Powierzchnia użytkowa: 292.66 m²
Kubatura: 1745.80 m³
Szerokość działki: 20.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 15
Pokój na parterze: Nie
Wysokość budynku: 5,71 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 43,93 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe, strych
Typ: parterowe, komercyjne, przedszkole, projekt przedszkola, projekty przedszkoli, świetlica, placówka wsparcia dziennego dla dziecka, z fotowoltaiką, projekt żłobka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

4 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (piec gazowy - gaz ziemny, pompa ciepła do cwu)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
  • projekt instalacji fotowoltaicznej o mocy ok 6 kWp
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
