Projekt domu

Budynek wielorodzinny
Kod: DM-6892 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 5 000 PLN KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 497.39 m²

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

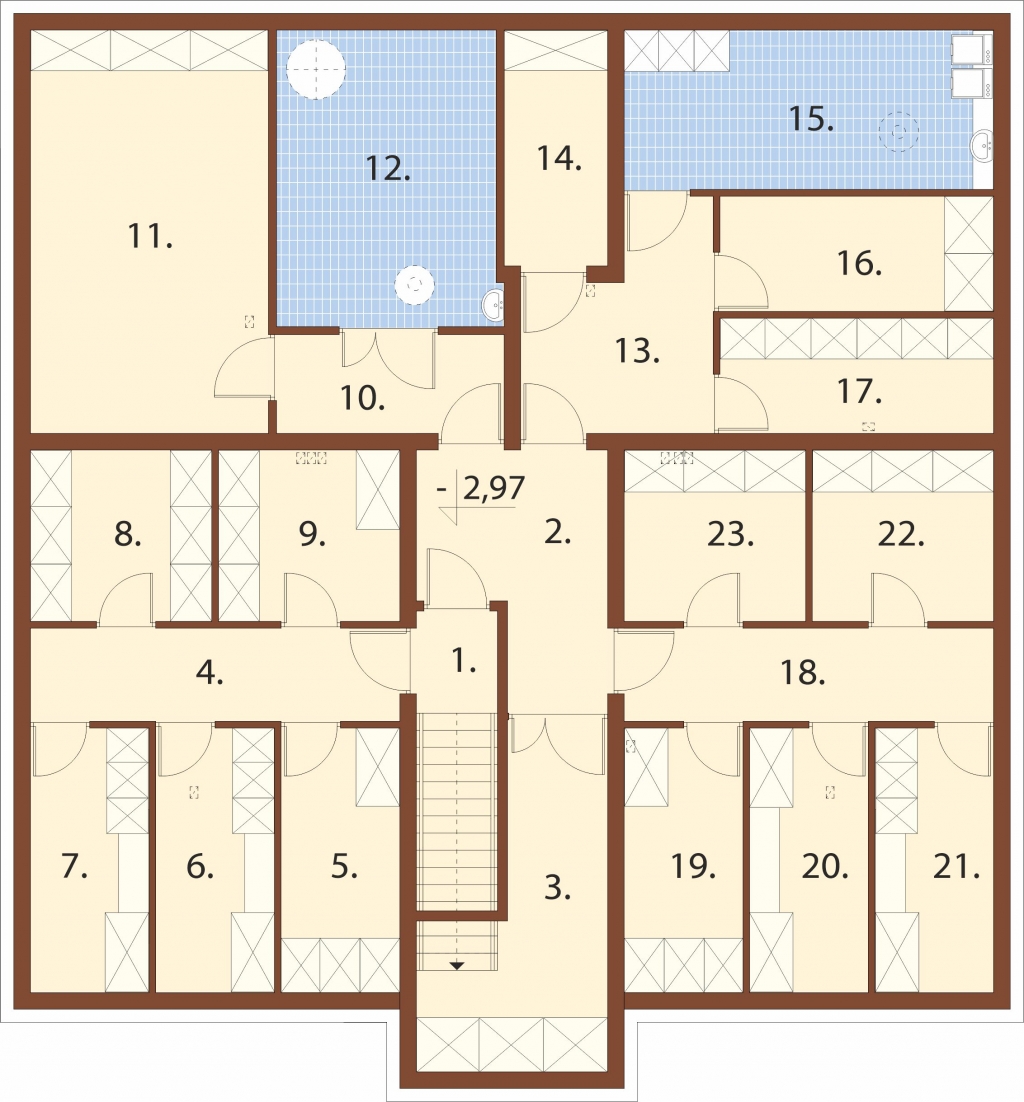

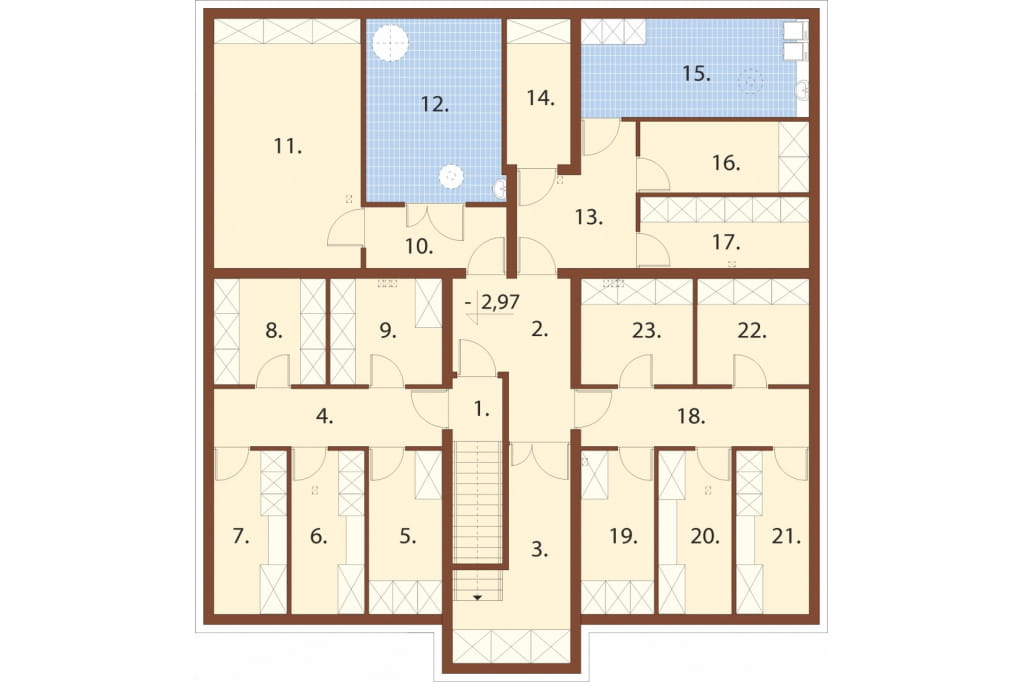

Rzut piwnicy



Projekt domu DM-6892 u - rzut

Piwnica: 192,47 m2

1. Klatka schodowa 5,36 m2

2. Korytarz 8,95 m2

3. Pom. gospodarcze 10,94 m2

4. Korytarz 7,64 m2

5. Komórka lok. 6,99 m2

6. Komórka lok. 6,99 m2

7. Komórka lok. 6,99 m2

8. Komórka lok. 6,93 m2

9. Komórka lok. 6,93 m2

10. Korytarz 4,97 m2

11. Pom. gosp. - wózkownia 21,70 m2

12. Węzeł ciepła 14,74 m2

13. Korytarz 8,19 m2

14. Pom. tech. elektryczne 5,41 m2

15. Pom. gospodarcze - pralnia 13,23 m2

16. Komórka lok. 7,02 m2

17. Komórka lok. 7,02 m2

18. Korytarz 7,64 m2

19. Komórka lok. 6,99 m2

20. Komórka lok. 6,99 m2

21. Komórka lok. 6,99 m2

22. Komórka lok. 6,93 m2

23. Komórka lok. 6,93 m2
POWIĘKSZ RZUT

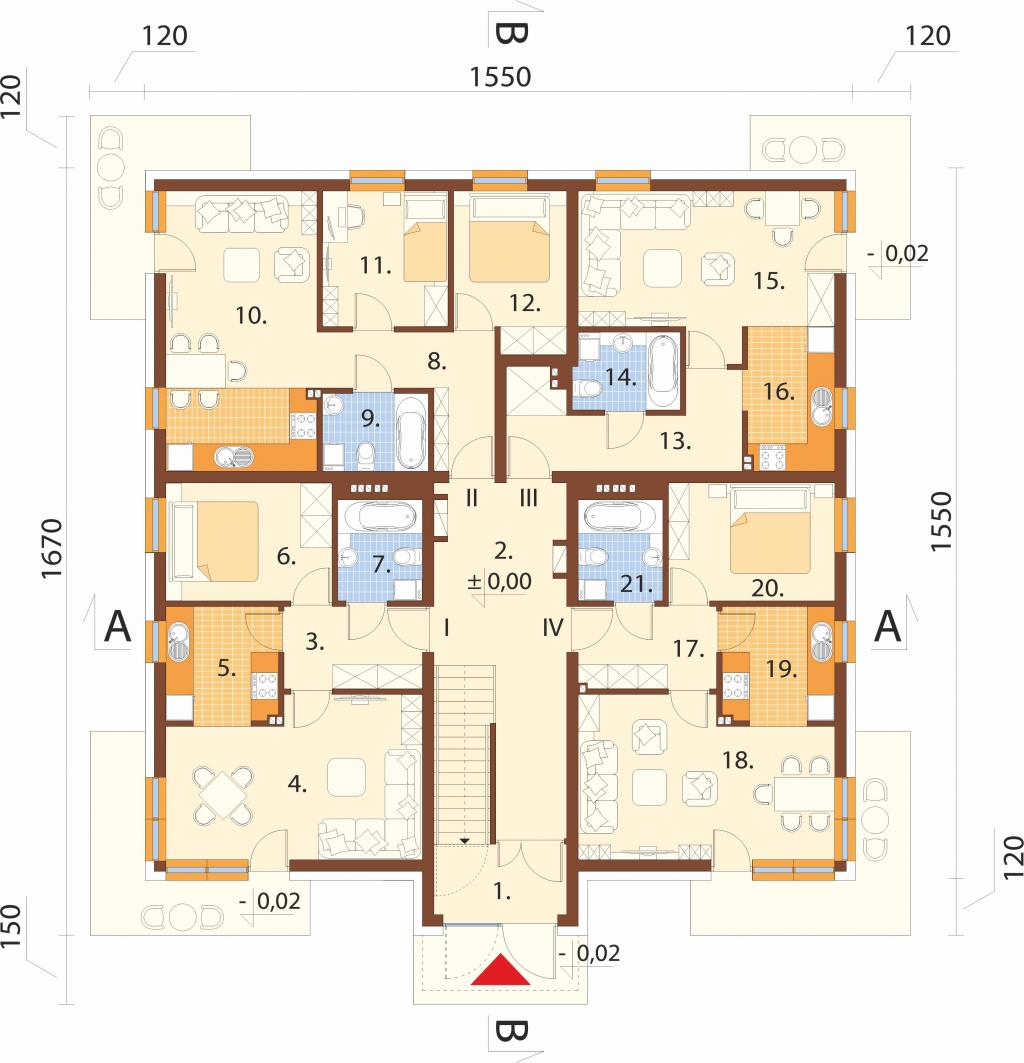

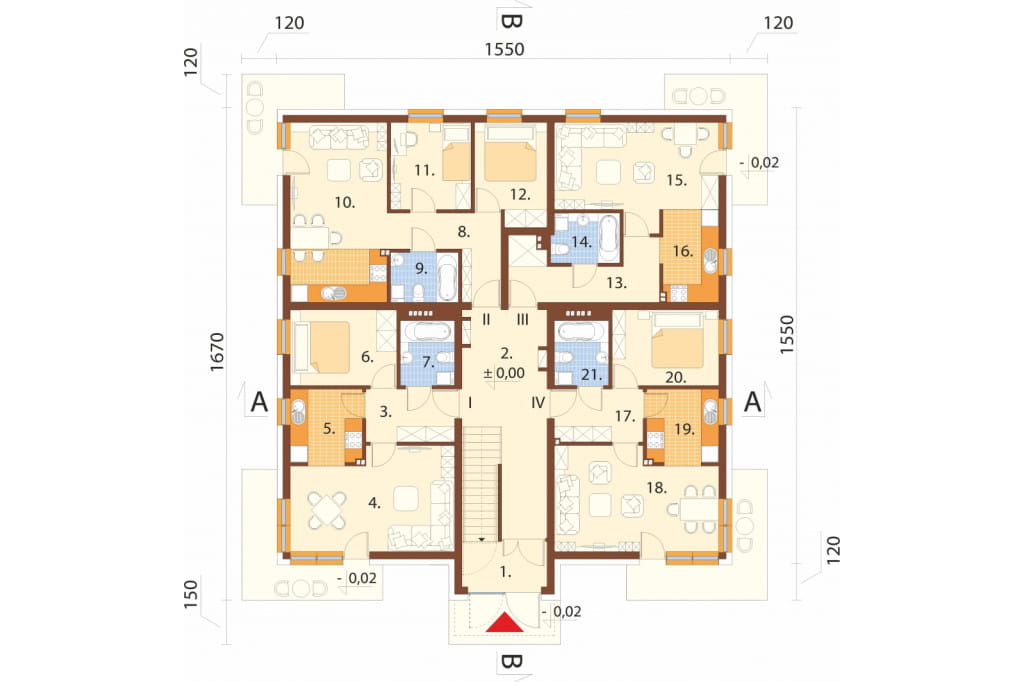

Rzut parteru



Projekt domu DM-6892 u - rzut

Parter: 187,51 m2

1. Wiatrołap 5,24 m2

2. Hol / kaltka schodowa 16,35 m2

Lokal mieszkalny I: 42,22 m2

3. Hol 5,24 m2

4. Pokój dzienny 18,04 m2

5. Kuchnia 5,91 m2

6. Pokój 9,11 m2

7. Łazienka 3,92 m2

Lokal mieszkalny II: 46,33 m2

8. Hol 6,87 m2

9. Łazienka 3,78 m2

10. Pokój dzienny + aneks kuch. 19,82 m2

11. Pokój 7,88 m2

12. Pokój 7,98 m2

Lokal mieszkalny III: 35,15 m2

13. Hol 8,44 m2

14. Łazienka 3,75 m2

15. Pokój dzienny 17,21 m2

16. Kuchnia 5,75 m2

Lokal mieszkalny IV: 42,22 m2

17. Hol 5,24 m2

18. Pokój dzienny 18,04 m2

19. Kuchnia 5,91 m2

20. Pokój 9,11 m2

21. Łazienka 3,92 m2
POWIĘKSZ RZUT

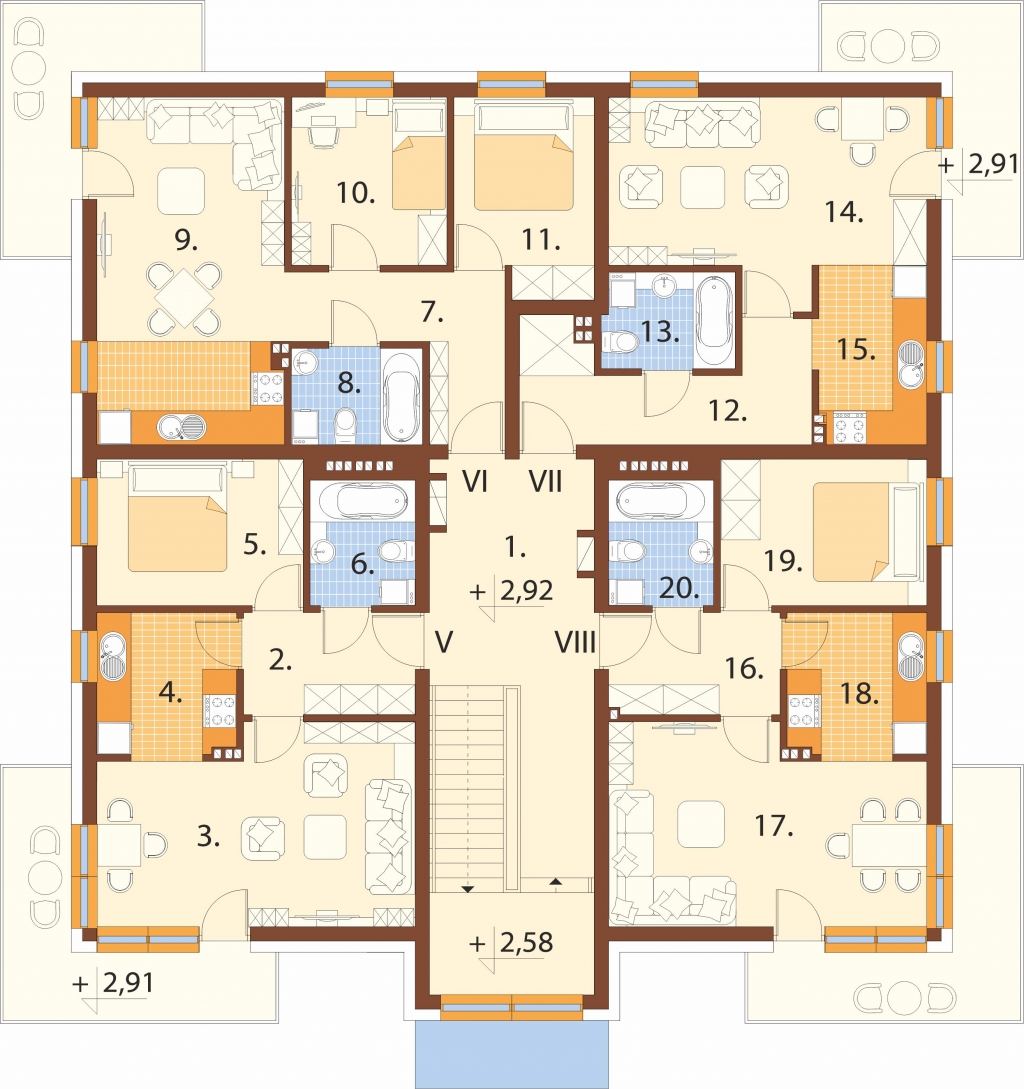

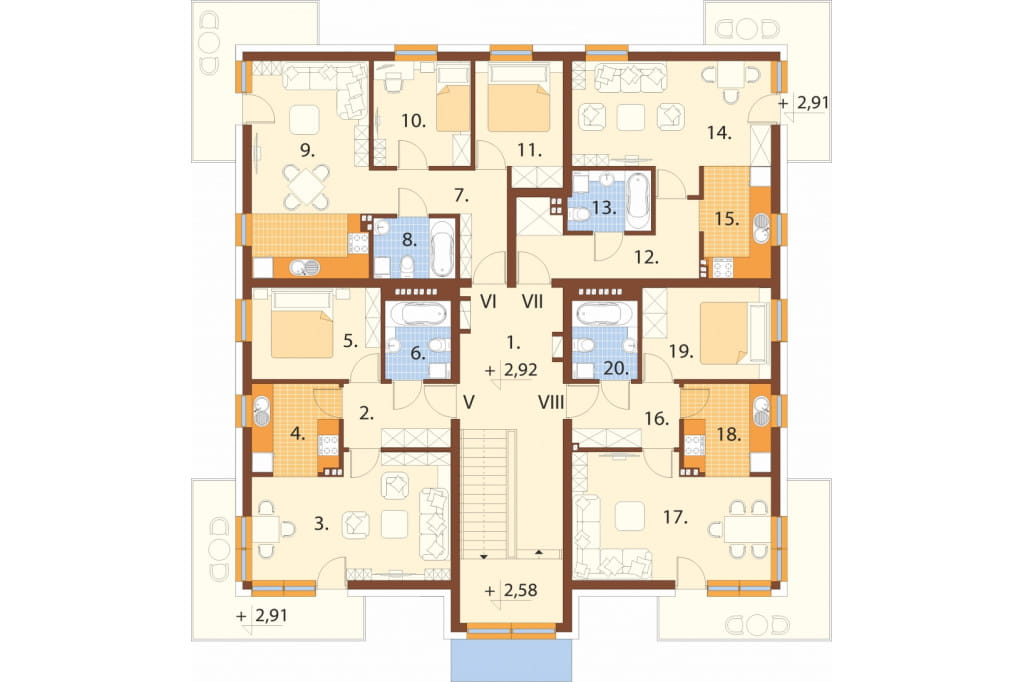

Rzut I piętra



Projekt domu DM-6892 u - rzut

I piętro: 190,93 m2

1. Hol / kaltka schodowa 25,11 m2

Lokal mieszkalny V: 42,19 m2

2. Hol 5,24 m2

3. Pokój dzienny 18,04 m2

4. Kuchnia 5,88 m2

5. Pokój 9,11 m2

6. Łazienka 3,92 m2

Lokal mieszkalny VI: 46,32 m2

7. Hol 6,87 m2

8. Łazienka 3,78 m2

9. Pokój dzienny + aneks kuch. 19,81 m2

10. Pokój 7,88 m2

11. Pokój 7,98 m2

Lokal mieszkalny VII: 35,12 m2

12. Hol 8,44 m2

13. Łazienka 3,75 m2

14. Pokój dzienny 17,21 m2

15. Kuchnia 5,72 m2

Lokal mieszkalny VIII: 42,19 m2

16. Hol 5,24 m2

17. Pokój dzienny 18,04 m2

18. Kuchnia 5,88 m2

19. Pokój 9,11 m2

20. Łazienka 3,92 m2
POWIĘKSZ RZUT

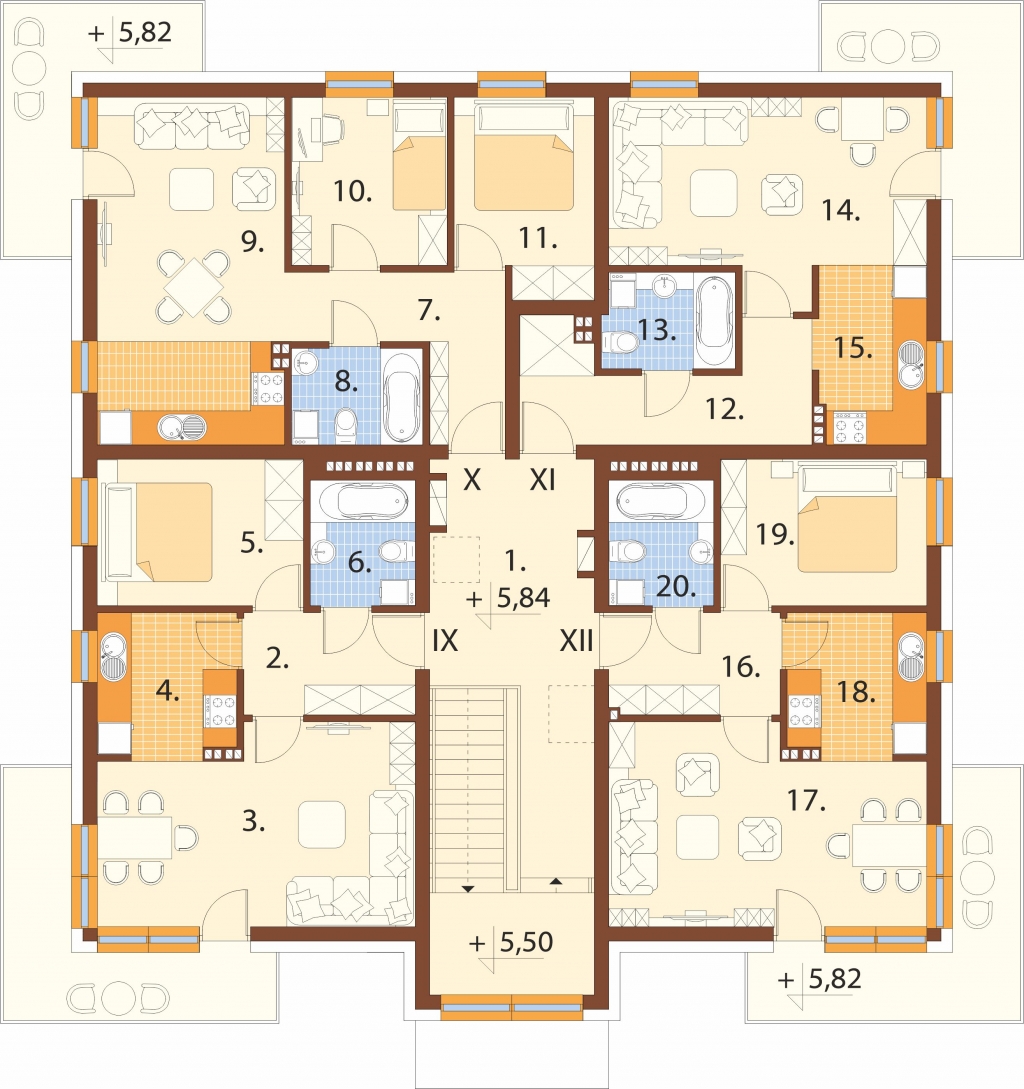

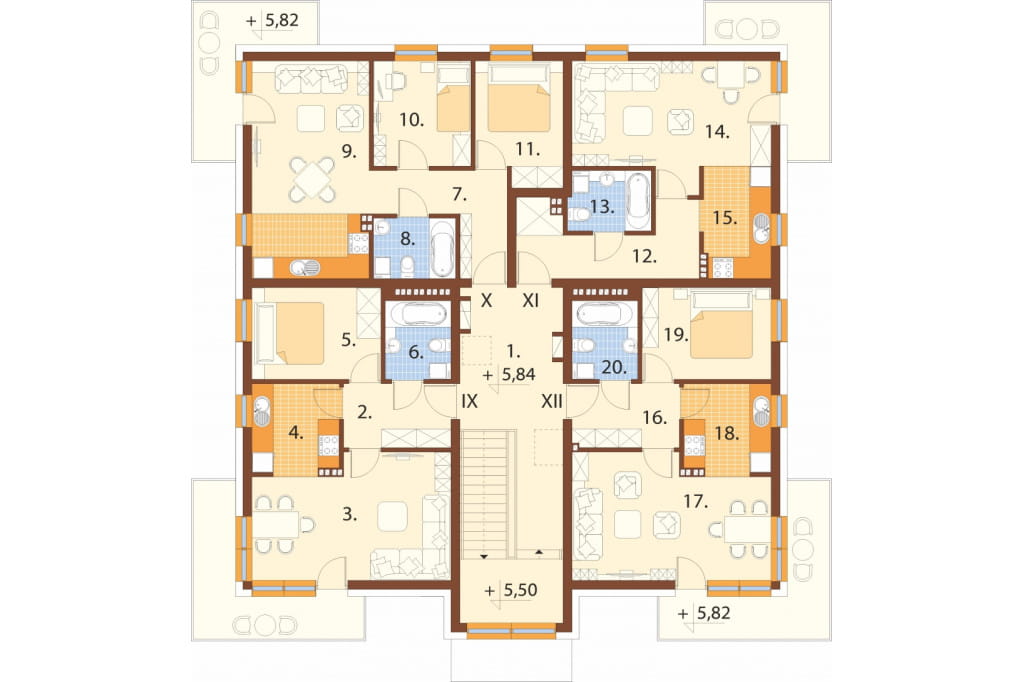

Rzut II piętra



Projekt domu DM-6892 u - rzut

II piętro: 190,76 m2

1. Hol / kaltka schodowa 25,11 m2

Lokal mieszkalny IX: 42,17 m2

2. Hol 5,24 m2

3. Pokój dzienny 18,04 m2

4. Kuchnia 5,86 m2

5. Pokój 9,11 m2

6. Łazienka 3,92 m2

Lokal mieszkalny X: 46,21 m2

7. Hol 6,87 m2

8. Łazienka 3,78 m2

9. Pokój dzienny + aneks kuch. 19,70 m2

10. Pokój 7,88 m2

11. Pokój 7,98 m2

Lokal mieszkalny XI: 35,10 m2

12. Hol 8,44 m2

13. Łazienka 3,75 m2

14. Pokój dzienny 17,21 m2

15. Kuchnia 5,70 m2

Lokal mieszkalny XII: 42,17 m2

16. Hol 5,24 m2

17. Pokój dzienny 18,04 m2

18. Kuchnia 5,86 m2

19. Pokój 9,11 m2

20. Łazienka 3,92 m2
POWIĘKSZ RZUT

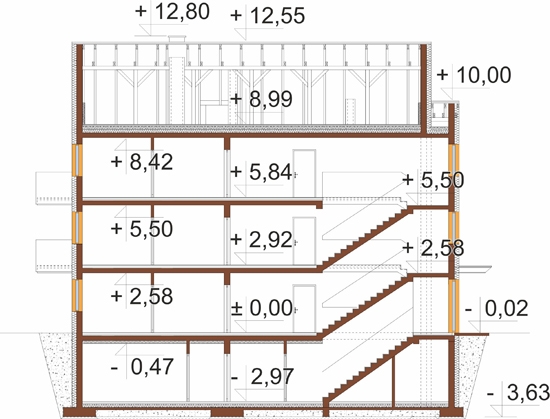

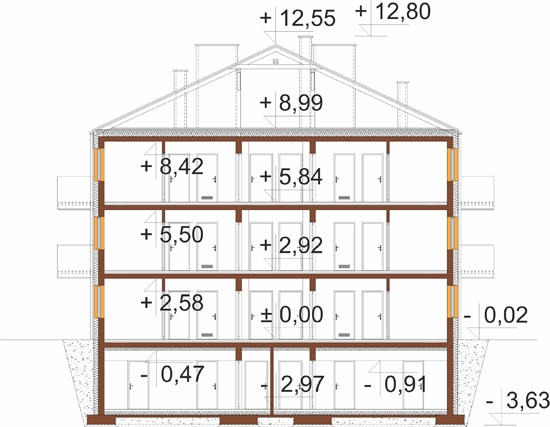

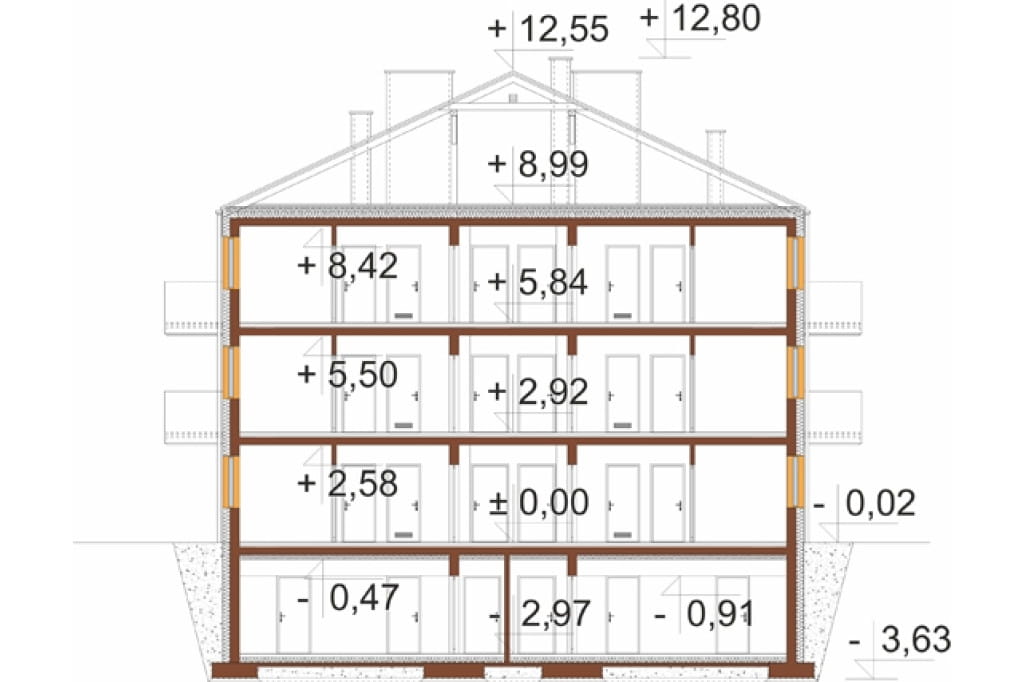

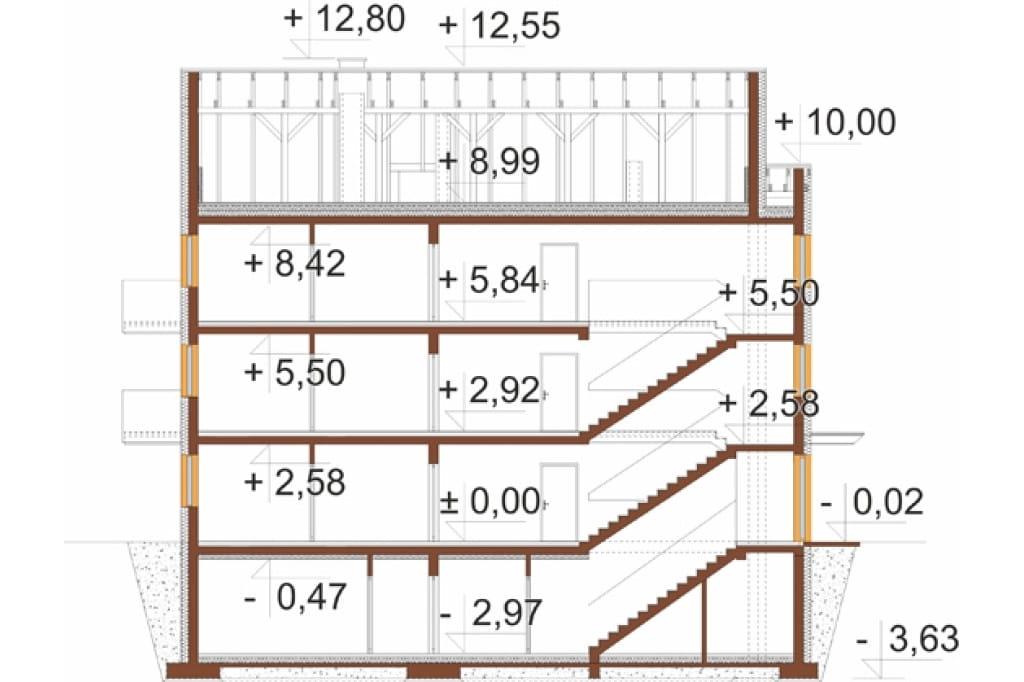

Przekrój



Projekt domu DM-6892 u - przekrój Projekt domu DM-6892 u - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6892
Obiekt pełniący funkcję mieszkalną wielorodzinną składający się z 12 lokali mieszkalnych. Budynek jest podpiwniczony, posiada trzy kondygnacje nadziemne. Na poziomie kondygnacji nadziemnych zaprojektowano: lokale mieszkalne ( parter - 4 lokale mieszkalne + 1 piętro – 4 lokale mieszkalne + 2 piętro – 4 lokale mieszkalne ) a w piwnicy 12 komórek lokatorskich, pomieszczenia techniczne, wózkownię oraz pralnię.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk cienkowarstwowy.
Strop nad parterem: gęstożebrowy typu Rector.
Fundament: ława fundamentowa
Kąt nachylenia dachu: 25°
Ogrzewanie: pompa ciepła, instalacja PV na dachu o mocy 12,4 kWp
Pokrycie dachu: blachodachówka
Program:
Piwnica – 12 komórek lokatorskich pomieszczenie techniczne elektryczne, węzeł ciepła, wózkownia, pralnia, klatka schodowa oraz pomieszczenie gospodarcze..
Parter – klatka schodowa oraz 4 mieszkania o zróżnicowanych powierzchniach.
I piętro – klatka schodowa oraz 4 mieszkania o zróżnicowanych powierzchniach.
II piętro – klatka schodowa oraz 4 mieszkania o zróżnicowanych powierzchniach.

 Powierzchnia zabudowy: 244.81 m²
Powierzchnia użytkowa: 626.96 m²
Kubatura: 3674.70 m³
Szerokość działki: 23.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 84
Kąt nachylenia dachu: 25
Ilość pokoi: 12
Pokój na parterze: Tak
Wysokość budynku: 12,57 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 7,69 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok, z fotowoltaiką
Technologia: tradycyjna

Architekt: Jaromir Mruk, Mateusz Budziakowski
CENA 3 EGZ. PROJEKTU

5 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (pompa ciepła powietrze woda do co i cwu)
  • projekt instalacji fotowoltaicznej o mocy 12,4 kWp
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
  • przedmiar + zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
