POWIERZCHNIA MIESZKALNA 267.90 m²

za pomocą formularza kliknij >>

Projekt budynku gospodarczego z zaadaptowanym poddaszem i przeznaczeniem pod obiekt inwentarski. Bez przeszkód można w nim wydzielić chlewnię, oborę lub stajnię, stanowi więc idealne rozwiązanie dla osób pracujących w gospodarstwach rolnych. Bardzo prosta bryła i przekrycie dachem dwuspadowym pozwoli na sprawnie postępującą budowę i ograniczenie kosztów z nią związanych. Zdecydowanym atutem jest doświetlenie wnętrza światłem słonecznym poprzez bardzo dużą liczbę okien w elewacjach, przez co pomieszczenia te są jasne, słoneczne i przyjemne.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

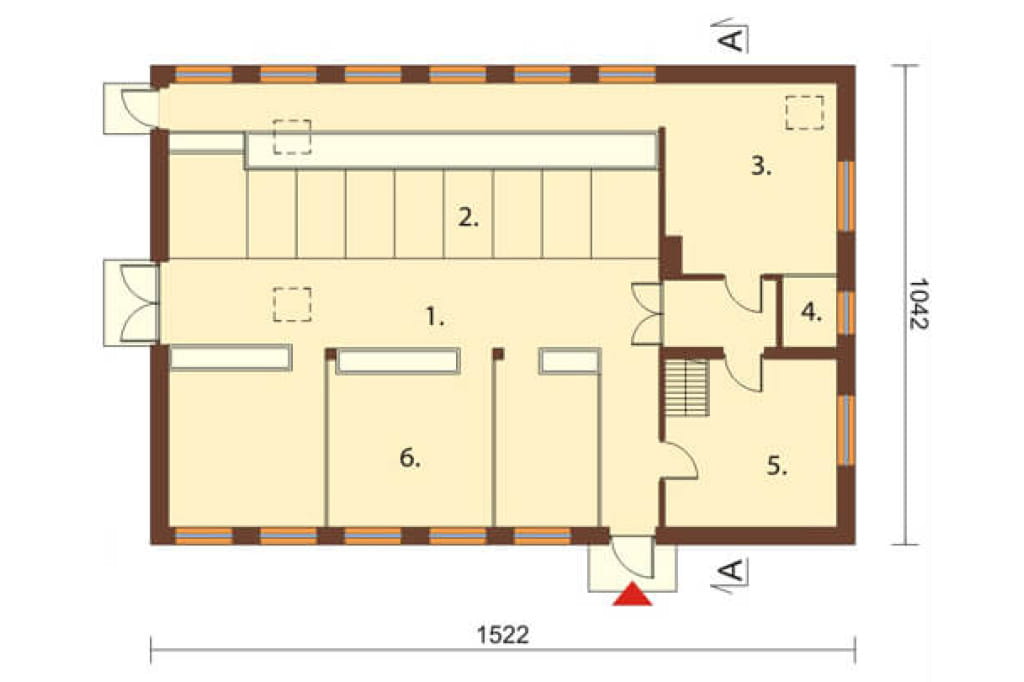

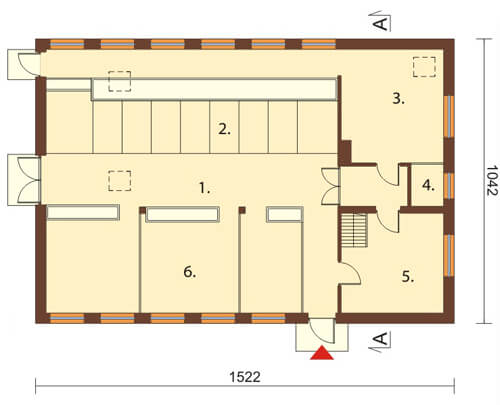

Rzut parteru



Projekt ZG-04 - rzut

1. KOMUNIKACJA 17,8 m²

2. OBORA 44,3 m²

3. PASZARNIA 15,3 m²

4. POM. MAGAZYNOWE 1,9 m²

5. PASZARNIA 12,7 m²

6. CHLEWNIA 36,4 m²

Na parterze zaplanowano obszerne pomieszczenie, w którym bez problemu można wydzielić oborę i chlewnię. Dzięki dużej powierzchni, zwierzęta z pewnością będą czuły się komfortowo, a doświetlenie wnętrza poprawi jakość pracy. Ponadto na parterze znalazły się dwie paszarnie oraz niewielki magazyn.

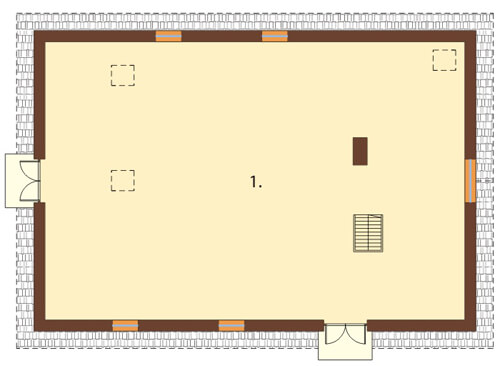

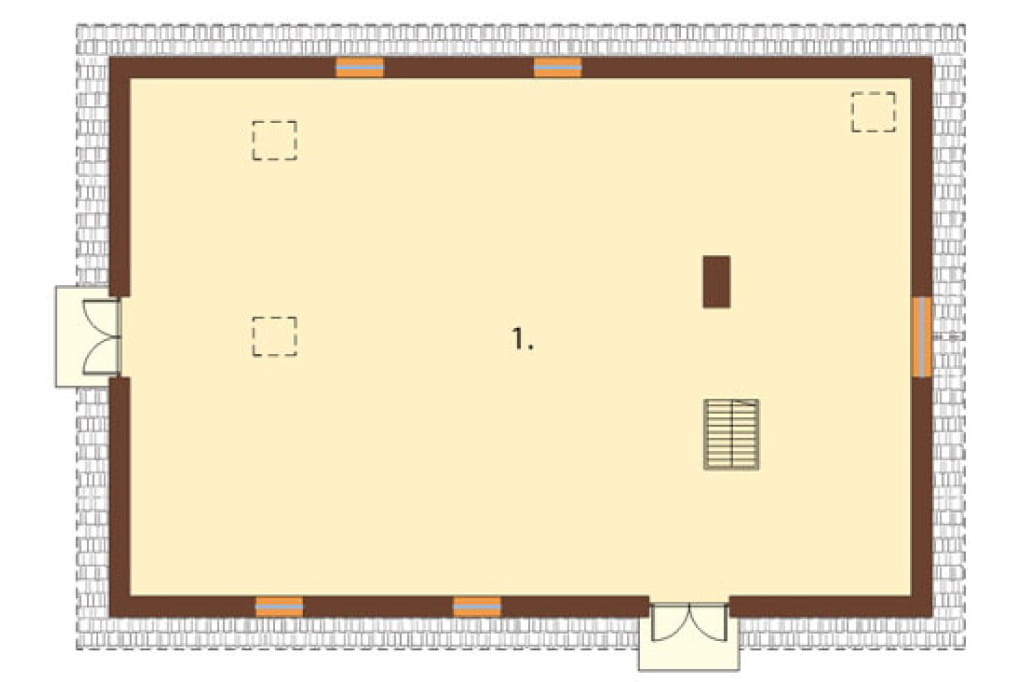

Rzut poddasza



Projekt ZG-04 - rzut

1. STRYCH 139,5 m²

Na poddaszu nie wydzielono osobnych pomieszczeń. Zaplanowano tu otwarty strych, który może być wykorzystany do różnych celów np. magazynowych.

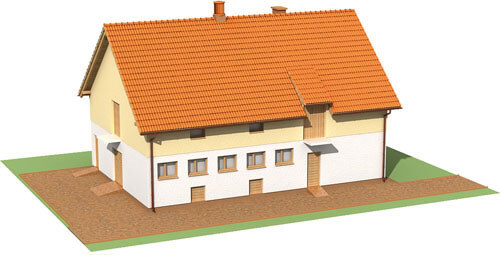

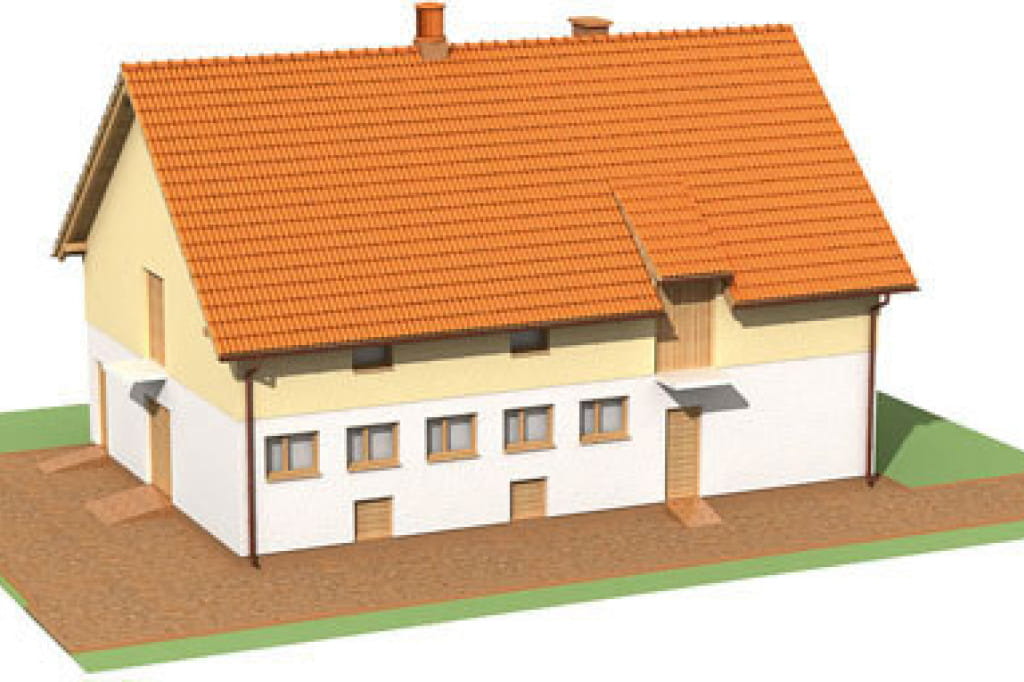

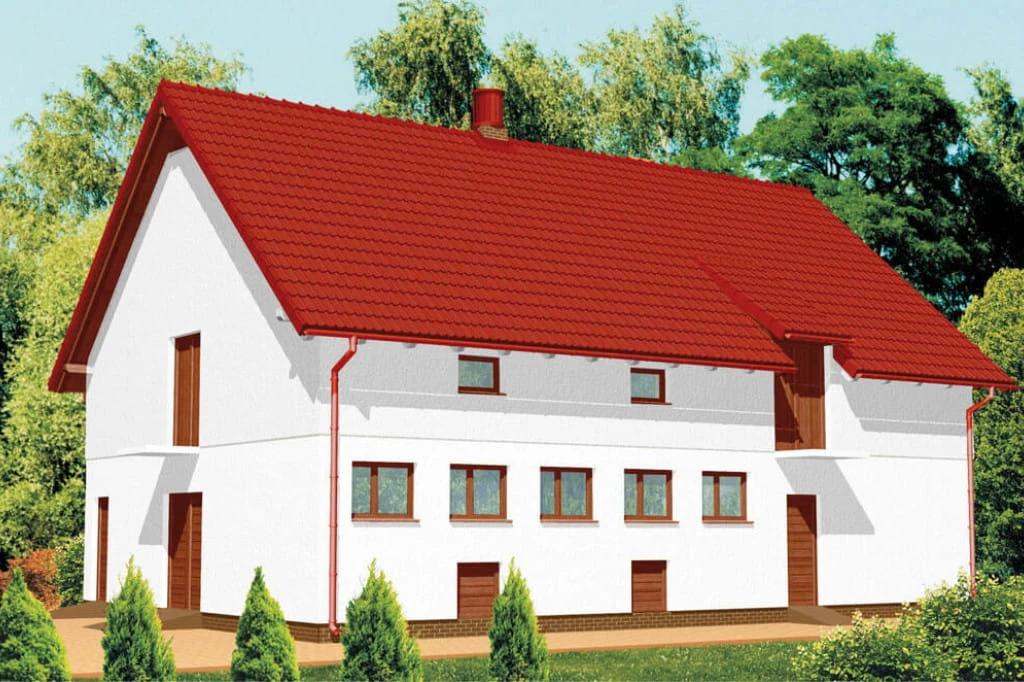

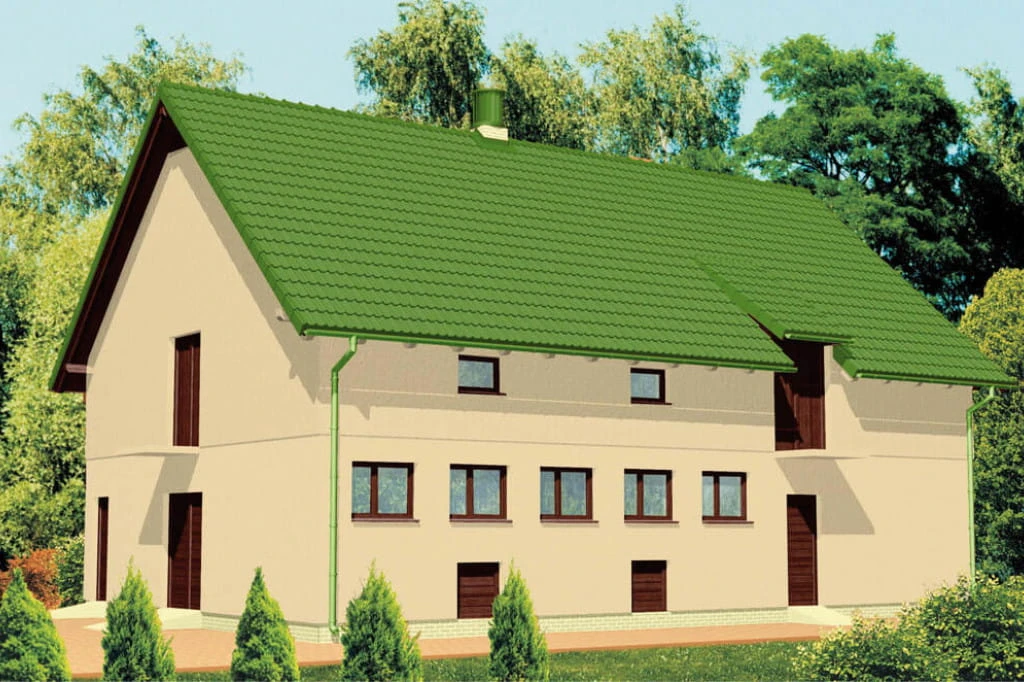

Model



Projekt ZG-04 - model Bryłę budynku zorganizowano na planie prostokąta i jest ona utrzymana w dość tradycyjnym charakterze. Zwarta forma sprawdzi się w sąsiedztwie gospodarstwa lub domów jednorodzinnych na terenach wiejskich. Swoim wyglądem przypomina nieco budynek mieszkalny, dzięki czemu ładnie wpisze się w każdy krajobraz nie zaburzając jego piękna.

Elewacje

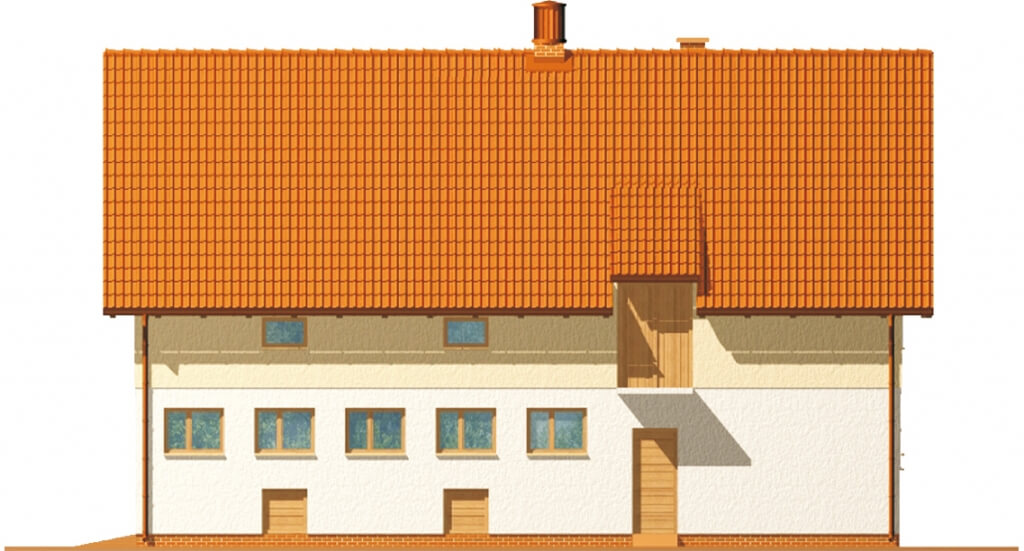

Projekt ZG-04 - elewacja

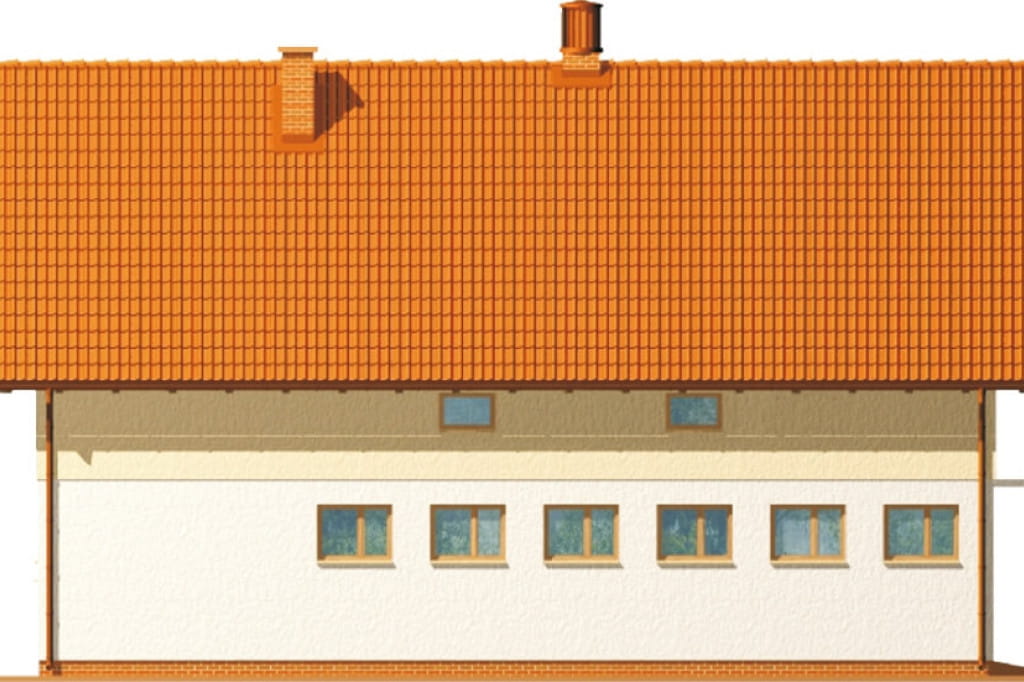

elewacja ogrodowa

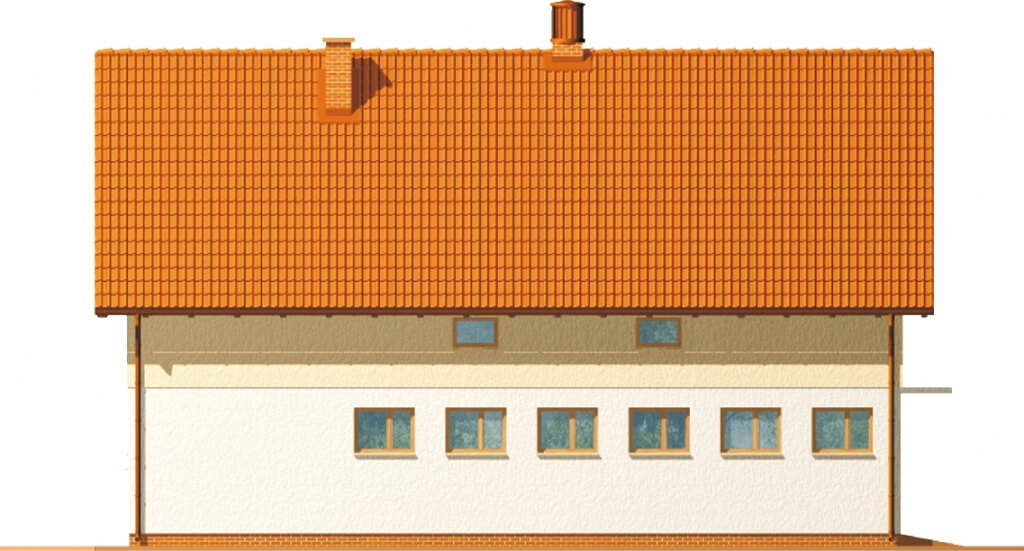

Projekt ZG-04 - elewacja

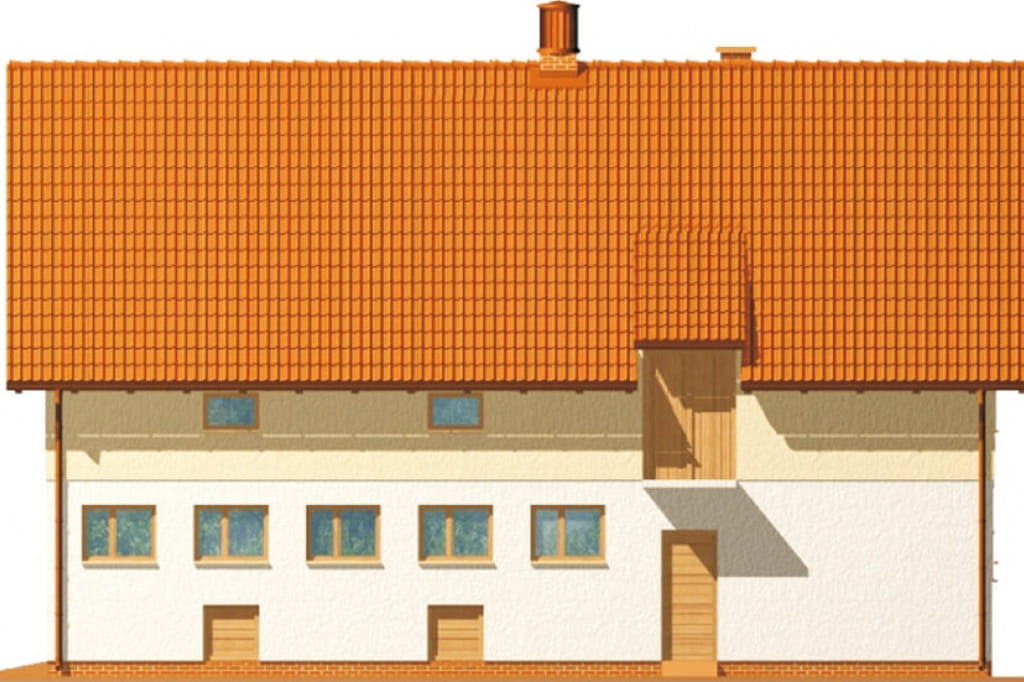

elewacja frontowa

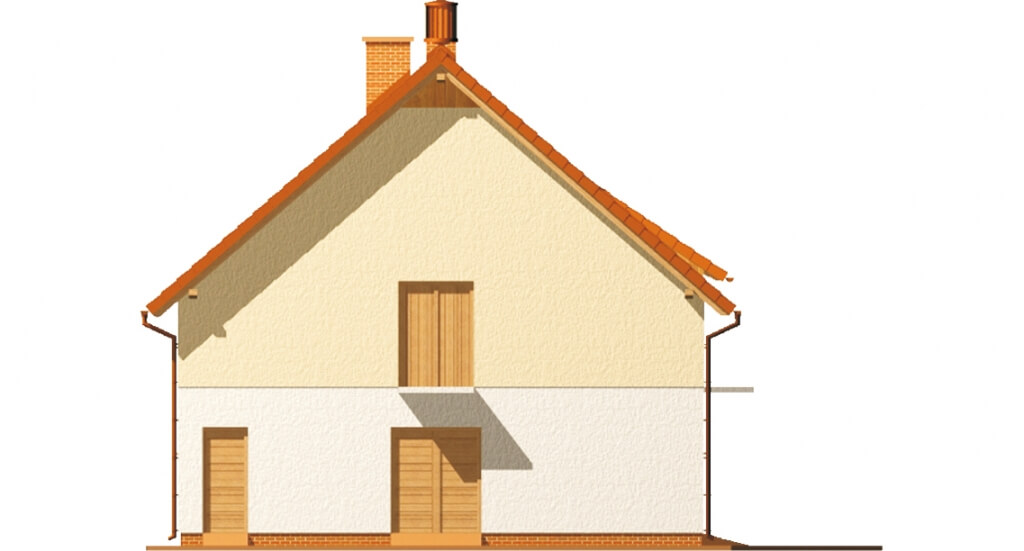

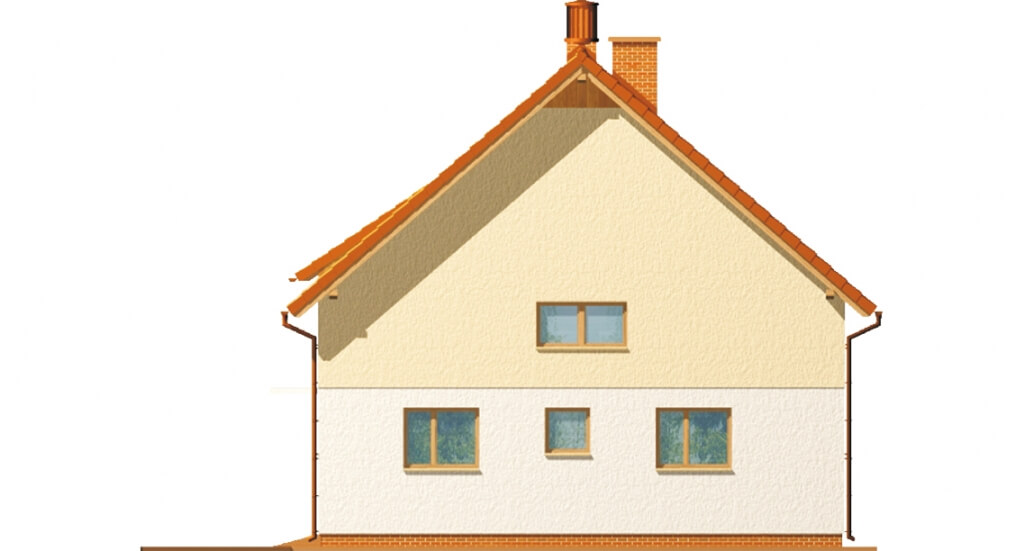

Projekt ZG-04 - elewacja

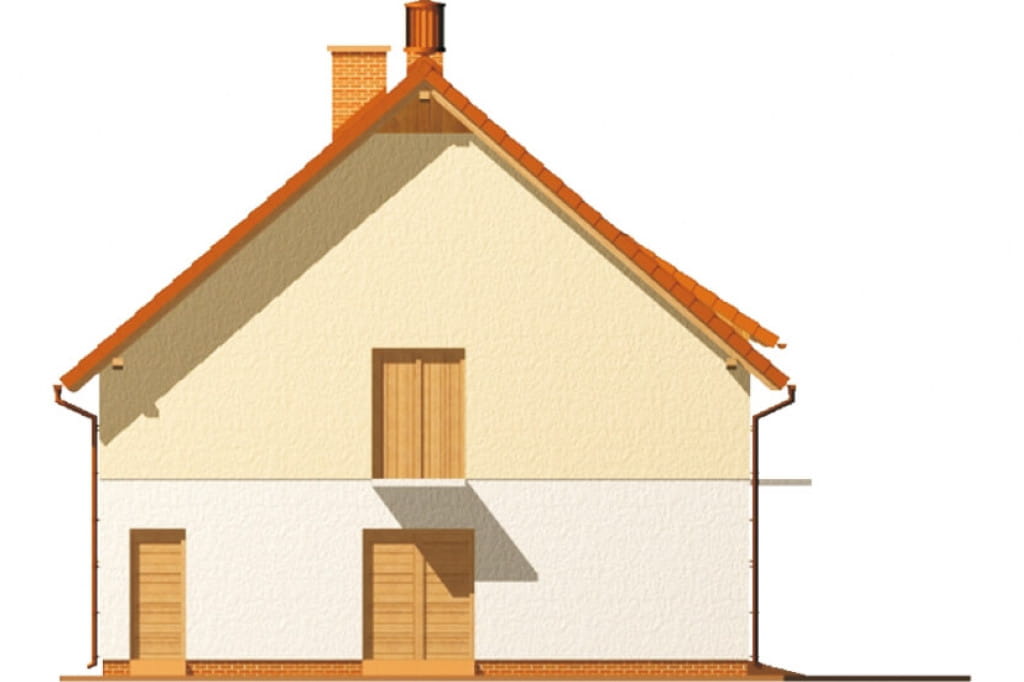

elewacja boczna
Projekt ZG-04 - elewacja

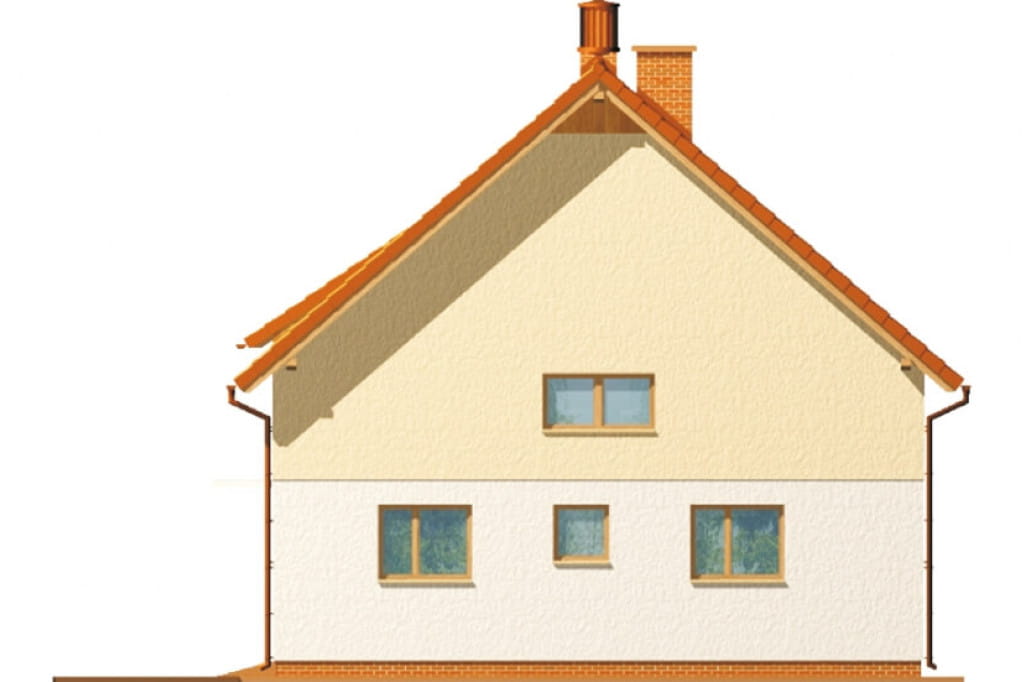

elewacja boczna

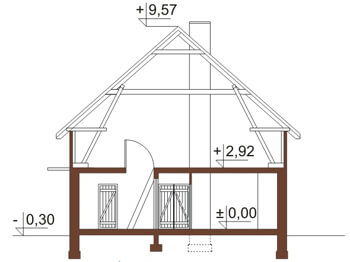

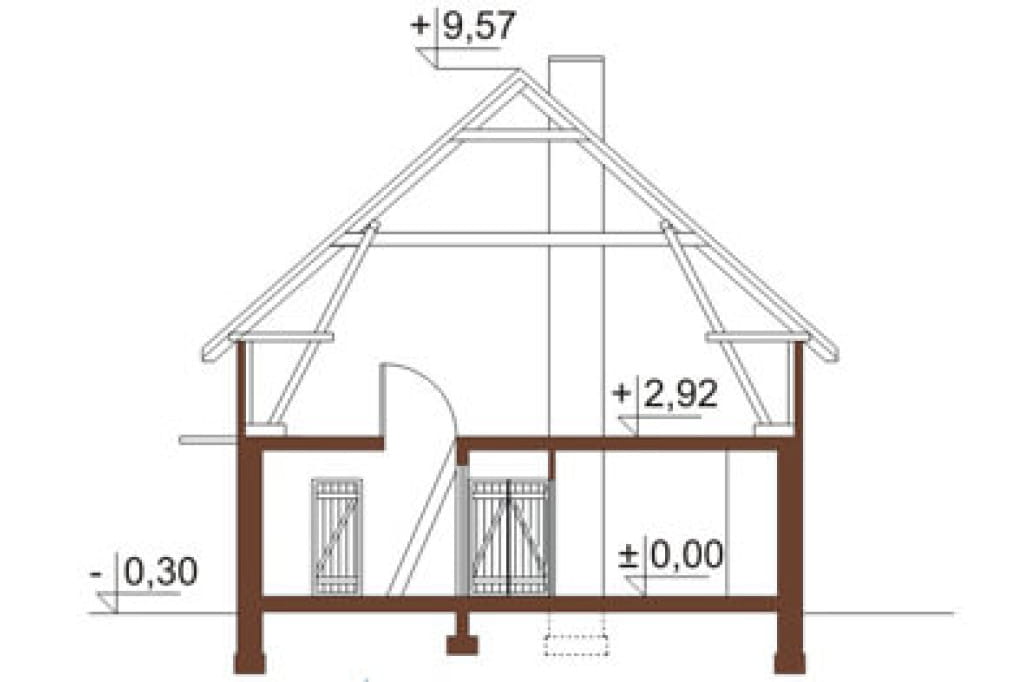

Przekrój



Projekt ZG-04 - przekrój
Budynek jest utrzymany w tradycyjnym stylu, dzięki czemu nie wybije się zanadto z otoczenia. Utworzenie wysokiej ścianki kolankowej na poddaszu pozwoli na lepsze wykorzystanie powierzchni strychu, a duża powierzchnia na doskonałe rozplanowanie funkcji.
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku inwentarskiego, parterowy nie podpiwniczony, ze strychem. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 41°. Program: chlewnia, obora, 2 paszarnie.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 158.60 m²
Powierzchnia użytkowa: 267.90 m²
Kubatura: 822.00 m³
Szerokość działki: 18.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 7
Kąt nachylenia dachu: 41°
Pokój na parterze: Nie
Wysokość budynku: 9.87 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarcze, dla rolnika, projekt stodoły, projekt budynku gospodarczego, projekt obory, projekt chlewni, projekt stajni
Technologia: tradycyjna

Architekt: Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 500 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
