Projekt

ZG-21
Kod: ZG-21
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
CENA 3 EGZ. PROJEKTU 350 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 49.80 m²

za pomocą formularza kliknij >>

Projekt budynku gospodarczo-garażowego z funkcją poddasza użytkowego. Jego wnętrze jest bardzo przestronne i umożliwia organizację zarówno pomieszczeń gospodarczych, jak i garażu oraz zaplecza kuchennego. Bardzo prosta forma nie wybije się z otoczenia i może zostać dostawiona do już istniejącego budynku. Nieskomplikowana konstrukcja pozwoli również na szybką budowę i ekonomiczną eksploatację.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

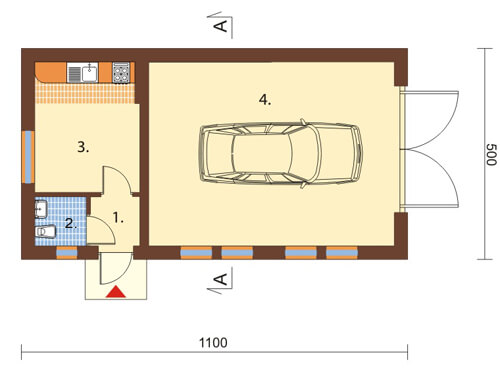

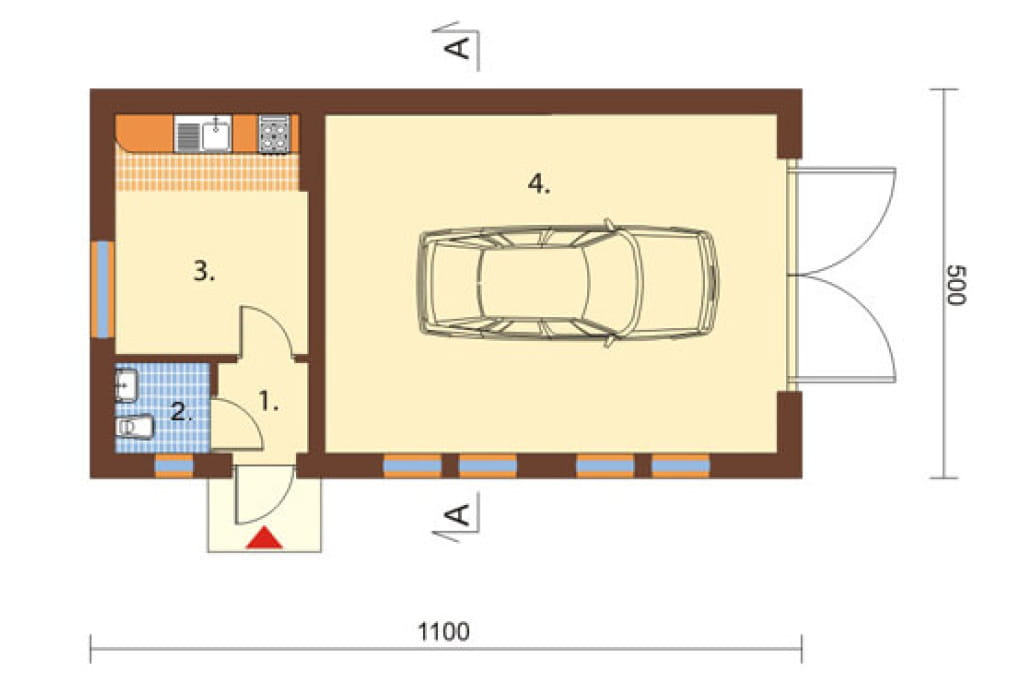

Rzut parteru



Projekt ZG-21 - rzut

1. KOMUNIKACJA 1,4 m²

2. WC 1,5 m²

3. POMIESZCZENIE GOSPODARCZE 10,1 m²

4. GARAŻ 31,4 m²

Na parterze zaplanowano dwie oddzielone od siebie strefy. Pierwszą z nich tworzy przestronny garaż doświetlony frontalnie, zaś drugą wygodna toaleta oraz pomieszczenie gospodarcze z zapleczem kuchennym.

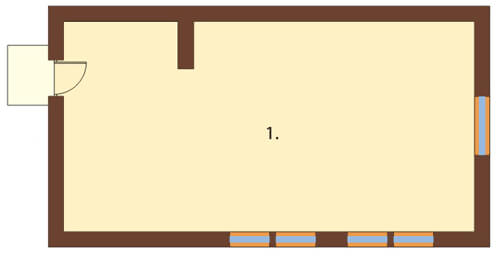

Rzut poddasza



Projekt ZG-21 - rzut

1. STRYCH 46,9 m²

Na poddaszu zaplanowano przestrzeń otwartą, doskonałą do składowania potrzebnych przedmiotów. Można ją jednak podzielić w dowolny sposób poprzez zaprojektowanie dodatkowych ścianek działowych.

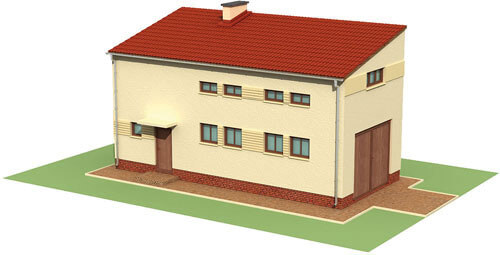

Model



Projekt ZG-21 - model Budynek zaplanowano na kształcie prostokąta bez przesunięć w bryle, dzięki czemu wpisze się on doskonale w każdy teren. Dach pulpitowy umożliwi dostawienie bryły do innego obiektu np. produkcyjnego, który chce powiększyć przestrzeń potrzebną do składowania materiałów lub narzędzi. Elewacje są zaprojektowane w sposób minimalistyczny, tak aby nie przytłaczały innych założeń i krajobrazu.

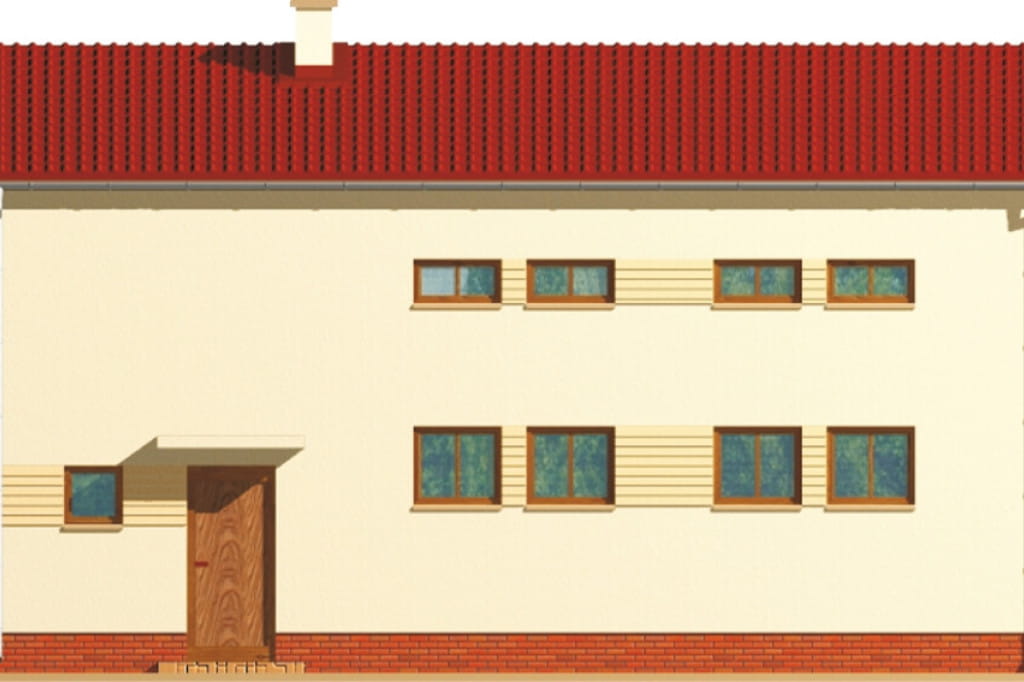

Elewacje

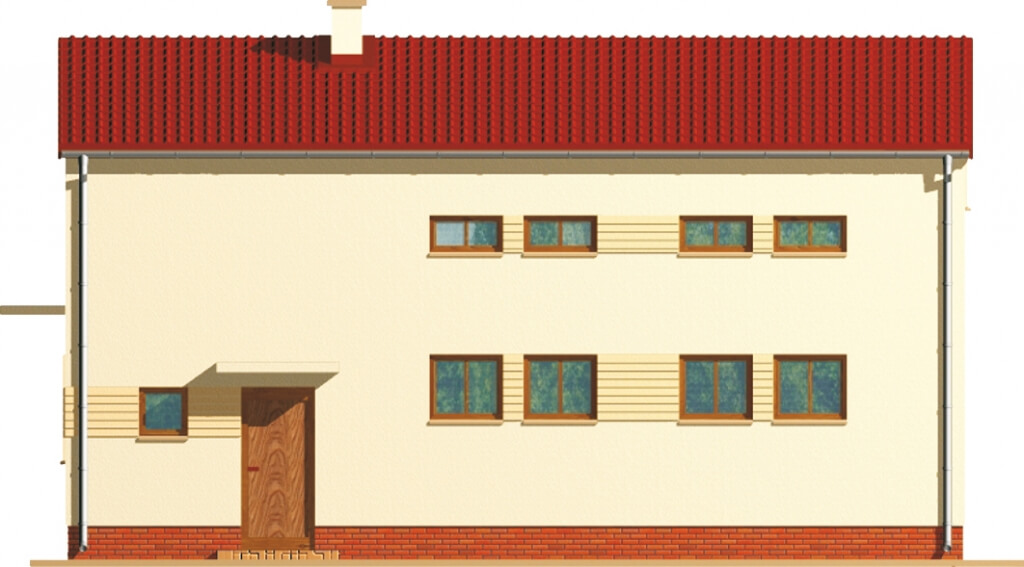

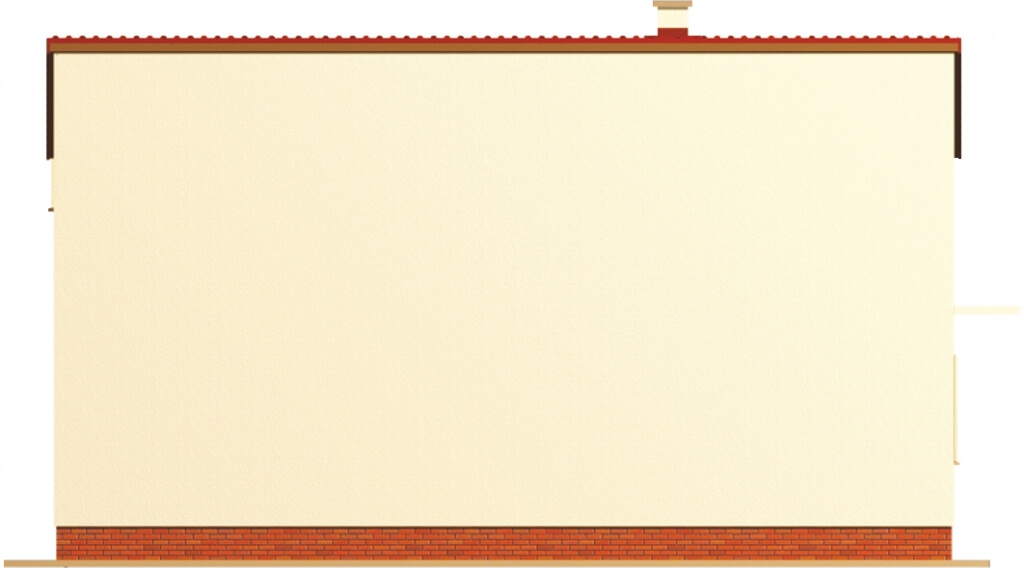

Projekt ZG-21 - elewacja

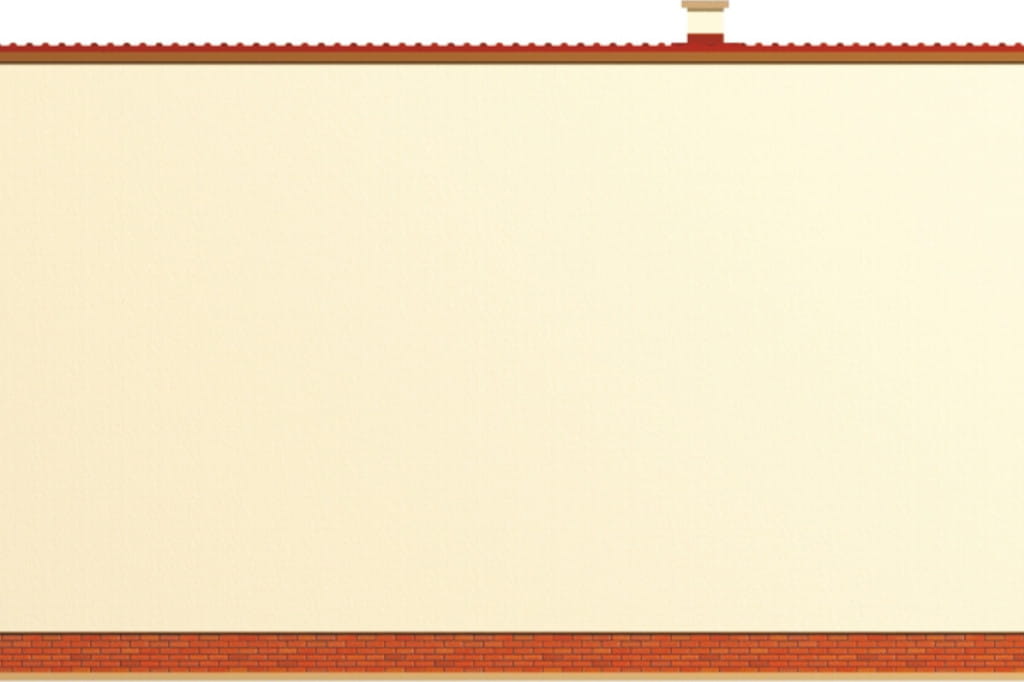

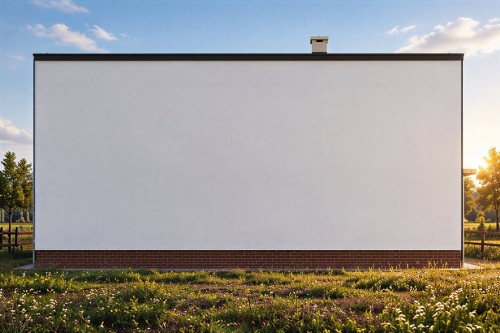

elewacja ogrodowa

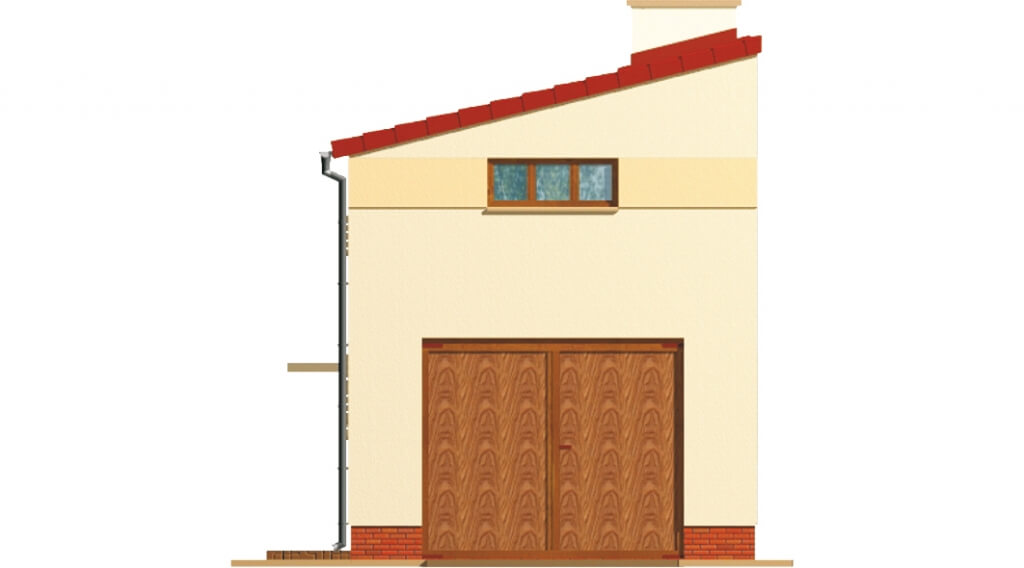

Projekt ZG-21 - elewacja
elewacja frontowa

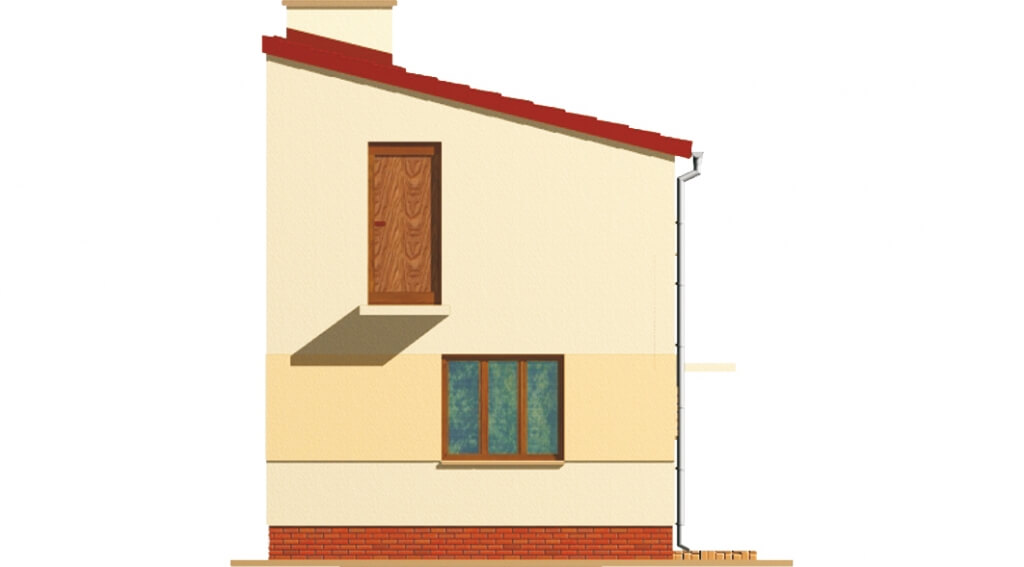

Projekt ZG-21 - elewacja

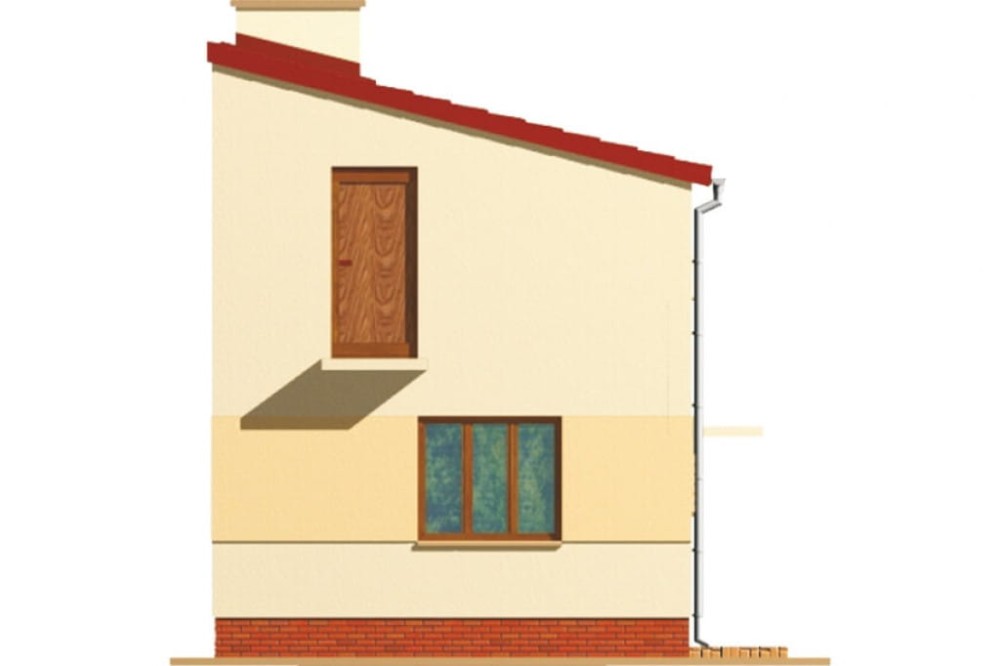

elewacja boczna
Projekt ZG-21 - elewacja

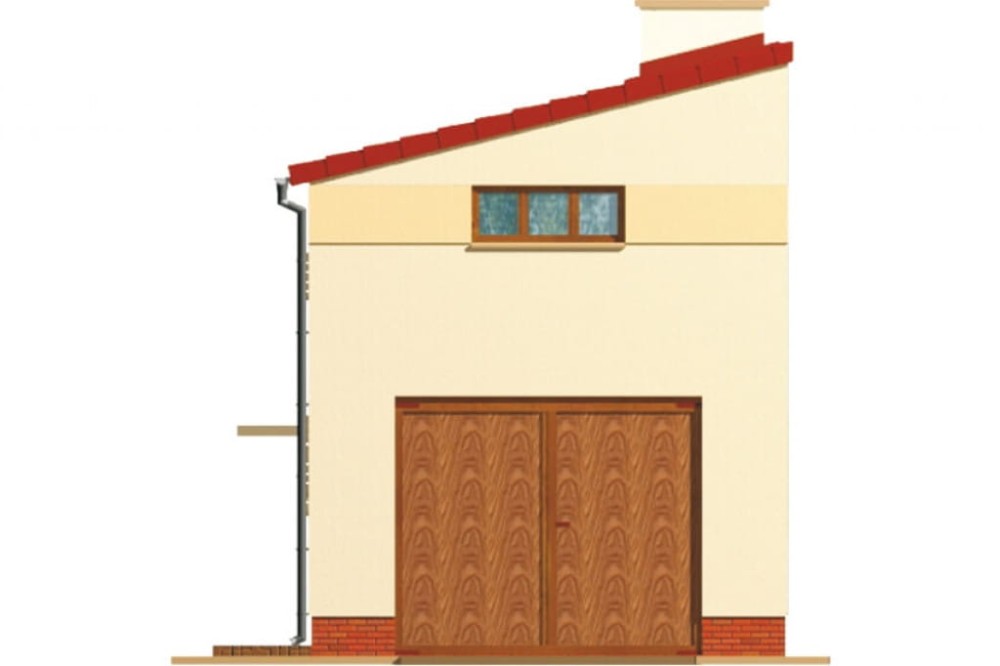

elewacja boczna

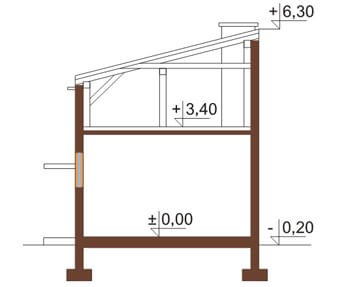

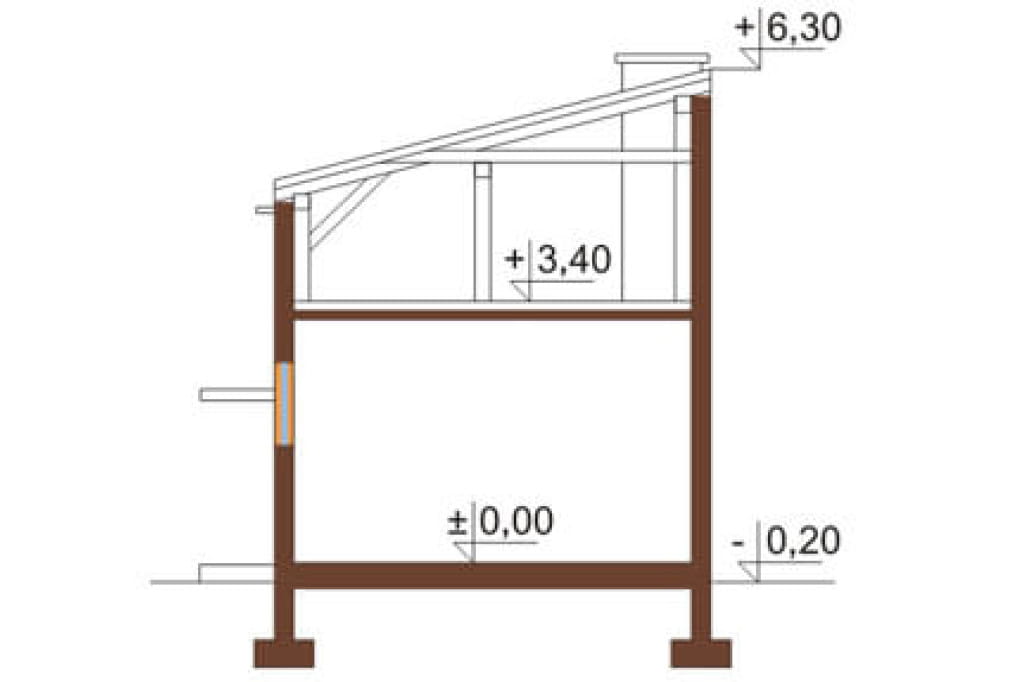

Przekrój



Projekt ZG-21 - przekrój
Budynek posiada nieskoplikowaną konstrukcję, dzięki czemu nie jest skoplikowany w realizacji. Dach pulpitowy o niewielkim nachyleniu połaci urozmaica prostą formę.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek gospodarczo - garażowy ZG-21
parterowy ze strychem, bez podpiwniczenia

Ściany zewnętrzne: cegła pełna 25cm i 38cm, tynk zewnętrzny
Strop: żelbetowy
Kąt nachylenia dachu: 14°.
Program: pomieszczenie gospodarcze, garaż, WC,strych

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 55.00 m²
Powierzchnia użytkowa: 91.30 m²
Kubatura: 251.00 m³
Szerokość działki: 12.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 5
Kąt nachylenia dachu: 14°
Pokój na parterze: Nie
Wysokość budynku: 6.5 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt garażu
Technologia: tradycyjna

Architekt: Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 350 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
