Projekt

ZG-37
Kod: ZG-37
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
PROJEKTY HOTELI
Z RESTAURACJĄ OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 350 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 11.20 m²

za pomocą formularza kliknij >>

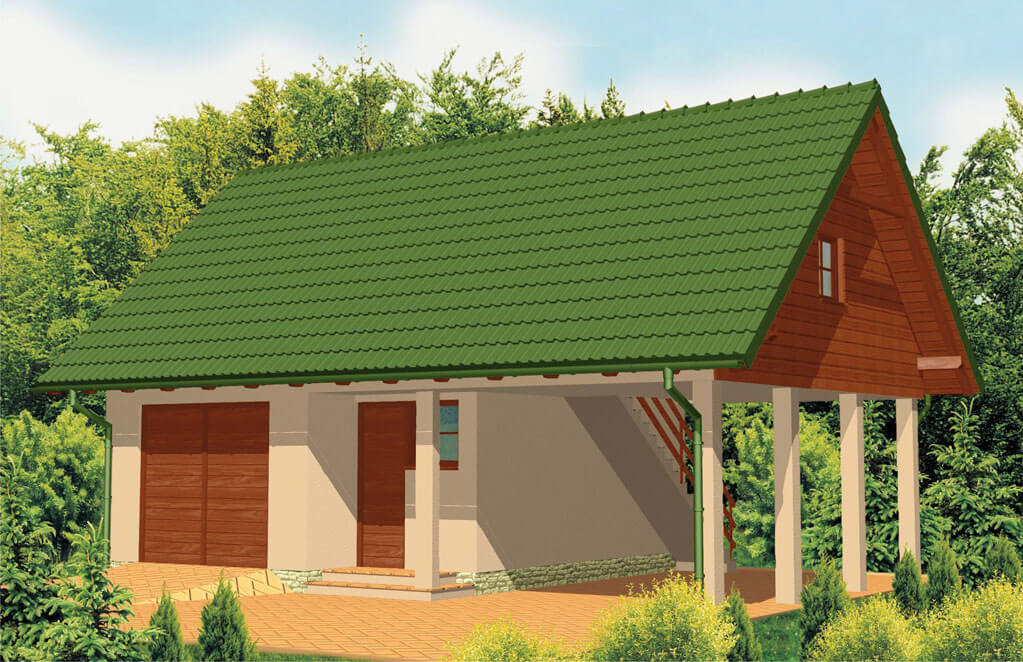

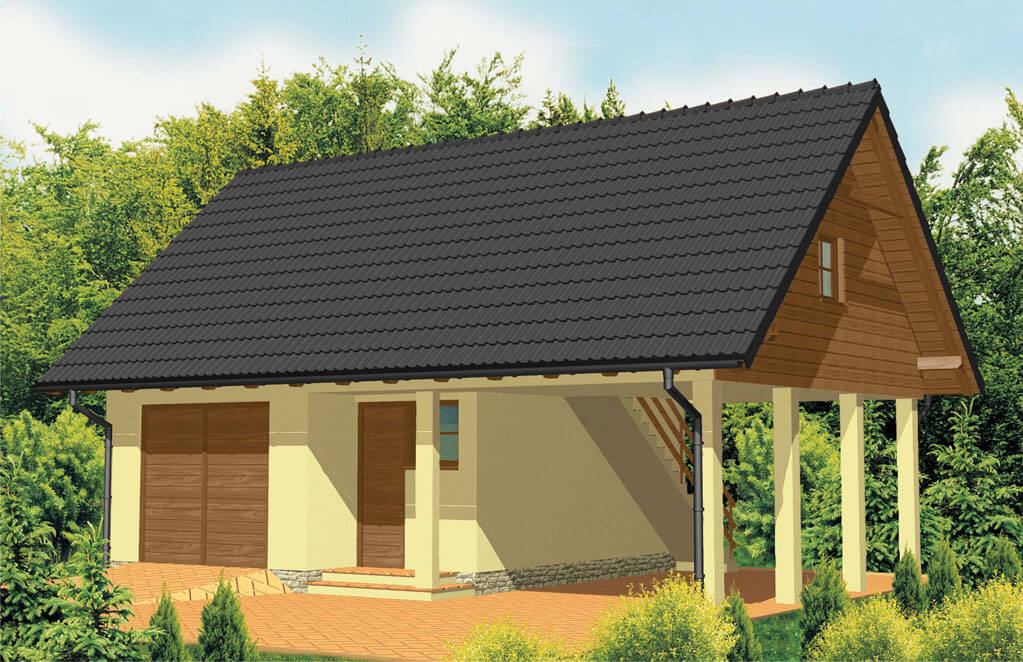

Projekt obiektu wielofunkcyjnego, idealnego do zaplanowania w nim garażu, schowka, a nawet przytulnego domku letniskowego. Jego styl nawiązuje do tradycyjnego budownictwa, a zarazem łączy elementy nowoczesnej architektury. Obiekt jest ciekawy ze względu na stworzenie podcienionej wiaty samochodowej i sprawia wrażenie niezwykle zgrabnego, dzięki podparciu połaci poprzez minimalistyczne w kształcie kolumienki. Budynek może wpasować się w krajobraz, poprzez dobór materiałów elewacyjnych nawiązujących do stylu otoczenia.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

Rzut parteru



Projekt ZG-37 - rzut

1. GARAŻ 21,8 m²

2. POMIESZCZENIE GOSPODARCZE 5,3 m²

3. POMIESZCZENIE GOSPODARCZE 2,7 m²

4. WIATA + SCHODY 27,4 m² Na parterze wyodrębniono trzy pomieszczenia wewnętrzne oraz otwartą wiatę samochodową. W jej narożu zorganizowano dodatkowo schody prowadzące na poddasze budynku. We wnętrzu zaplanowano garaż jednostanowiskowy oraz dwa pomieszczenia gospodarcze, które można przekształcić w jedno poprzez usunięcie ścianki działowej.

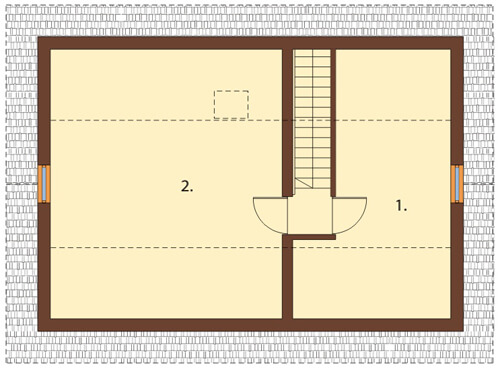

Rzut poddasza



Projekt ZG-37 - rzut

1. POMIESZCZENIE GOSPODARCZE 19,3 m²

2. STRYCH 35,2 m² Na poddasze prowadzą schody jednobiegowe. Znalazło się tu pomieszczenie gospodarcze doświetlone dzięki umieszczeniu w połaci dachu świetlika oraz strych. Są one idealne do składowania przedmiotów i pozwolą na wygodne rozplanowanie przestrzeni. Można tu również stworzyć tymczasową przestrzeń mieszkalną.

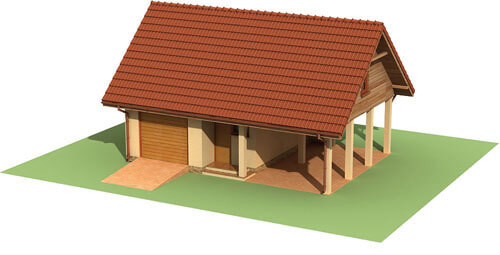

Model



Projekt ZG-37 - model Prosta forma budynku została przełamana poprzez otwarcie części parteru i stworzenie w nim zacienionej wiaty samochodowej. Wejście do budynku - zarówno od strony frontowej, jak i ogrodowej również zostało lekko wsunięte, dzięki czemu jest chronione przed wiatrem i deszczem. Duże nachylenie połaci dachowej pozwoli na organizację wygodnego poddasza użytkowego.

Elewacje

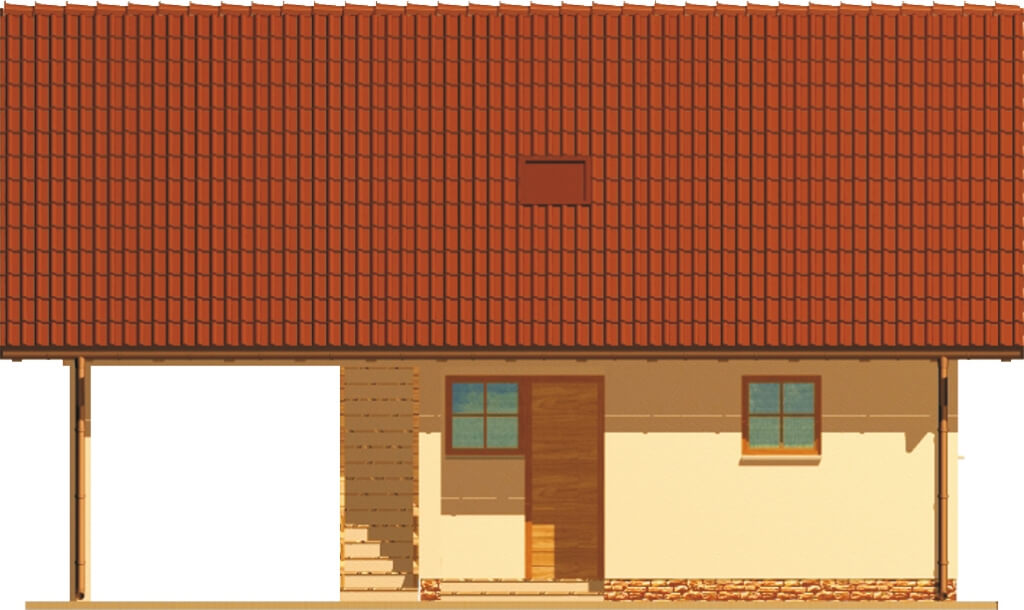

Projekt ZG-37 - elewacja
elewacja ogrodowa

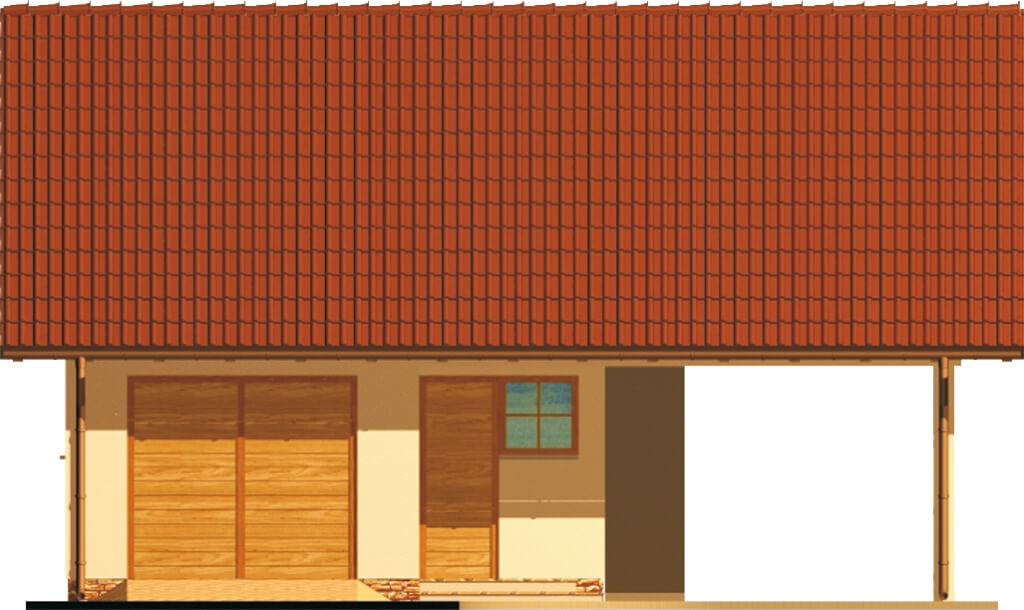

Projekt ZG-37 - elewacja
elewacja frontowa

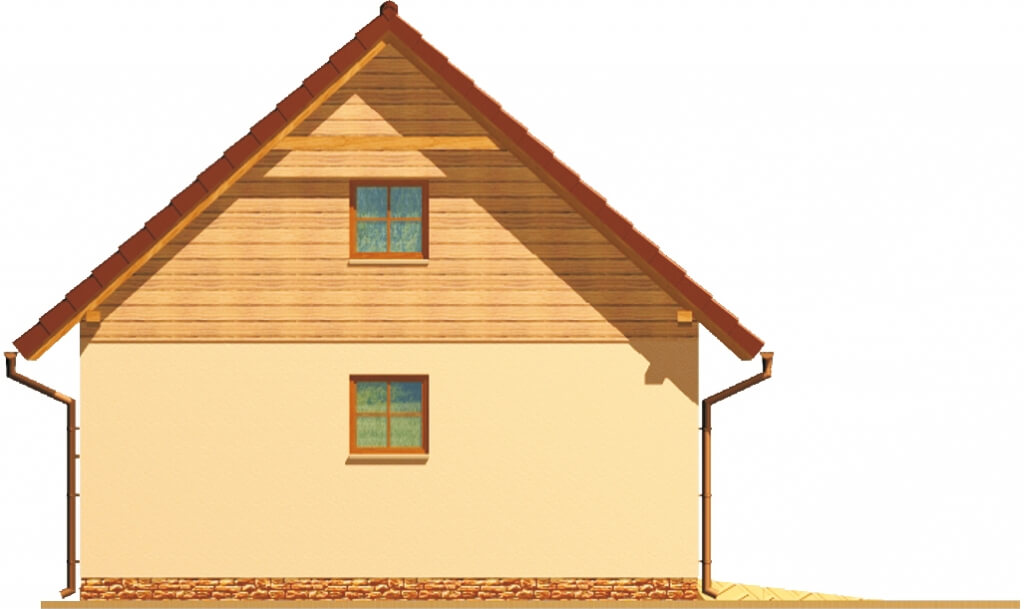

Projekt ZG-37 - elewacja
elewacja boczna

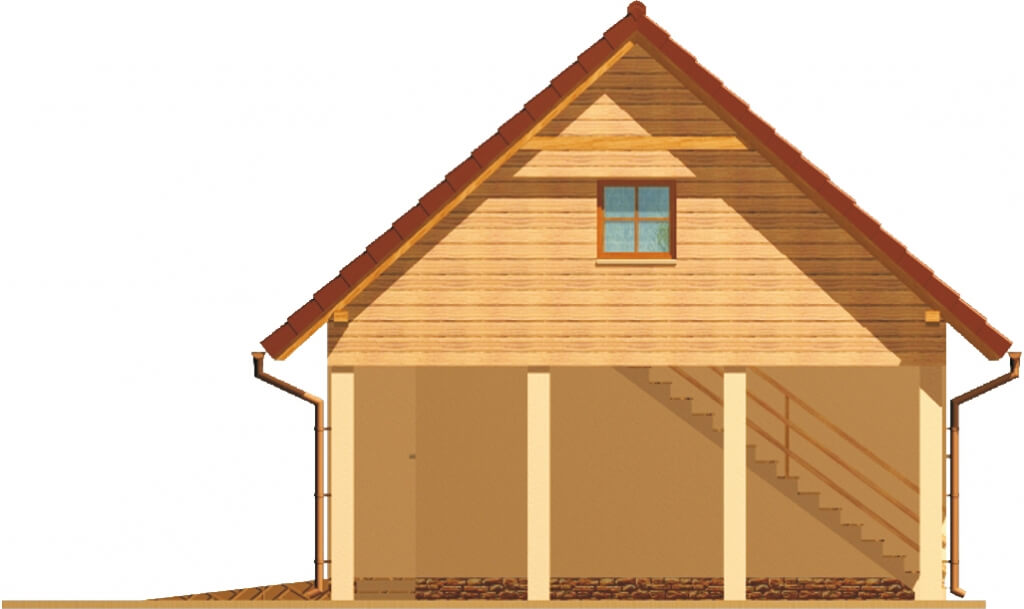

Projekt ZG-37 - elewacja
elewacja boczna

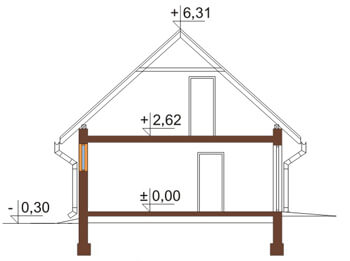

Przekrój



Projekt ZG-37 - przekrój
Konstrukcja budynku przypomina tradycyjne domy jednorodzinne poprzez zastosowanie dachu dwuspadowego, dzięki czemu bryła nawiąże do każdego krajobrazu. Zaplanowanie kilku pomieszczeń we wnętrzu pozwoli natomiast na lepszą organizację życia.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek garażowo-składowy, parterowy, bez podpiwniczenia ze strychem. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu: 42°. Program: garaż, wiata, 3 pomieszczenia gospodarcze, oraz strych.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 70.70 m²
Powierzchnia użytkowa: 60.30 m²
Kubatura: 354.50 m³
Szerokość działki: 15.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 5
Kąt nachylenia dachu: 42°
Pokój na parterze: Nie
Wysokość budynku: 6.61 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: garaże, gospodarczo-garażowe, gospodarcze
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Teresa Jakubowska
CENA 3 EGZ. PROJEKTU 350 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
