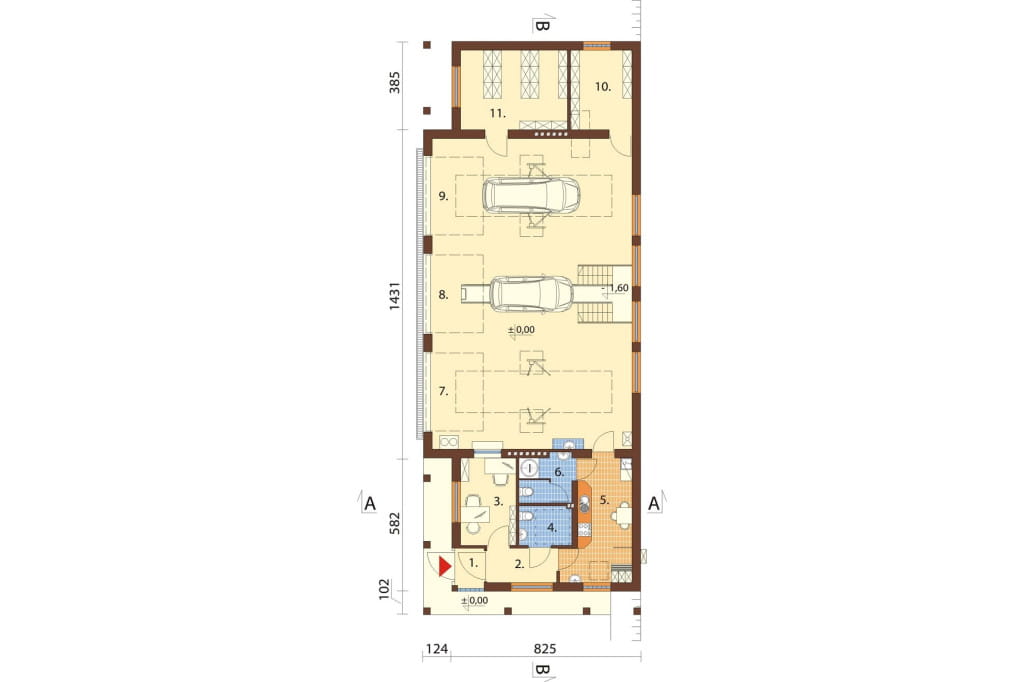

Rzut parteru



Projekt LK-13 - rzut

RZUT PARTERU: 182,8 m2

1. Wiatrołap 2,3 m2
2. Hall 4,6 m2
3. Biuro 9,3 m2
4. WC niepełnosprawnych 4,0 m2
5. Pokój socjalny 14,1 m2
6. Łazienka 4,7 m2
7. Stanowisko napraw 38,8 m2
8. Stanowisko diagnostyczne 40,7 m2
9. Stanowisko napraw 38,8 m2
10. Magazyn 9,3 m2
11. Magazyn 16,2 m2

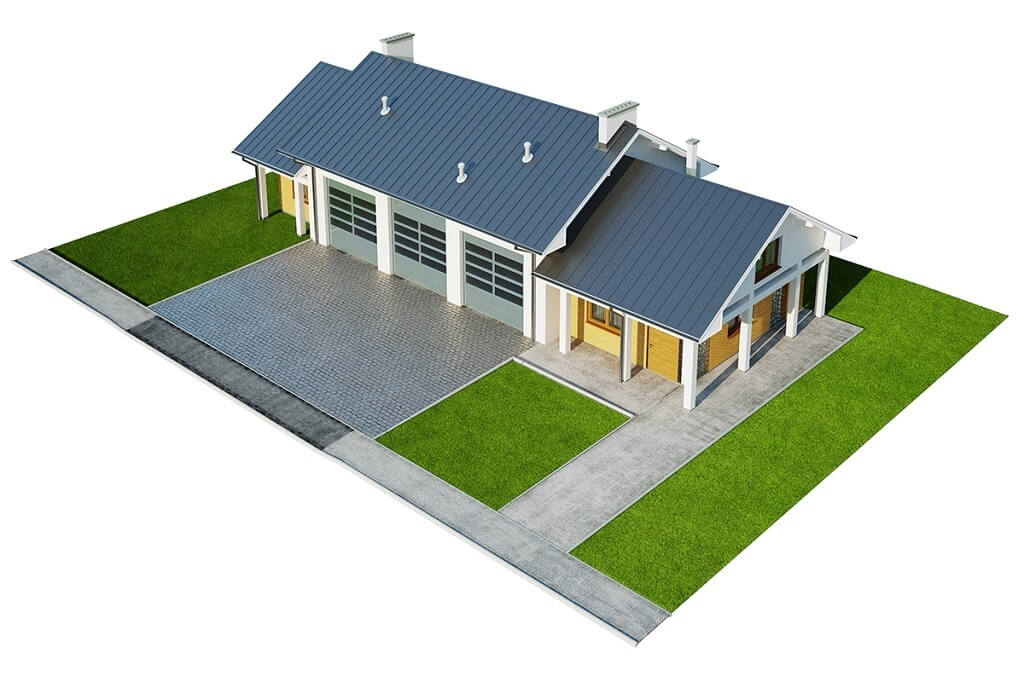

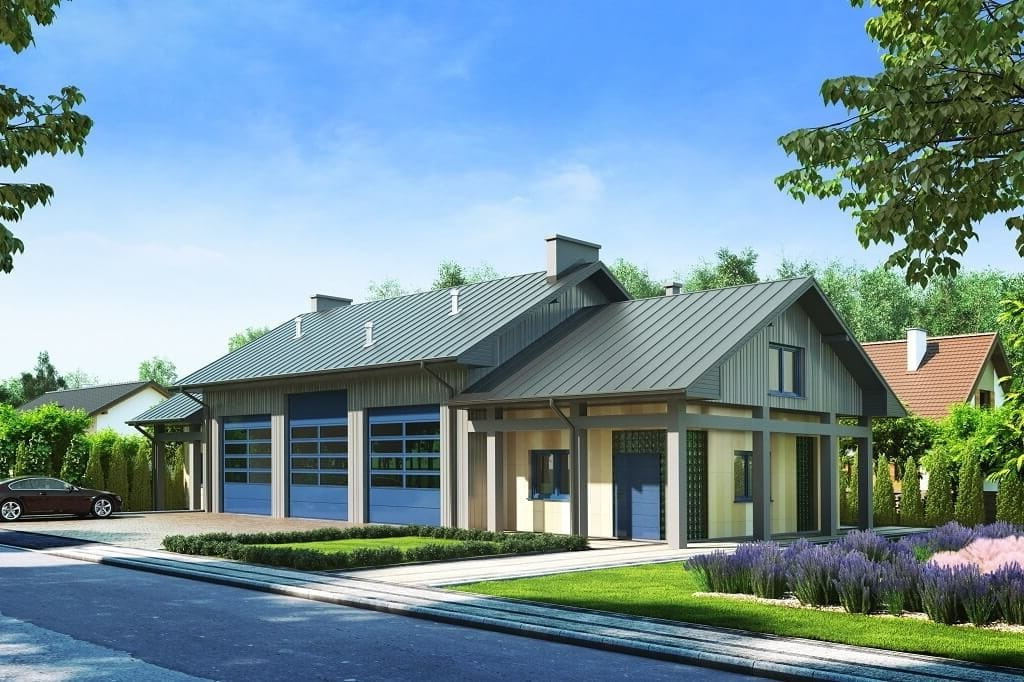

Model



Projekt LK-13 - model

Elewacje

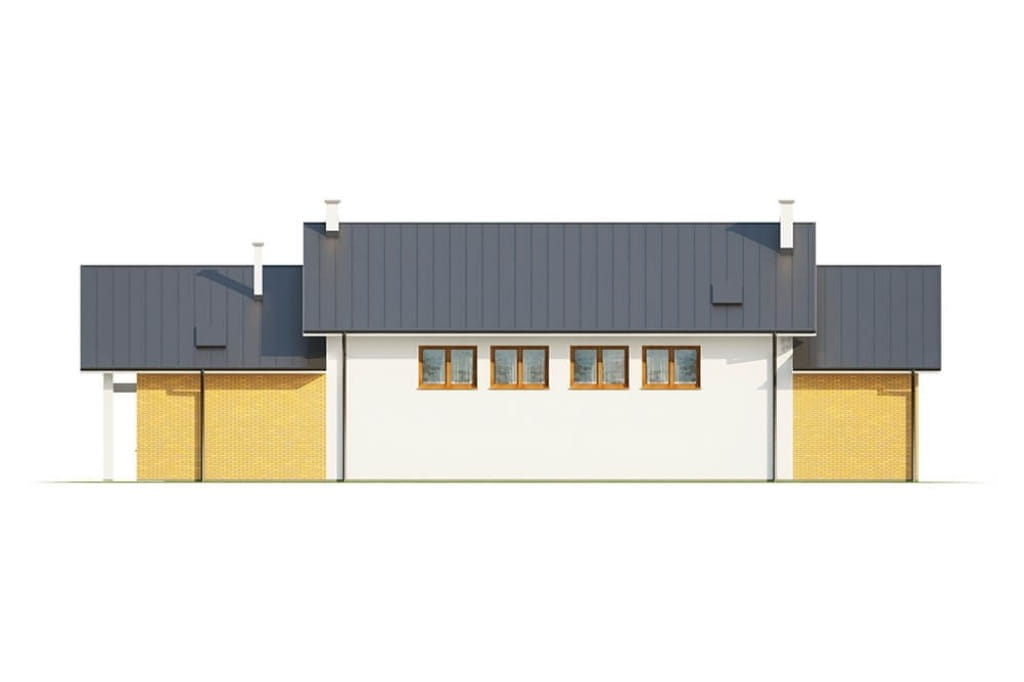

Projekt LK-13 - elewacja
elewacja ogrodowa
Projekt LK-13 - elewacja

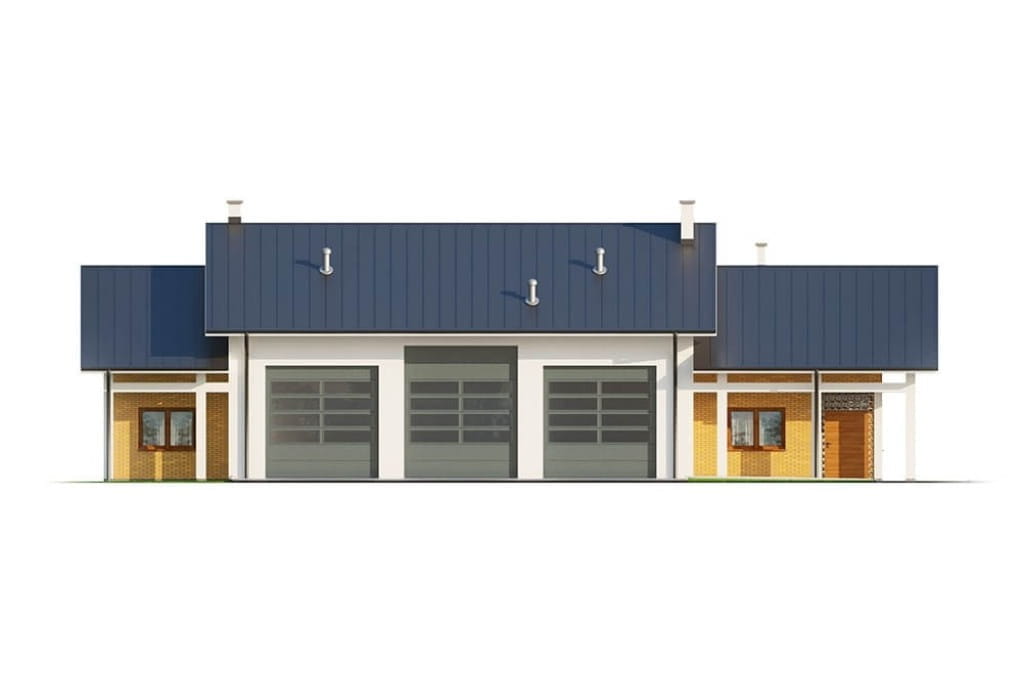

elewacja frontowa

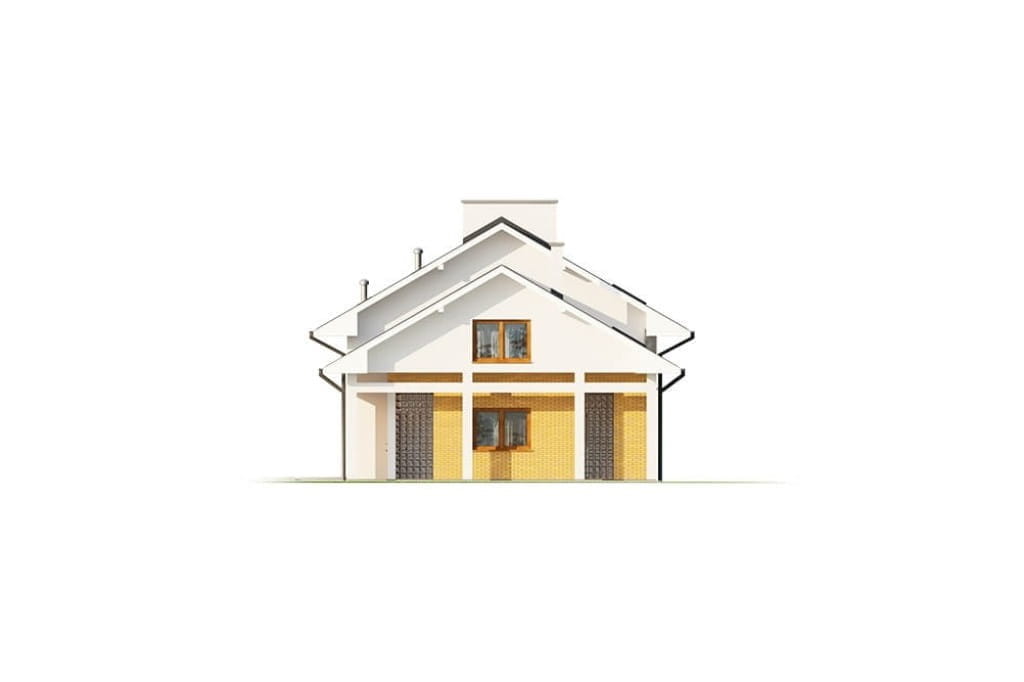

Projekt LK-13 - elewacja
elewacja boczna

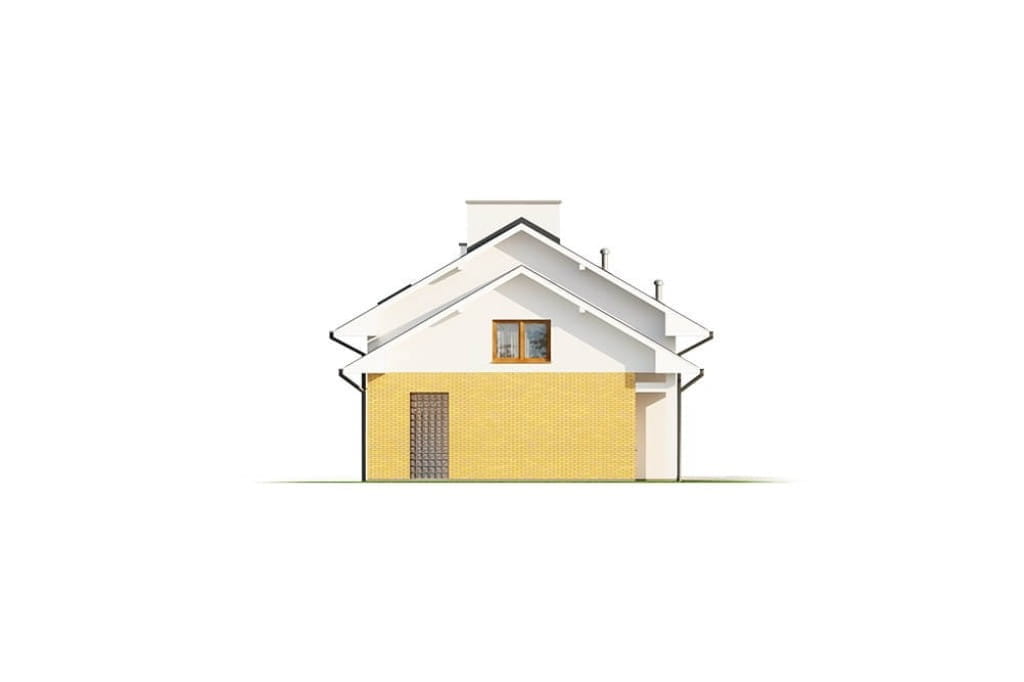

Projekt LK-13 - elewacja
elewacja boczna

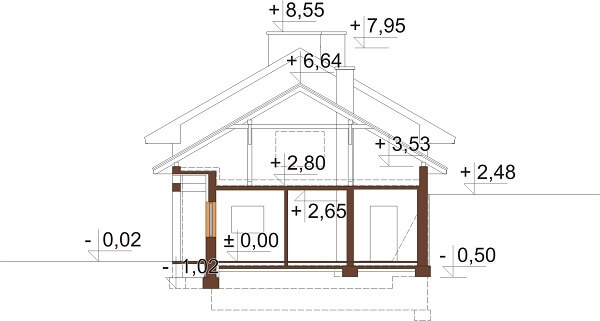

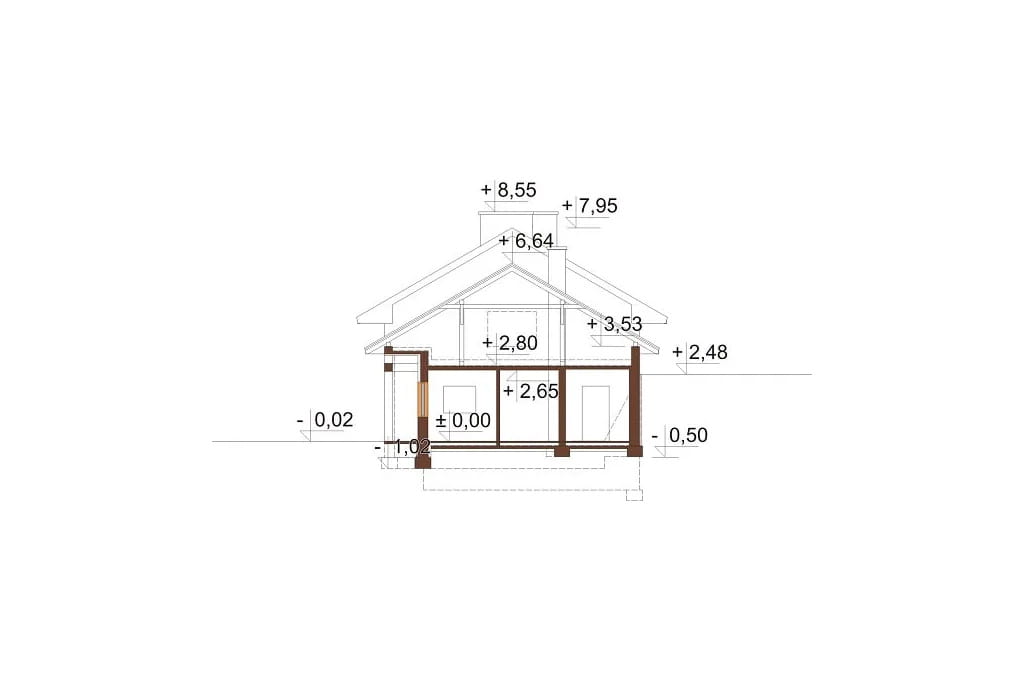

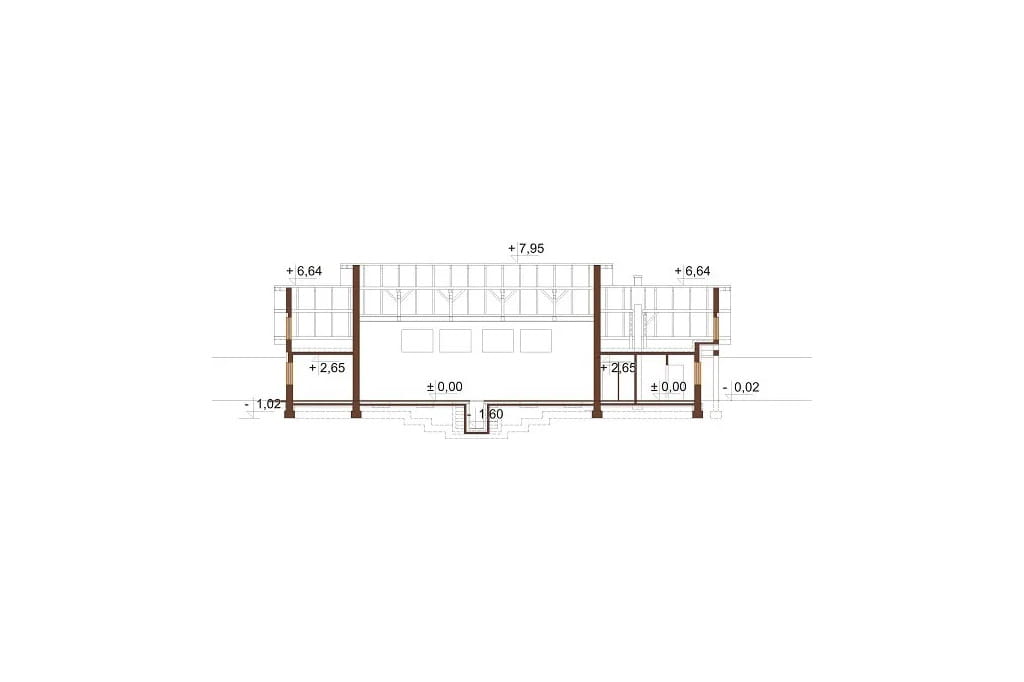

Przekrój



Projekt LK-13 - przekrój Projekt LK-13 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt warsztatu samochodowego LK-13
Budynek jest obiektem parterowym i nie jest podpiwniczony. W budynku przewiduje się zatrudnienie 3 pracowników.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm
Strop w budynku: żelbetowy na części
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła powietrze woda
Pokrycie dachu: blacha dachówkowa
Program: wiatrołap, biuro, WC dla osób niepełnosprawnych, pokój socjalny, łazienka, 2 stanowiska napraw, stanowisko diagnostyczne, 2 magazyny

 Powierzchnia zabudowy: 237.50 m²
Powierzchnia użytkowa: 182.80 m²
Kubatura: 924.50 m³
Szerokość działki: 17.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 11
Kąt nachylenia dachu: 30
Pokój na parterze: Nie
Wysokość budynku: 7.97 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 91.06 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: handlowo-usługowe, komercyjne, projekt warsztatu samochodowego, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

8 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
