Projekt

Budynek gastronomiczny z zapleczem noclegowym
Kod: K-50
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 600 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

K-50 to projekt budynku gastronomicznego z bogatym zapleczem noclegowym. Świetnie nadaje się na prosty pensjonat, który będzie miał dużą salę restauracyjną na parterze i pokoje z łazienkami dla gości na poddaszu. W architekturze K-50 dominuje prostota i minimalizm, dzięki czemu bryła jest spójna, a projekt będzie łatwy w realizacji. Na dachu przewidzieliśmy instalację solarną, która wspomaga ogrzewanie ciepłej wody w budynku.

zobacz realizacje naszych projektów

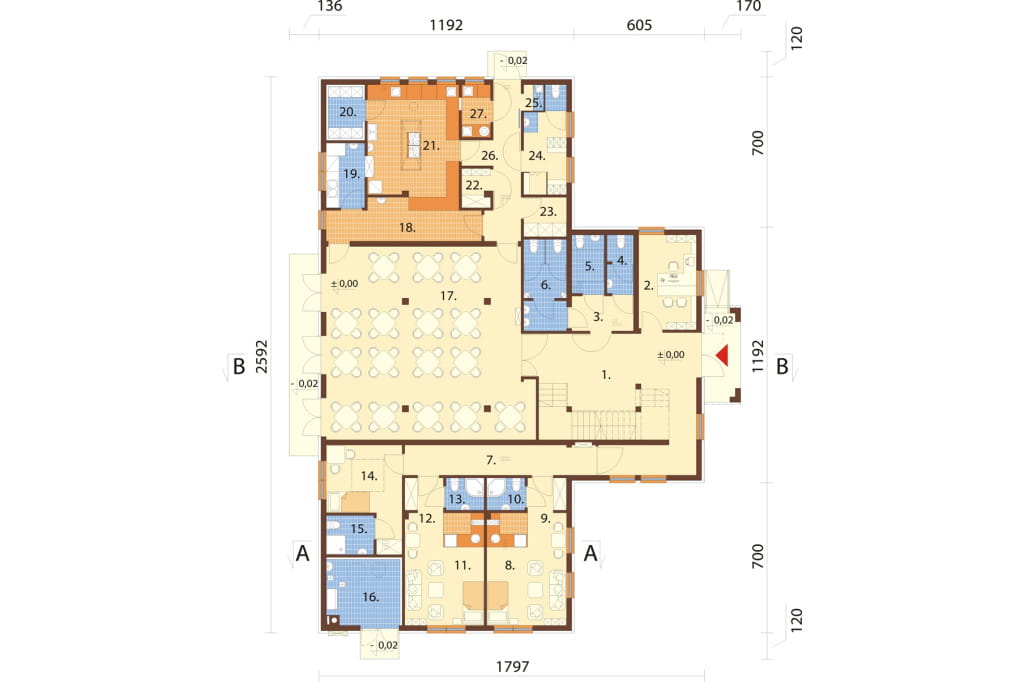

Rzut parteru



Projekt K-50 - rzut PARTER: 328,5 m2
 1. Hall / schody 44,6 m2
2. Biuro 12,1 m2
3. Przedsionek 4,7 m2
4. WC damski 3,4 m2
5. WC dla os. niepełnosprawnych 4,1 m2
6. WC męski 8,3 m2
7. Korytarz 12,5 m2
8. Pokój z aneksem kuchennym 19,5 m2
9. Przedpokój 2,7 m2
10. Łazienka 2,7 m2
11. Pokój z aneksem kuchennym 19,5 m2
12. Przedpokój 2,7 m2
13. Łazienka 2,7 m2
14. Pokój dla os. niepełnosprawnych 13,5 m2
15. Łazienka 4,1 m2
16. Kotłownia 10,3 m2
17. Restauracja 85,8 m2
18. Rozdzielnia kelnerska 11,6 m2
19. Zmywalnia 5,4 m2
20. Chłodnia 3,8 m2
21. Kuchnia 23,6 m2
22. Magazyn 2,4 m2
23. Magazyn 3,6 m2
24. Pom. socjalne + WC 9,0 m2
25. Pom. porządkowe 1,1 m2
26. Korytarz 11,8 m2
27. Pom. obróbki jaj i warzyw 3,3 m2

Na parterze zaprojektowaliśmy recepcję, oraz część restauracyjną z pełnym zapleczem kuchennym, socjalnym i magazynowym. Duża sala konsumpcyjna o powierzchni 85 m2 może przyjąć do ~60 osób, więc można w niej bez problemu organizować przyjęcia okolicznościowe. Do dyspozycji gości przygotowaliśmy trzy pokoje, z czego dwa mają aneksy kuchenne a jeden przystosowany jest do potrzeb osób niepełnosprawnych. Zaraz przy głównym wejściu jest biuro oraz węzeł sanitarny. Kotłownia jest osobnym pomieszczeniem z wejściem wyłącznie z zewnątrz.
POWIĘKSZ RZUT

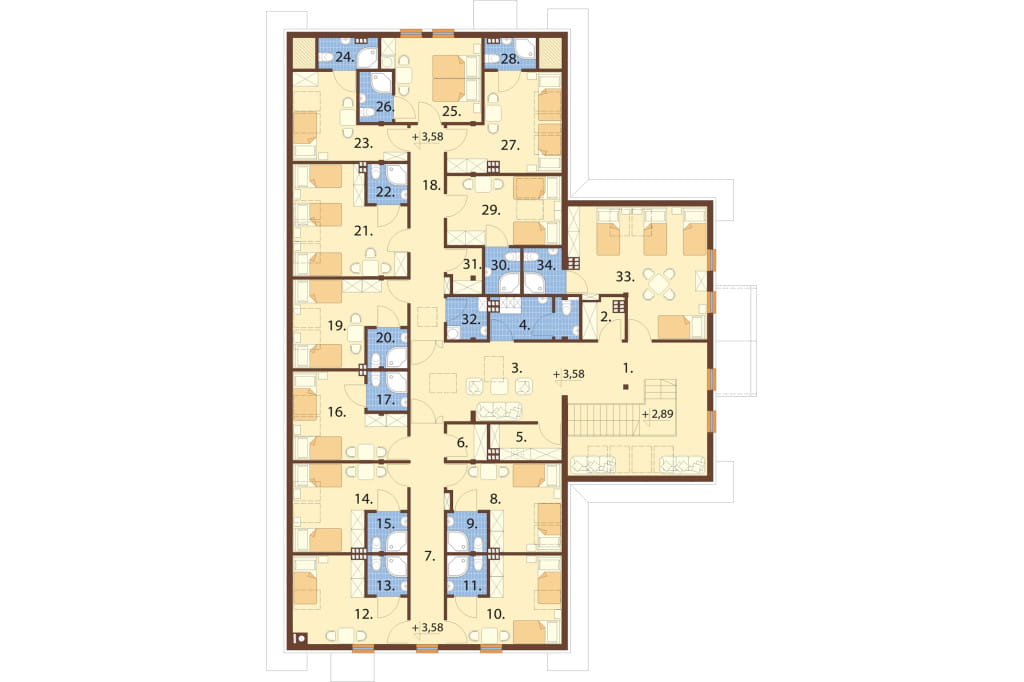

Rzut poddasza



Projekt K-50 - rzut

PODDASZE: 281,8 m2
/ 317,9 m2
1. Hall / klatka schodowa 24,3 m2
2. Magazyn bielizny brudnej 2,7 m2
3. Hall 20,7 m2
4. Pom, socjalne + WC 6,3 m2
5. Magazyn 4,2 m2
6. Magazyn 2,5 m2
7. Korytarz 12,7 m2
8. Pokój 11,5 m2
9. Łazienka 2,7 m2
10. Pokój 11,7 m2
11. Łazienka 2,7 m2
12. Pokój 11,7 m2
13. Łazienka 2,7 m2
14. Pokój 11,7 m2
15. Łazienka 2,7 m2
16. Pokój 11,7 m2
17. Łazienka 2,7 m2
18. Korytarz 12,7 m2
19. Pokój 11,7 m2
20. Łazienka 2,7 m2
21. Pokój 15,6 m2
22. Łazienka 2,7 m2
23. Pokój 10,2 m2
24. Łazienka 3,1 m2
25. Pokój 13,0 m2
26. Łazienka 2,9 m2
27. Pokój 13,2 m2
28. Łazienka 2,6 m2
29. Pokój 12,3 m2
30. Łazienka 2,8 m2
31. Mag. bielizny czystej 2,6 m2
32. Pom. gospodarcze 2,5 m2
33. Pokój 22,8 m2
34. Łazienka 3,1 m2

Na poddaszu zaprojektowaliśmy pokoje dla gości. Do ich dyspozycji jest dziewięć pokoi dwuosobowych z łazienkami, jeden pokój jednoosobowy, oraz jeden pokój czteroosobowy. Do ich obsługi przewidziane są dwa magazyny na pościel, oraz pomieszczenie gospodarcze. Pracownicy mogą korzystać z małego pomieszczenia socjalnego.
POWIĘKSZ RZUT

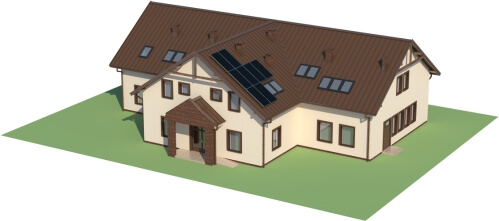

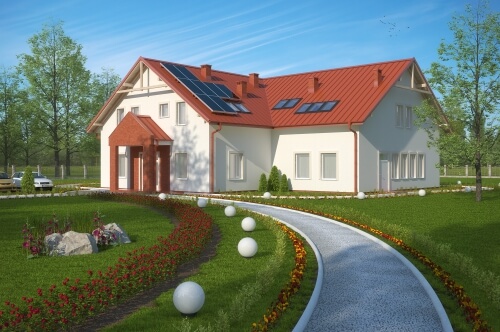

Model



Projekt K-50 - model

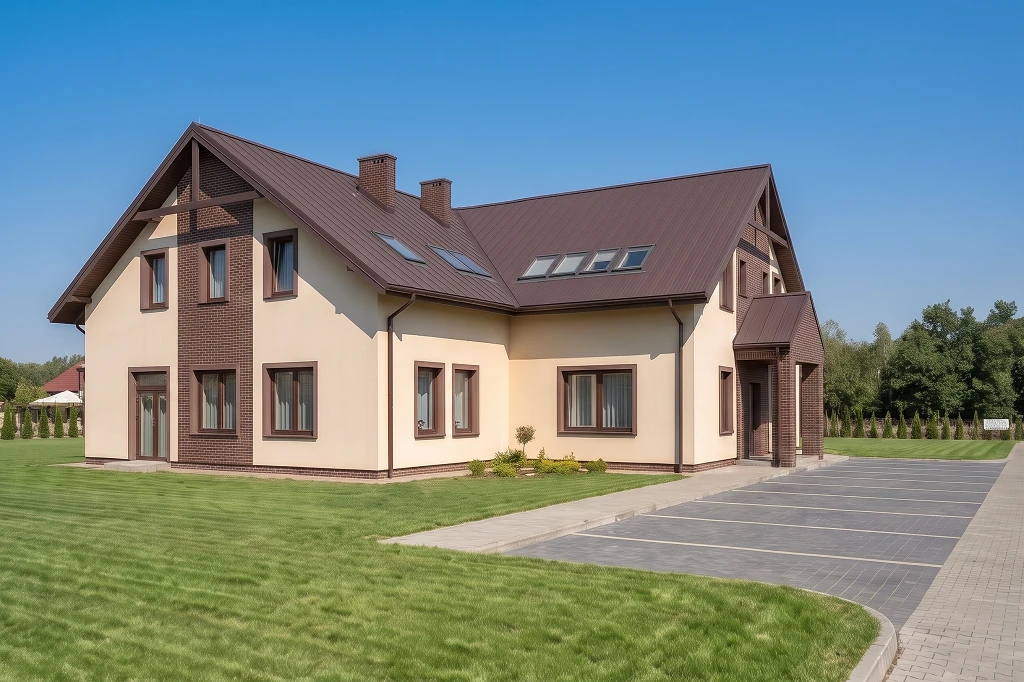

Bryłę budynku zaprojektowaliśmy na planie litery T. Wysunięcie w elewacji frontowej jest tutaj dominującym elementem architektury. W połaciach dachu przewidzieliśmy liczne okna, które doświetlają pomieszczenia na poddaszu. Projekt ten ze względu na swoją prostotę konstrukcji i architekturę polecam wszystkim inwestorom, którzy cenią sobie niskie koszty budowy. Aby zrealizować K-50 potrzebna jest działka o szerokości minimum 26,7m.

Elewacje

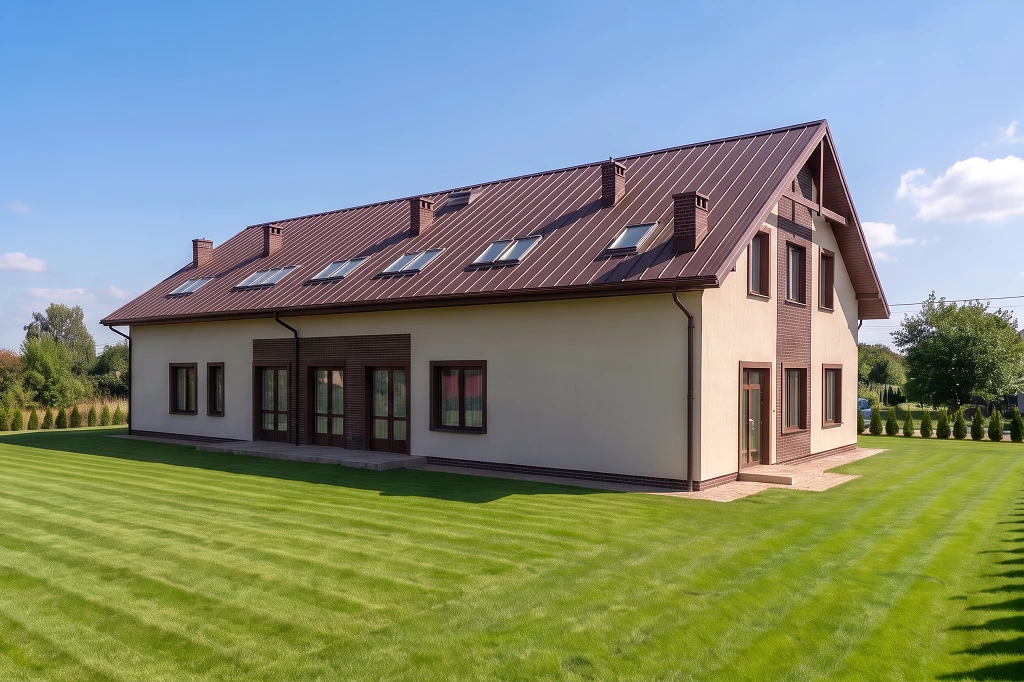

Projekt K-50 - elewacja

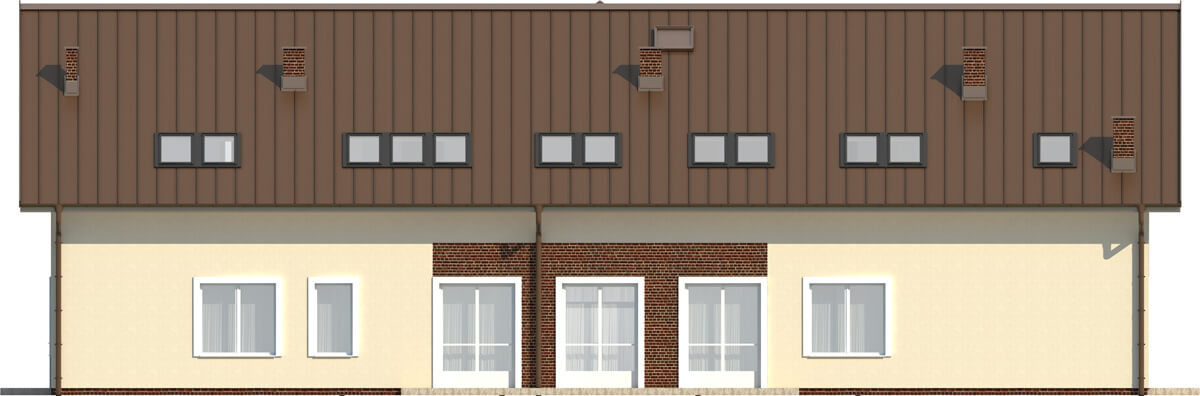

elewacja ogrodowa

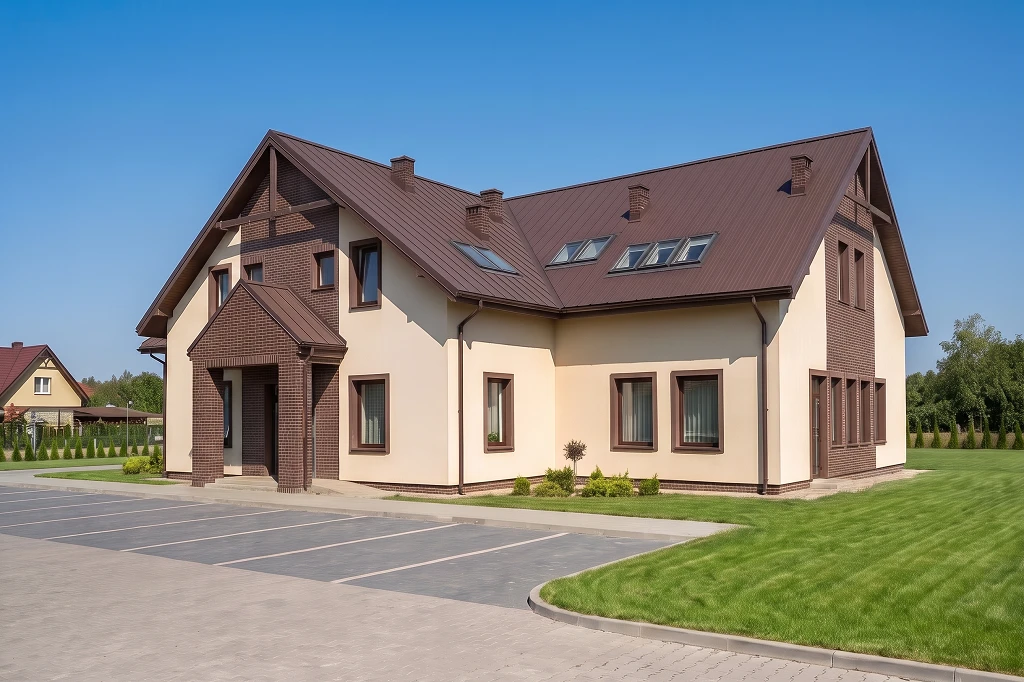

Projekt K-50 - elewacja

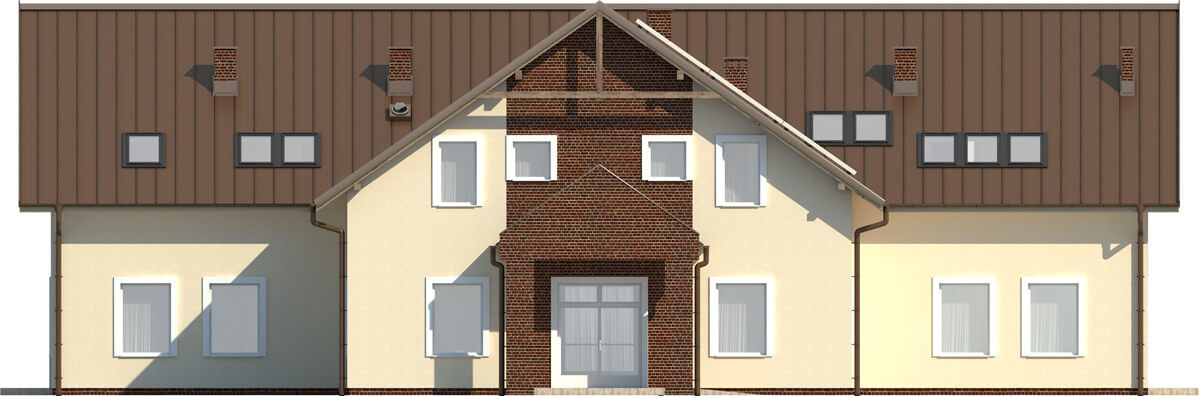

elewacja frontowa

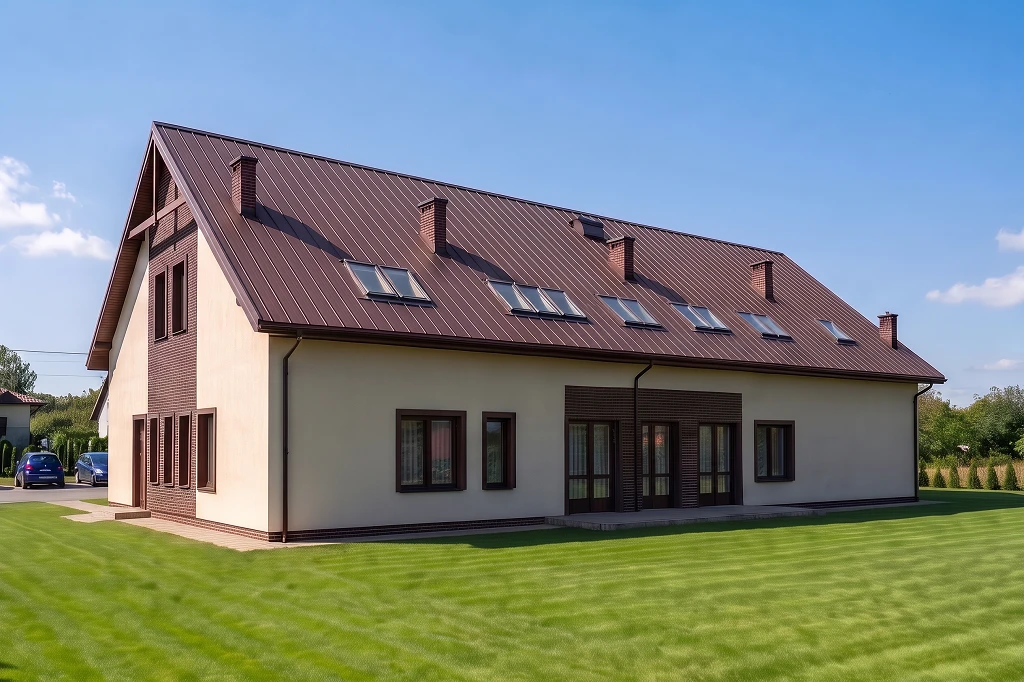

Projekt K-50 - elewacja

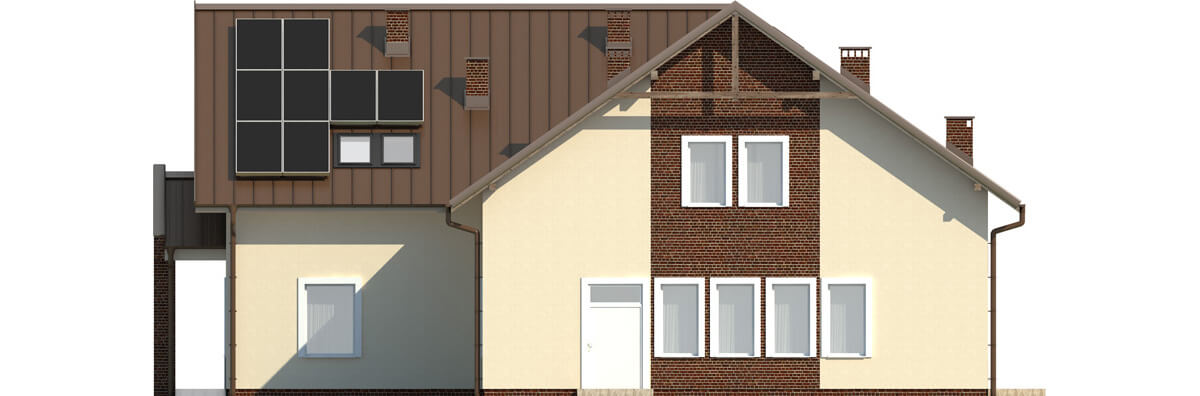

elewacja boczna
Projekt K-50 - elewacja

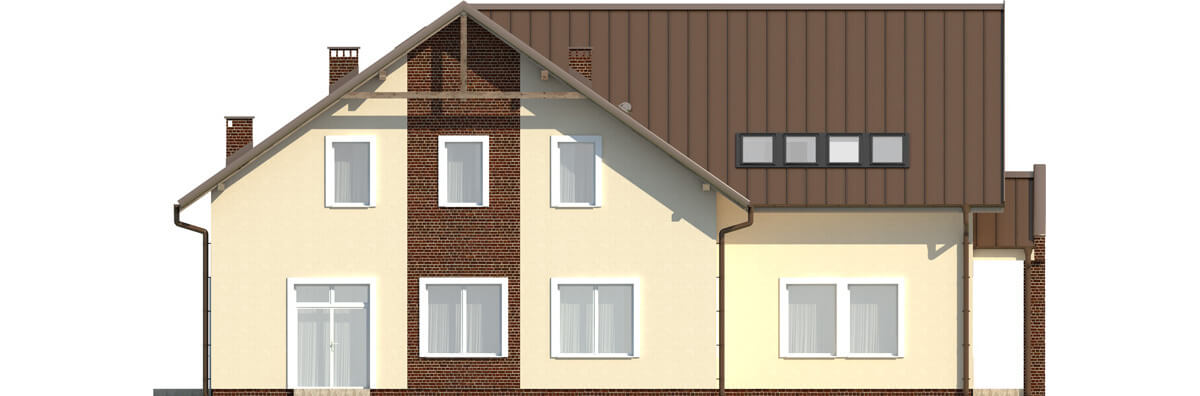

elewacja boczna

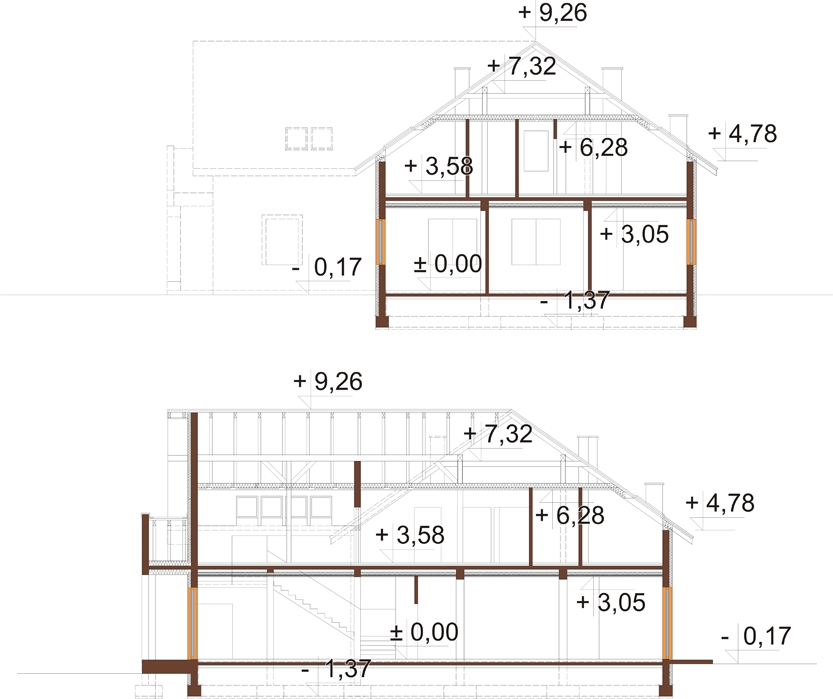

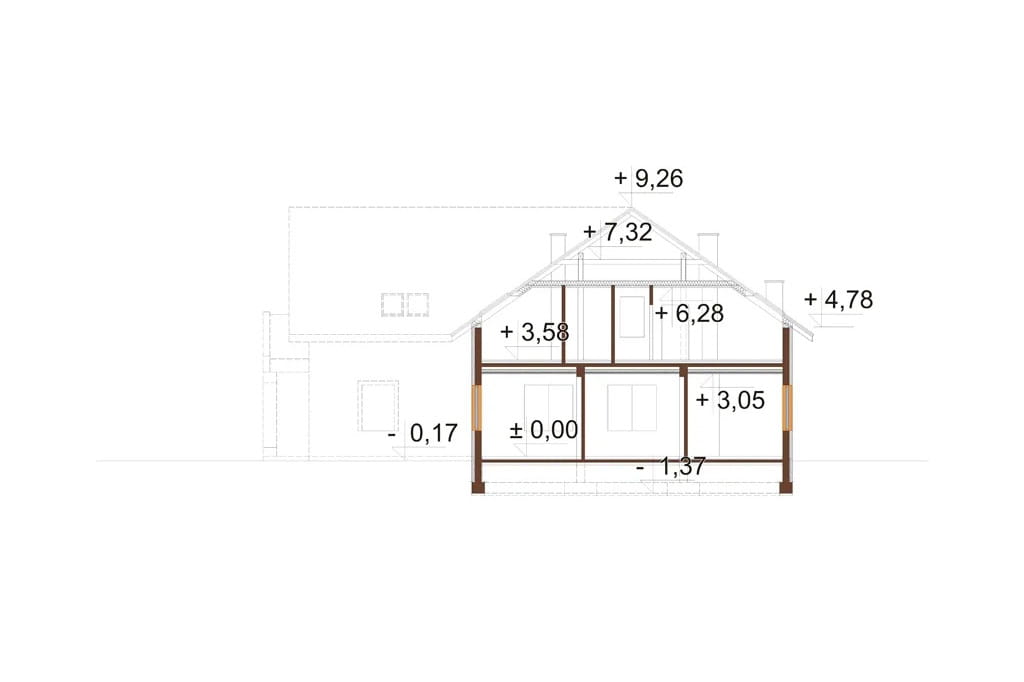

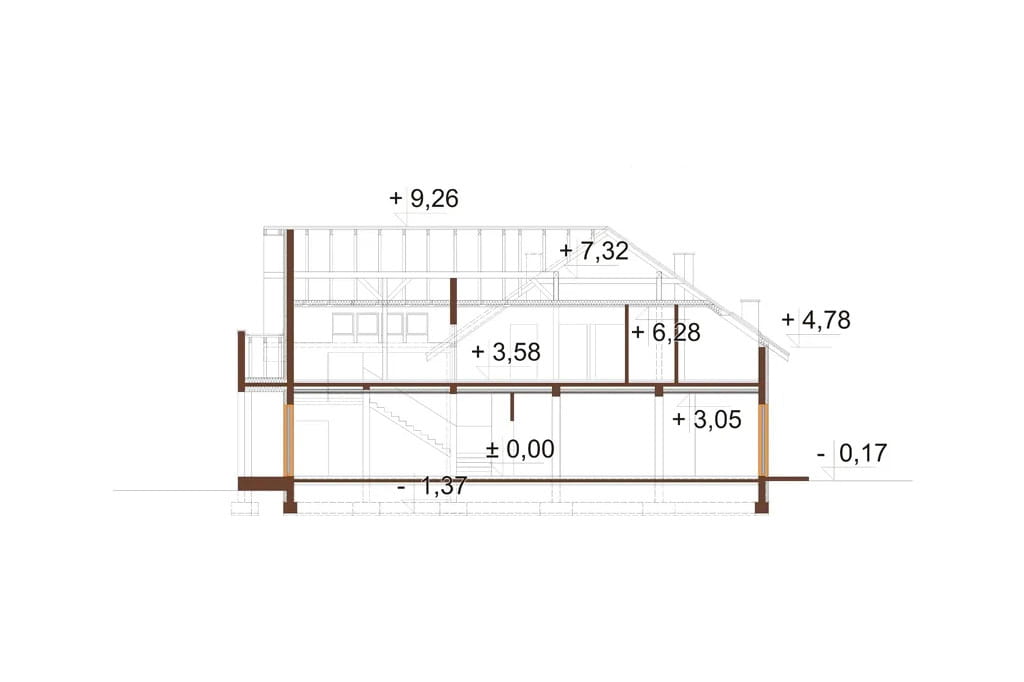

Przekrój



Projekt K-50 - przekrój

K-50 To niedrogi w realizacji projekt budynku gastronomicznego, który na poddaszu posiada pokoje dla gości.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego z zapleczem noclegowym K-50, parterowy z poddaszem użytkowym, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 15 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 35°.
Ogrzewanie: kotłownia gazowa na parterze. Podgrzewanie ciepłej wody użytkowej wspomagane przez instalację solarną.
Program: sala restauracyjna dla około 60 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, 2 pokoje jednoosobowe z anekesem kuchennym i łazienką na parterze,  11 pokoi dwuosobowych z łazienkami na poddaszu, 1 pokój czteroosobowy, 1 pokój dla osoby niepełnosprawnej, biuro, recepcja, kotłownia gazowa

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja nawiewno - wywiewna sali bankietowej, hydranty p.poż., instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie awaryjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 381.10 m²
Powierzchnia użytkowa: 610.90 m²
Kubatura: 2752.00 m³
Szerokość działki: 26.70 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 49
Kąt nachylenia dachu: 35°
Ilość pokoi: 15
Pokój na parterze: Tak
Wysokość budynku: 9.44 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt karczmy, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, parterowe z poddaszem użytkowym, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 600 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
